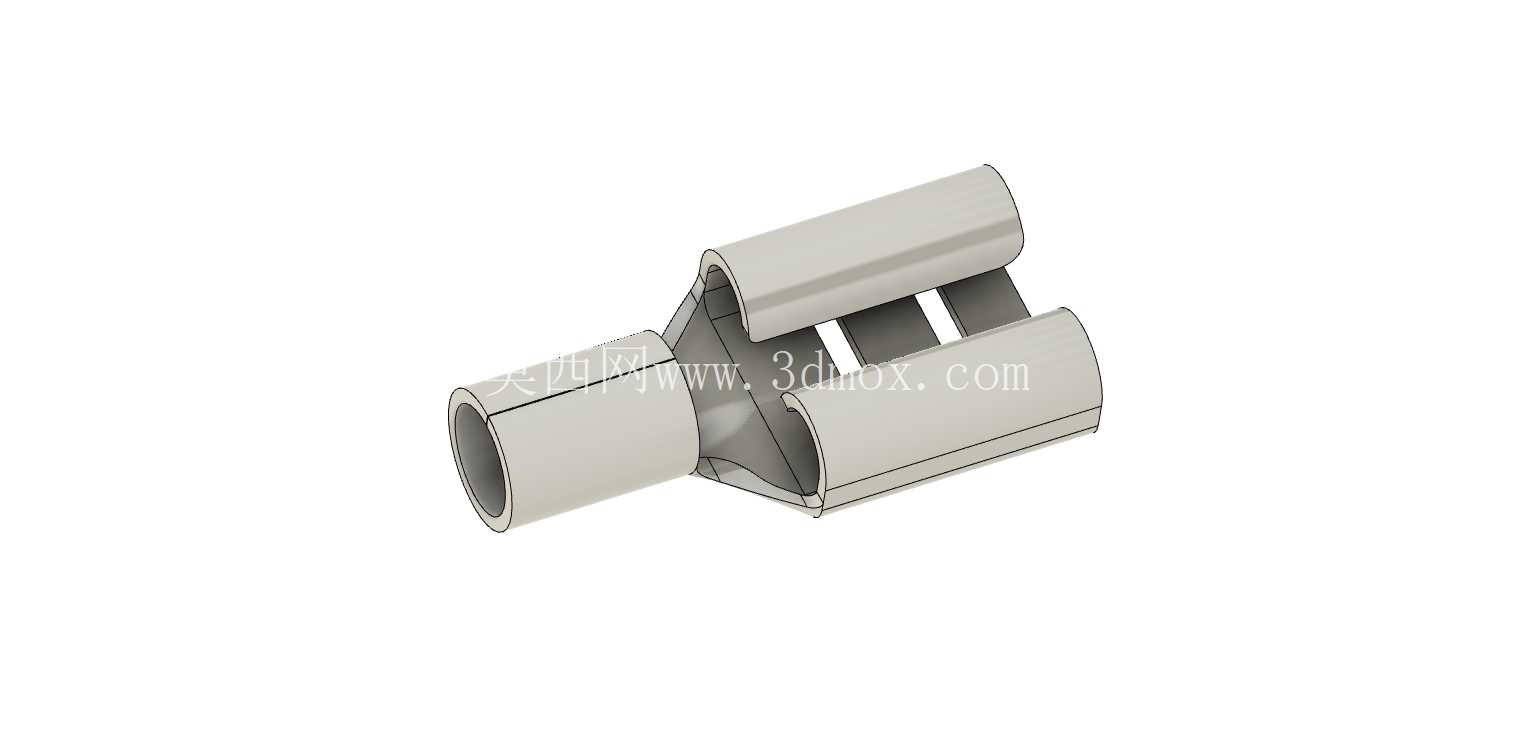

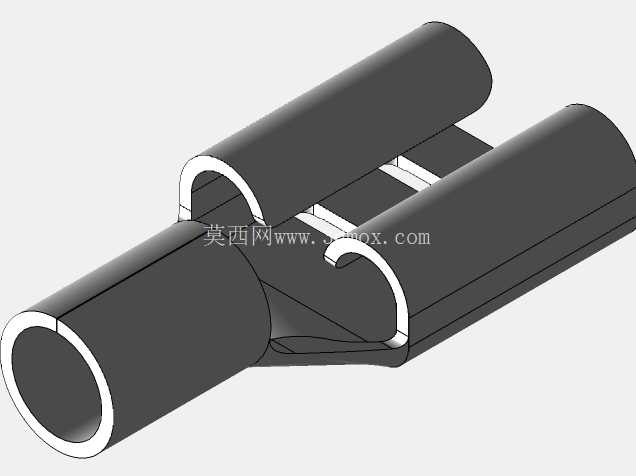

1/4英寸直型非绝缘母头快速连接端子

在汽车低压线束回路、低压电气柜内部接线、小型机电设备的动力与信号连接场景中，这类1/4英寸规格的直型非绝缘母头快速连接端子是十分常用的压接式连接件，核心作用是实现导线与对接公端插片的快速插拔连通，省去螺丝紧固、焊接等繁琐接线工序，适配批量装配、后期检修拆换的实际作业需求。从实际使用场景来看，该端子常应用在汽车车门线束、仪表台内线束、低压配电盘的二次回路接线中，适配6.35mm宽度的标准公端插片，也就是行业内常说的1/4英寸接插规格，这类插片广泛布置在各类继电器、保险丝座、小型开关、车用电器的接线端上，端子的直型结构可以让导线出线方向与插片插接方向保持同轴，在布线空间局促、线束需要沿平直方向排布的位置，相比弯角型端子更节省安装空间，不会出现导线弯折应力集中的问题。从功能特性上看，非绝缘的结构设计让端子整体外径更小，适合在高密度布线的接线位使用，外层没有绝缘护套的包裹，压接作业时可以直接观察线芯与端子筒的压合状态，避免出现压接偏位、线芯外露过长的问题，同时金属本体直接外露的结构也更利于大电流工况下的散热，在持续通流的场景下能降低接触位置的温升，减少因过热导致的接触电阻增大、连接失效问题。端子的插接端采用对称的弹性抱夹结构，两个弧形夹片在公端插片插入时会产生弹性形变，持续对插片表面施加正压力，保证接触面积足够大，降低接触电阻，夹片上的冲压限位结构可以避免插片插入过深顶坏端子尾部的线筒，也能防止插片插入不到位导致的接触面积不足问题。设计这类端子的三维模型时，首先要明确对接公端的尺寸公差，6.35mm插片的常规厚度在0.8mm左右，夹片的开口尺寸要预留合理的弹性形变余量，开口过小会导致插拔力过大，现场装配困难，甚至会出现插片插歪顶坏夹片的问题；开口过大则会导致夹持力不足，车辆行驶过程中受振动影响容易出现松脱、接触不良的故障。端子尾部的线筒尺寸需要适配常用的导线线径，常规该规格端子适配1.5-2.5平方毫米的多股铜芯导线，线筒的内径要比对应线径的导线压接前外径大0.1-0.2mm，方便导线顺利插入，压接后的形变区间要控制在材料的弹性极限范围内，保证压接后线筒能紧密包裹线芯，不会出现压接过紧导致线芯断裂、压接过松导致拉脱力不足的问题。外形尺寸方面，端子整体长度控制在18mm左右，插接端的外径在6.5mm左右，尾部线筒的外径根据适配线径不同在3-4mm区间，安装时需要注意，插接方向上要预留至少10mm的操作空间，方便插拔作业，端子周边要预留2mm以上的间隙，避免和相邻的其他端子、金属结构件发生短路，因为是非绝缘结构，布线时如果相邻端子电位不同，必须要额外套绝缘护套或者做隔挡处理，防止短路故障。建模过程中要重点还原夹片的冲压折弯弧度，弹性夹片的折弯R角直接影响夹持力的大小，R角过小会导致夹片应力集中，多次插拔后容易出现金属疲劳断裂，R角过大则会导致夹持力不足；线筒上的压接定位槽也要准确还原，压接时钳口的压痕要正好落在定位槽位置，保证压接位置的机械强度和导电性能。另外端子表面的镀锡层厚度虽然在三维模型上不需要做细节体现，但设计时要明确表面处理要求，镀锡层可以防止铜基材氧化，降低接触电阻，提升端子的使用寿命。在实际选型使用时，要根据回路的额定电流选择对应厚度的端子基材，常规1.5平方导线适配的端子基材厚度在0.4mm左右，额定载流量可以达到15A，满足大部分车用低压回路、小型机电设备的接线需求，如果是大电流回路则需要选择更厚基材的端子，避免通流时端子过热。
