汽车发动机测试集成控制面板结构

这款集成式控制面板主要面向发动机台架测试场景设计，是台架测试环节中操作人员与测试系统交互的核心物理载体，承担测试过程中电源通断、功能触发、回路保护、状态指示等核心交互功能，所有操作元件集中排布在单块安装基板上，适配实验室、试制车间等固定台架的安装使用需求，避免测试过程中操作人员分散寻找控制元件的无效动作，提升台架调试与测试作业的操作效率。

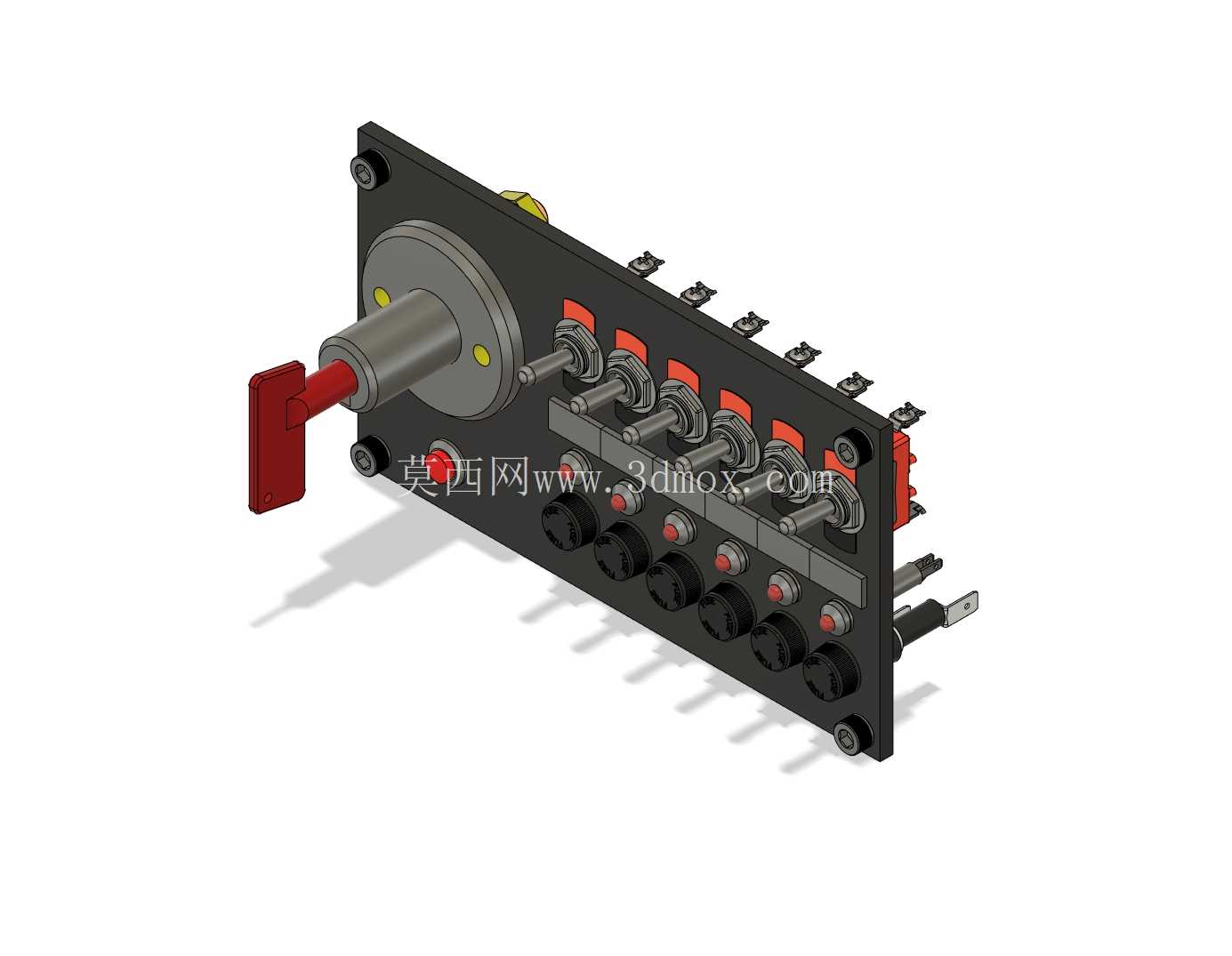

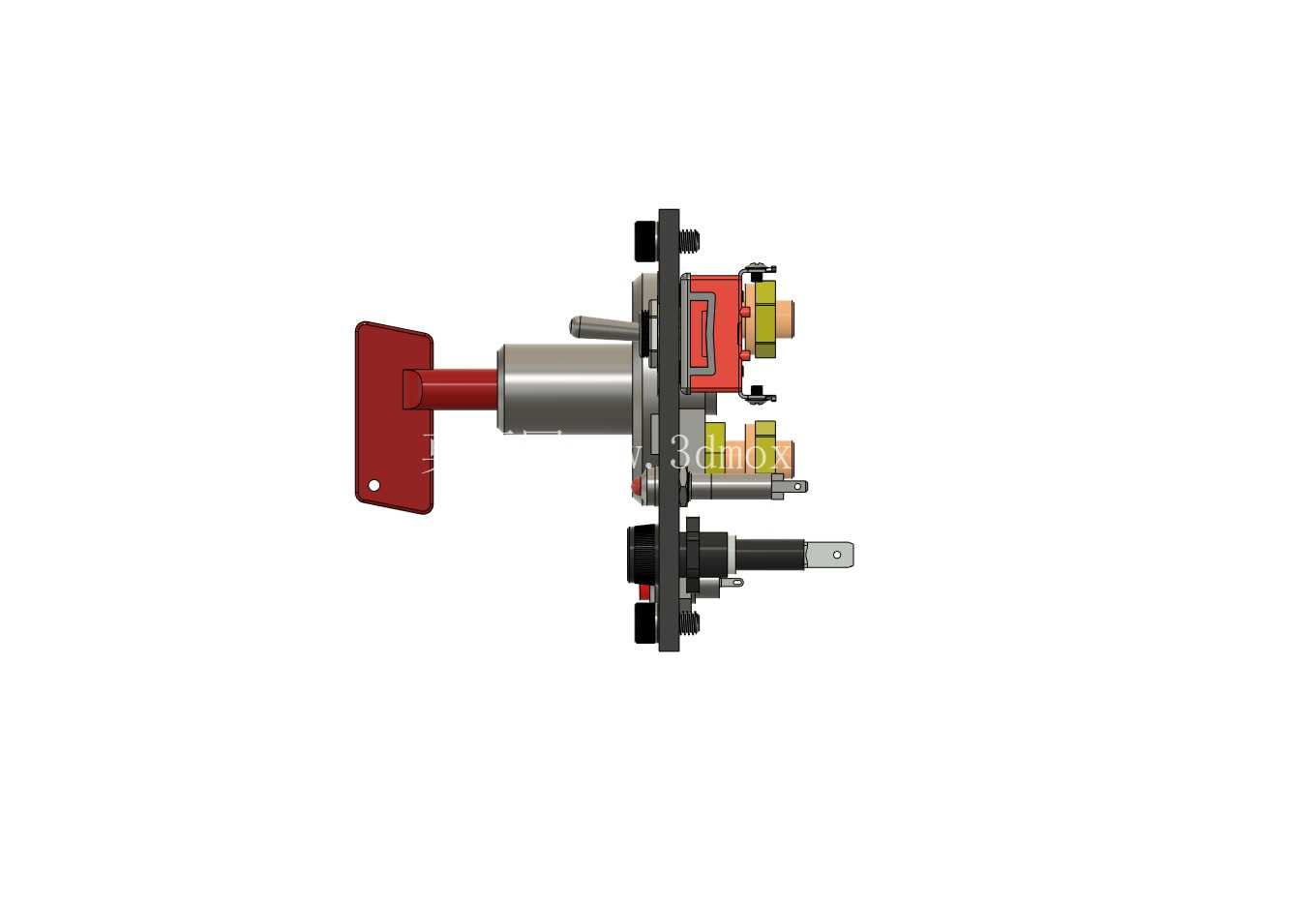

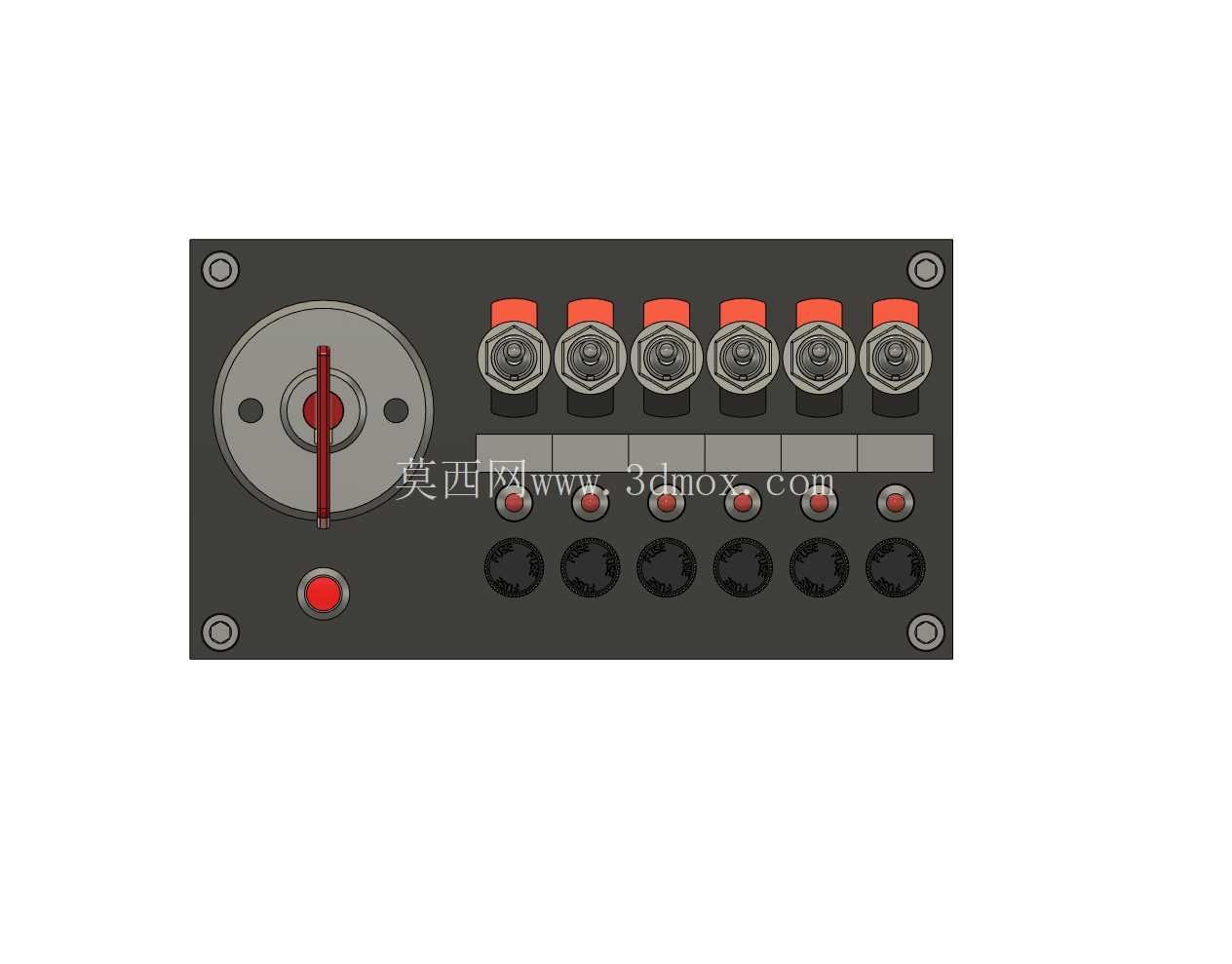

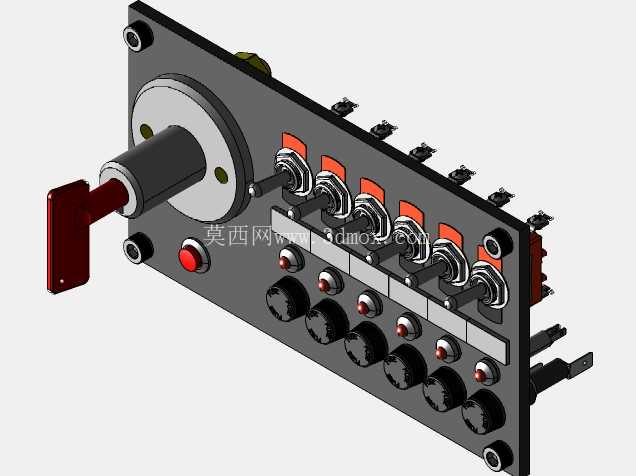

从功能排布逻辑来看，面板左侧设置大规格红色手柄式电池断开开关，该元件选用大电流通断规格，负责整个测试回路的总电源切断与接通，手柄突出面板安装面足够长度，带明确的操作方向标识，紧急状态下操作人员可快速拍动或扳动手柄切断总电源，满足台架测试的安全操作要求。紧邻总开关的区域排布多组带红色状态指示帽的瞬时按钮开关，分别对应点火触发、启动机啮合、测试回路切换等瞬时操作功能，按钮下方对应排布多组黑色旋钮式选择开关，负责测试工况档位、负载接入选择等保持式操作功能，每路操作回路都对应设置独立的保险丝座，单路故障时仅触发对应回路保险丝熔断，不会造成整个测试面板断电，方便故障排查与快速恢复测试。面板上还预留了多组指示灯安装位，可对应显示电源接通、点火成功、故障报警等不同状态，操作人员站在操作位即可快速掌握台架当前运行状态。

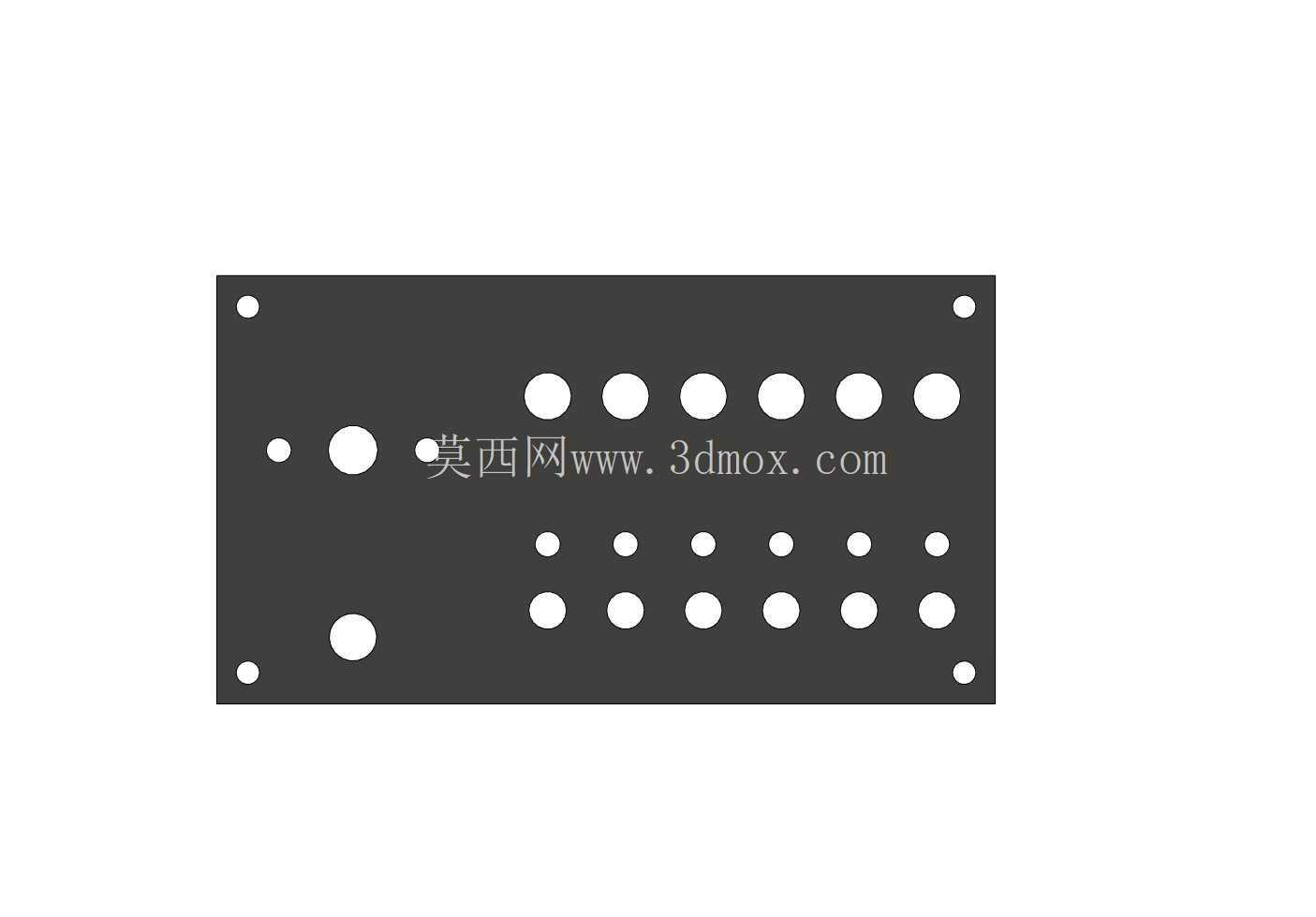

设计过程中优先考虑操作的人机工程逻辑，所有高频操作元件都布置在面板中心偏左的区域，匹配大多数操作人员右手操作的习惯，总电源开关布置在面板最左侧边缘，紧急操作时不会误触其他功能按钮。安装基板采用硬质绝缘板材加工，所有元件的安装孔位都按照所选商用元件的标准安装尺寸预留，开关类元件的引脚在面板背面预留足够的接线空间，保险丝座采用插拔式结构，更换保险丝时无需拆解整个面板，仅需拔出故障保险丝即可完成更换。面板的安装边界采用四角固定方式，四个角预留沉头安装孔，可直接固定在台架的立式安装支架上，安装后面板与支架表面贴合平整，不会出现凸起或歪斜。元件排布时预留了足够的手指操作空间，相邻按钮之间的间距满足带劳保手套操作的尺寸要求，避免操作时误碰相邻按钮引发测试误动作。

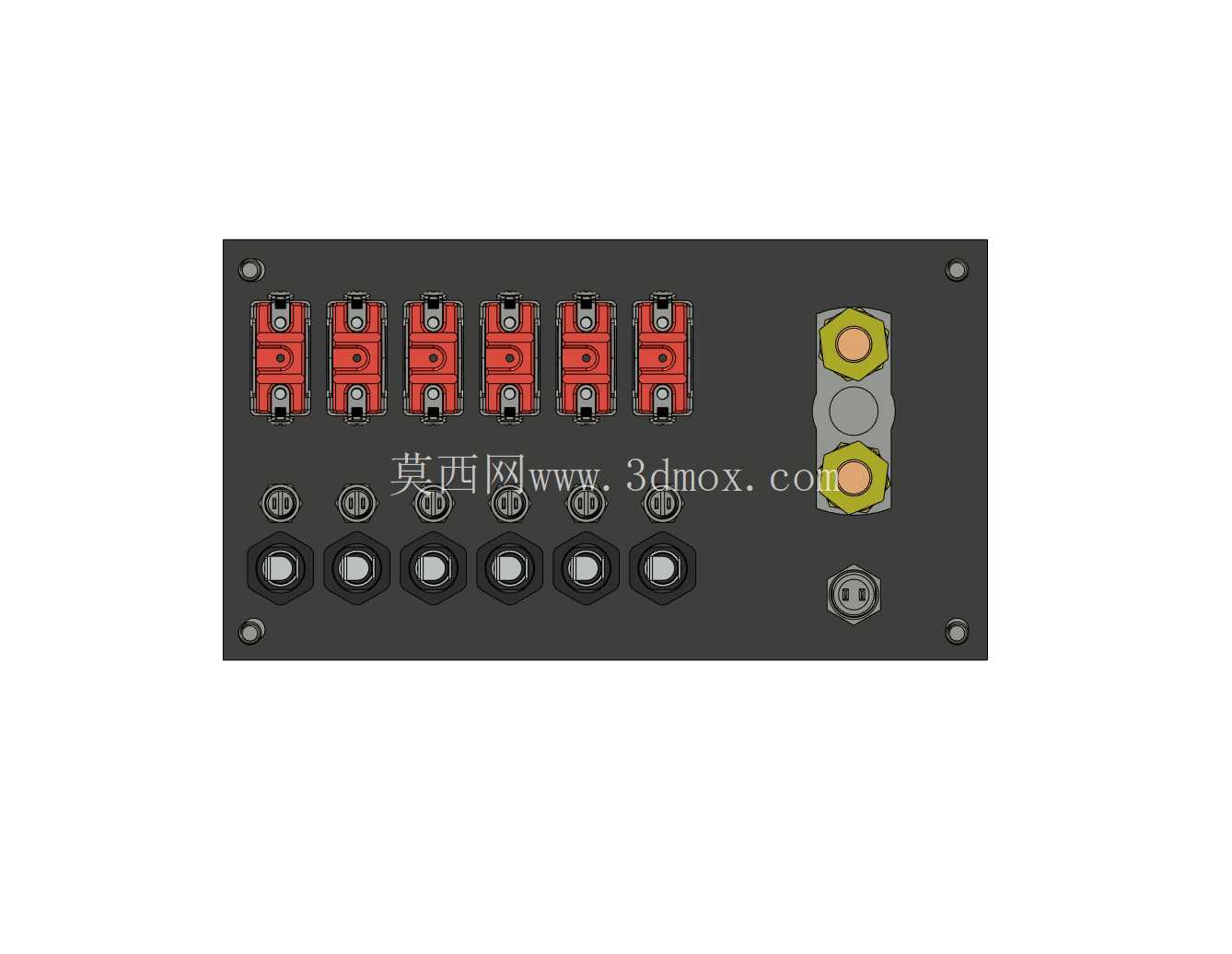

从实际应用角度出发，这款面板的元件选型全部采用工业级通用规格，电池断开开关、瞬时按钮、旋钮开关、保险丝座都是市面通用的标准工业元件，后期维护更换时无需定制特殊配件，可直接采购同规格元件快速替换。面板上的接线标识区域预留了平整合面，可粘贴每路开关对应的功能标签，方便不同操作人员快速识别各元件功能，减少新操作人员的熟悉成本。面板背面的走线区域预留了扎带固定位，所有接线完成后可通过扎带规整线束，避免台架振动过程中线束松动、引脚拉扯断裂的问题，提升长期使用的可靠性。整个面板的结构设计兼顾操作便利性、维护便捷性与使用安全性，完全匹配发动机台架测试的日常使用需求，可直接作为台架控制单元的集成安装载体使用，无需额外进行元件排布的二次设计。
