可3D打印Arduino Nano螺丝端子适配外壳

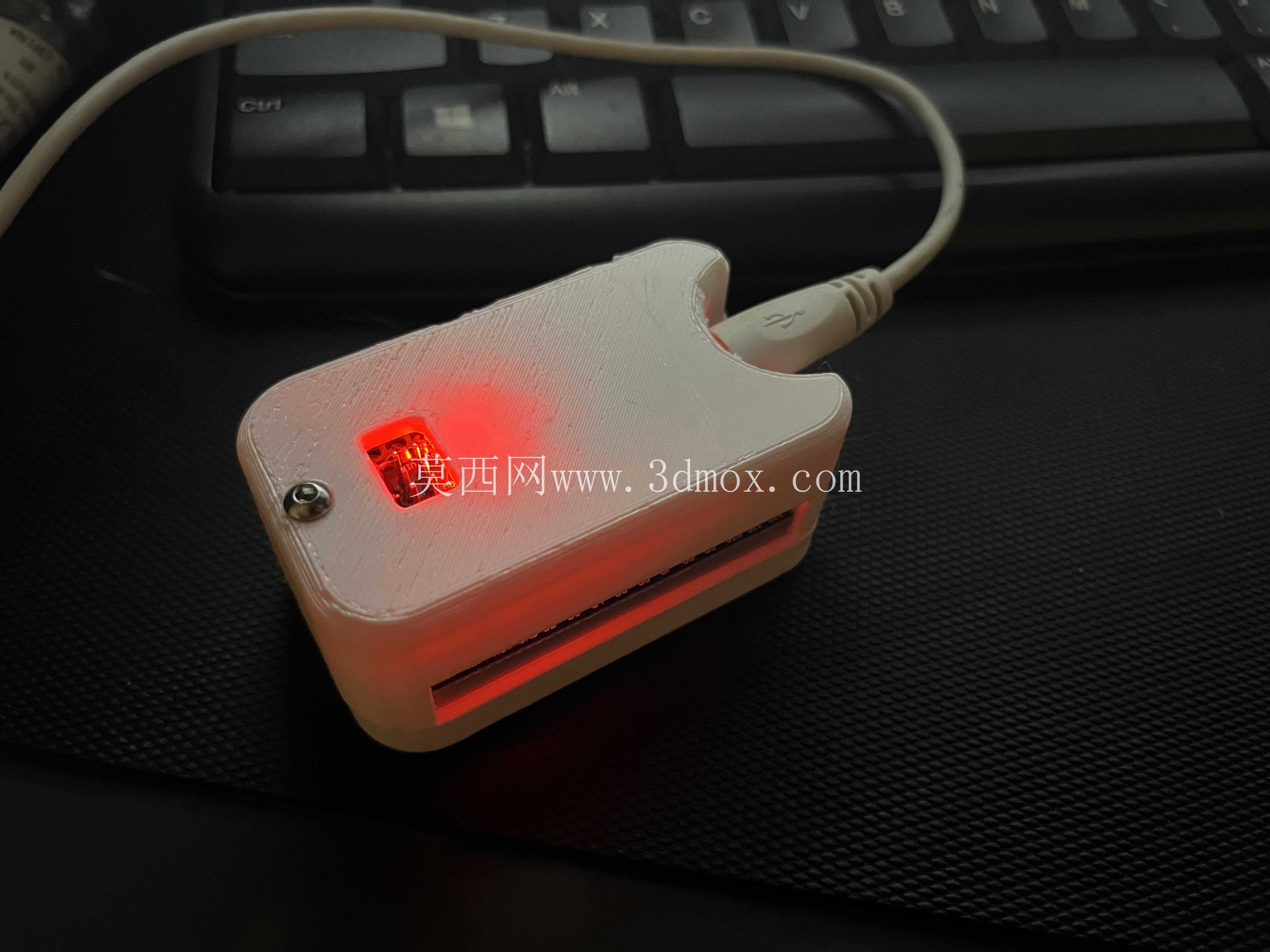

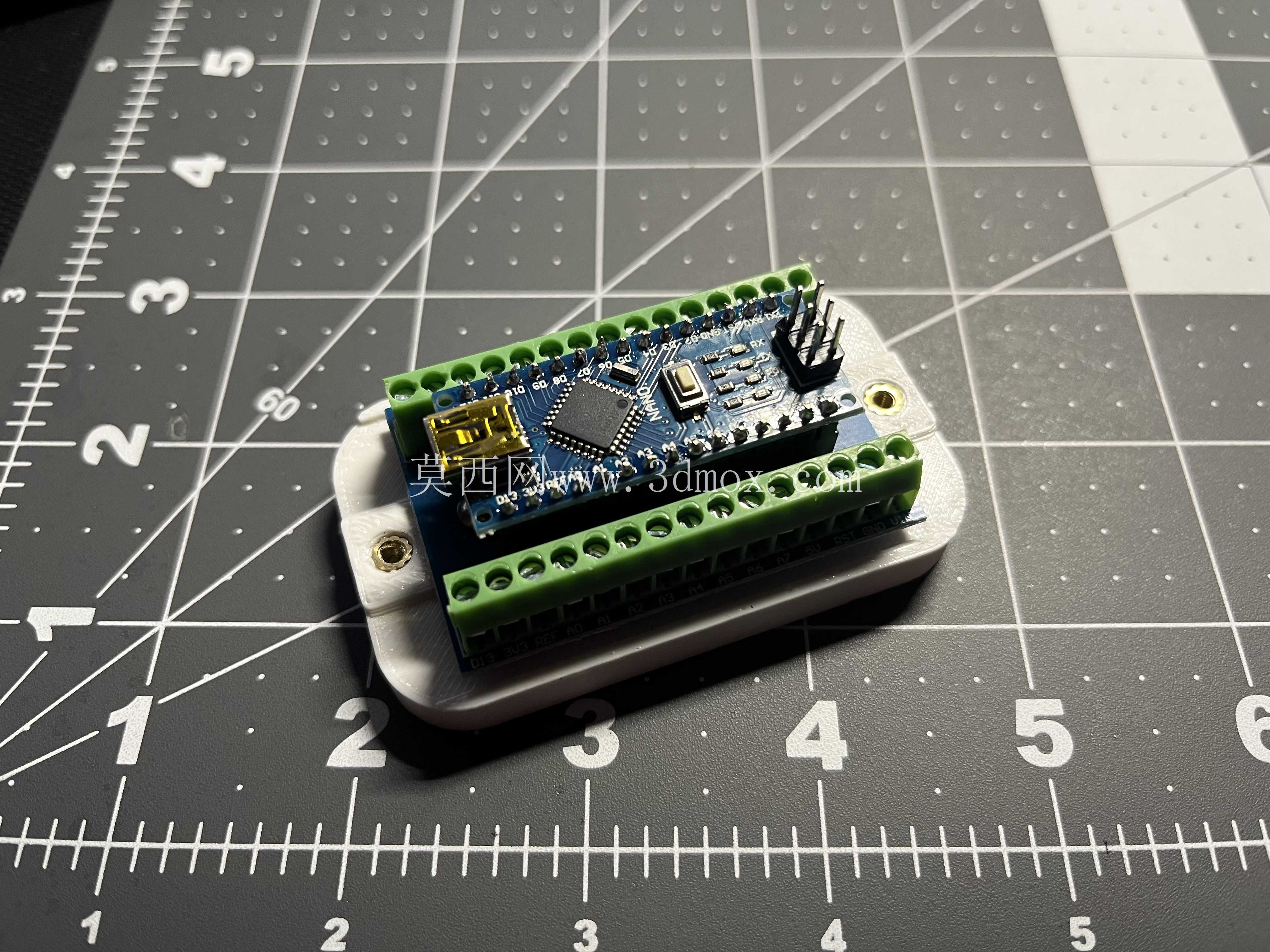

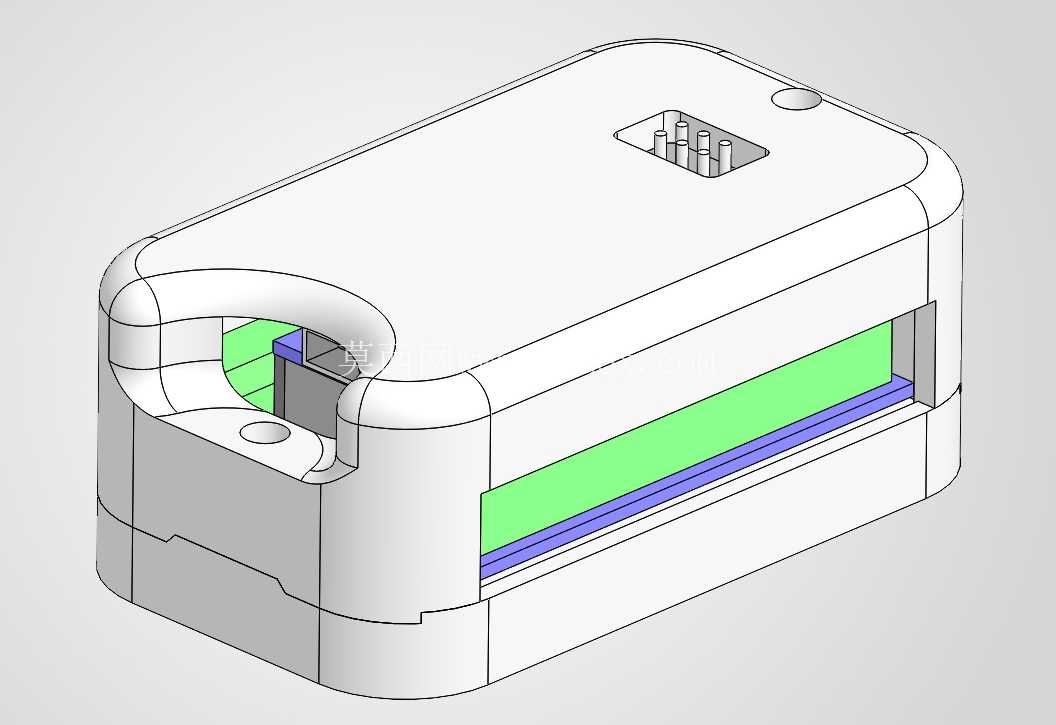

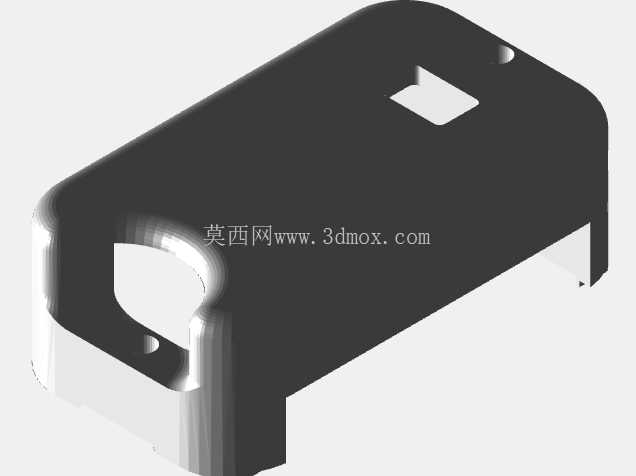

这款适配外壳的核心应用场景覆盖电子爱好者原型搭建、小型嵌入式项目快速部署、教学实验装置封装三大类，日常做传感器数据采集、小型执行器控制这类桌面级电子项目时，裸露的Arduino Nano板与螺丝端子不仅容易积灰短路，接线端受拉扯后还容易出现脱焊、针脚弯折的问题，这个外壳刚好能解决这类实操痛点。从实际用途来看，它并非单纯的装饰性外罩，而是兼顾结构防护与接线便利性的功能载体：外壳预留的顶部开口刚好对应螺丝端子适配器的接线位，不用拆开外壳就能完成导线的压接与拆装，侧面的开槽则完全避开Nano板的USB接口，烧录程序、外接串口设备时无需将控制板从壳中取出，大幅降低反复拆装对电路板针脚的磨损。设计思路上完全围绕FDM 3D打印的工艺特性做优化，所有转角都做了R2以上的圆角过渡，没有小于45度的悬空结构，打印时无需添加支撑就能获得光滑的内外表面，壳体壁厚统一设置为1.8mm，刚好匹配0.4mm喷嘴的三层走线宽度，既保证壳体的结构强度，又能减少打印耗材的消耗，上下壳的拼接采用卡扣式定位，没有设计额外的螺丝孔位，组装时直接按压就能扣合，拆分时用薄片撬开侧边缝隙即可，日常维护更换内部元件十分方便。安装边界方面，壳体内部的容纳腔尺寸严格匹配Arduino Nano的标准板型轮廓，长宽方向各预留0.3mm的装配间隙，控制板可以顺着内部的导向槽滑入到位，不会出现晃动偏移的情况；顶部的端子开口位置与常用的螺丝端子适配器尺寸完全对齐，压接导线后导线不会与壳体发生干涉，壳体底部做了1mm高的凸边，放置在桌面时底部不会直接与接触面摩擦，也可以通过凸边上预留的两个2.5mm安装孔，用M2螺丝将整个模块固定在设备面板、DIN导轨支架或者其他项目基座上。实际使用中，这类封装后的控制模块可以直接集成到小型自动化装置、桌面创意作品、学生课程设计里，相比裸露的电路板，抗外界干扰能力更强，也能避免实验过程中误碰电路板造成的短路问题，壳体侧面还预留了细微的通风间隙，长时间运行时控制板的热量可以顺着间隙散出，不会因为密闭空间导致芯片过热。针对3D打印的使用场景，外壳的所有外表面都没有设计复杂的浮雕或者薄壁结构，即使用PLA耗材打印也不会出现翘边、层间开裂的问题，打印完成后只需要简单去除毛边就能直接使用，不需要额外的打磨、上色等后处理工序，对于需要快速制作多个项目样机的开发者来说，能大幅缩短从建模到实物验证的周期。
