双节18650锂电池固定安装支架结构

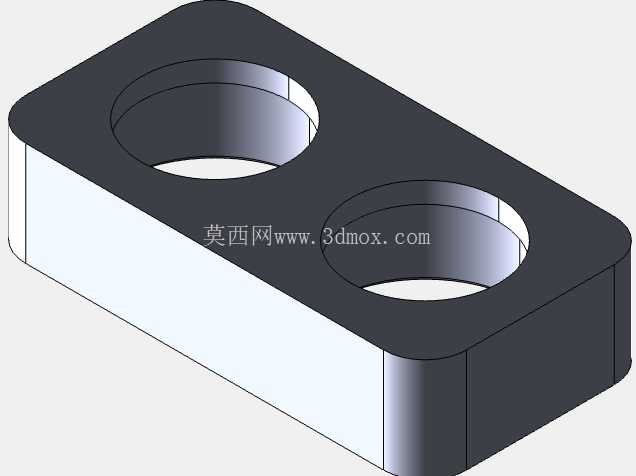

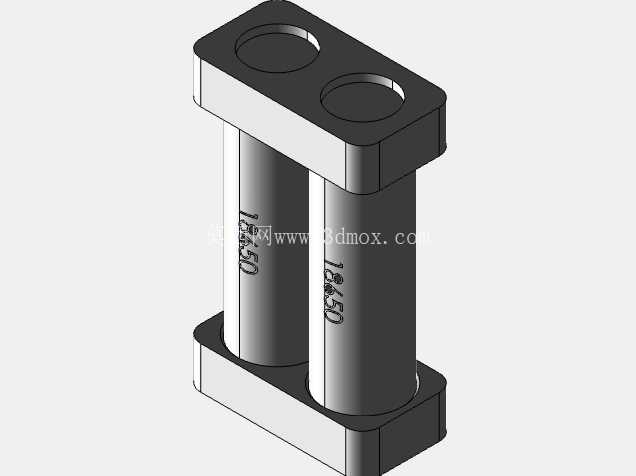

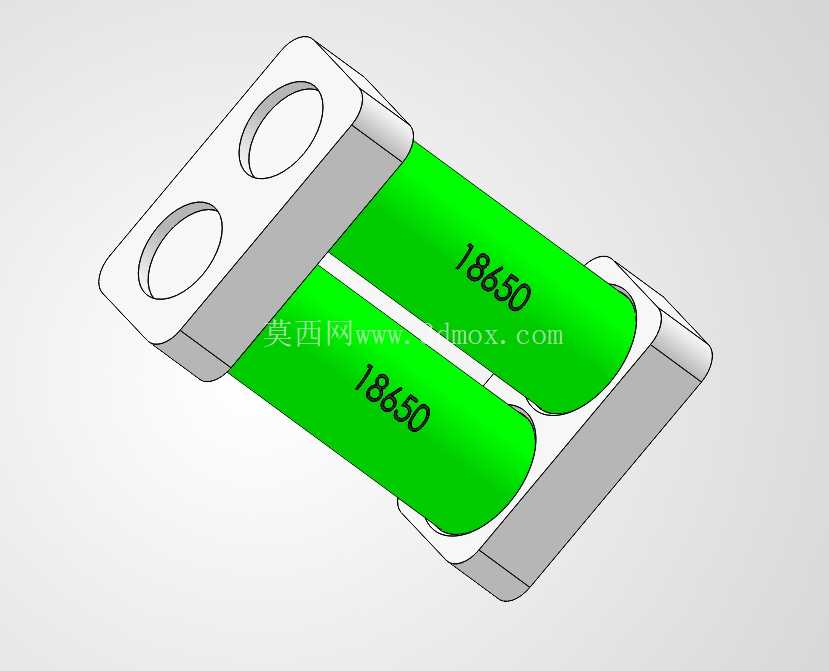

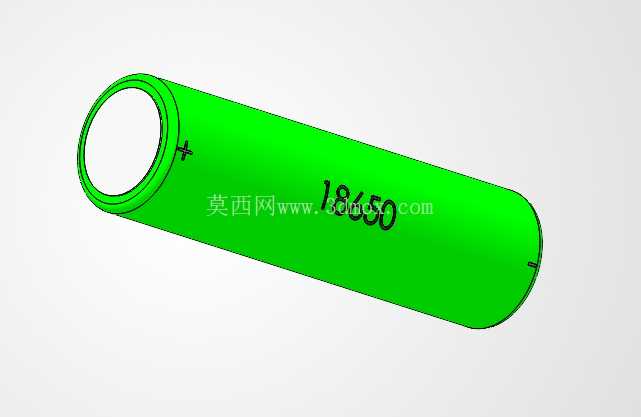

在便携储能设备、小型电动工具、DIY电子改装、车载应急供电模块这类需要用到圆柱锂电池的场景里，单靠胶带或者泡棉固定电芯的方式始终存在可靠性隐患——车辆行驶带来的持续振动、设备移动过程中的磕碰、电芯充放电膨胀带来的应力变化，都可能让电芯移位，拉扯极耳引发接触不良甚至短路风险，这款双位18650电池固定支架，就是针对这类小容量双电芯排布场景做的结构件。从实际使用的角度看，这个支架的核心作用是给两颗并排布置的18650电芯提供刚性限位，把电芯的圆柱侧壁完全卡入支架的弧形卡槽内，限制电芯在径向的所有位移，不管是水平方向的窜动还是垂直方向的跳动，都能被卡槽的包裹面约束住，不需要额外打胶就能实现基础固定，后续如果要做PACK包的灌封或者套热缩管，支架也能提前把两颗电芯的相对位置固定好，避免组装过程中电芯错位导致的极耳焊接偏差。设计上没有做多余的冗余结构，整体采用对称式布局，两个电芯卡槽的中心距严格匹配18650电芯常规并排排布的安全间隙，既不会因为间距太小让两颗电芯的侧壁直接贴死影响散热，也不会因为间距过大浪费安装空间，支架两端的固定端做了两个贯通的安装孔，这两个孔的位置是在电芯排布区域之外的实体结构上，不会和电芯的安装空间产生干涉，安装时可以直接穿M3或者M4的螺丝，把整个电池组支架固定在设备的壳体内部或者安装基板上，不需要额外做固定压片，减少组装的零件数量。从安装边界来看，支架的整体外轮廓刚好包裹住两颗18650电芯的端部区域，不会延伸到电芯中部的圆柱面之外，所以如果后续需要在电芯侧面贴镍片、焊接保护板，都有足够的操作空间，支架的壁厚做了均匀等厚处理，不管是用注塑工艺批量生产ABS材质的支架，还是用3D打印做小批量的验证样件，都不会出现壁厚不均导致的缩印或者打印翘曲问题，卡槽的内径和18650电芯的标准外径做了0.1mm的间隙配合，电芯压入的时候不需要太大的力，手工就能完成组装，同时压入之后又不会出现松旷的情况，即使把整个电池组倒置，电芯也不会从卡槽里脱落。很多DIY玩家或者小批量设备开发者在做双电芯18650电池组的时候，经常会遇到电芯排布不齐、固定点不好找的问题，这个支架相当于把电芯的定位基准和安装固定结构整合到了一个零件上，不需要再单独设计电芯定位结构和安装法兰，直接拿来就能用，两端的固定孔孔位也做了通用化设计，孔间距适配市面上多数小型便携设备的电池仓安装尺寸，不管是用在手持电动螺丝刀的内置电池包，还是用在小型太阳能照明设备的储能模块里，都不需要对支架做二次修改就能直接适配。另外支架的结构没有遮挡电芯的大部分圆柱侧壁，电芯在充放电过程中产生的热量可以直接通过裸露的侧壁散到空气中，不会因为支架完全包裹电芯导致热量积聚，影响电芯的循环寿命，和那种全包式的电池盒相比，这种开放式的支架结构重量更轻，占用的空间更小，对于对重量和空间有严格要求的便携设备来说更加友好。在结构强度方面，支架两端的固定实体部分做了局部加厚处理，螺丝锁紧的时候不会因为拧紧力太大导致支架开裂，卡槽和电芯接触的边缘做了小的倒角，电芯压入的时候不会刮破电芯的外皮，避免绝缘层破损带来的安全隐患，两个安装孔的中心和电芯的中心在同一个平面上，螺丝锁紧的时候整个支架的受力均匀，不会出现单侧受力导致支架翘起、电芯被压偏的情况。实际组装的时候，可以先把两颗电芯压入支架的卡槽，确认电芯的端面齐平之后，再焊接极耳和保护板，最后通过两端的安装孔把整个电池组固定到设备内部，整个组装流程不需要额外的定位工装，靠支架本身的结构就能保证电芯的位置精度，焊接极耳的时候不会因为电芯晃动导致虚焊，对于小批量生产的场景来说，能有效提升组装效率，降低因为定位不准带来的不良率。
