铝挤压型材配套电气接线端子连接结构

在低压电气柜、工业自动化设备布线、型材框架类设备的电气装配场景中，接线端子的固定可靠性、绝缘防护能力以及与安装基材的适配性，直接影响整套设备的电气安全等级与后期运维效率。这款适配2020系列铝挤压型材的接线端子连接结构，正是针对铝型材框架类设备的布线痛点开发的专用连接件，解决了常规端子在铝型材上安装需要额外打孔、适配支架，安装后易移位、绝缘防护不足的问题。

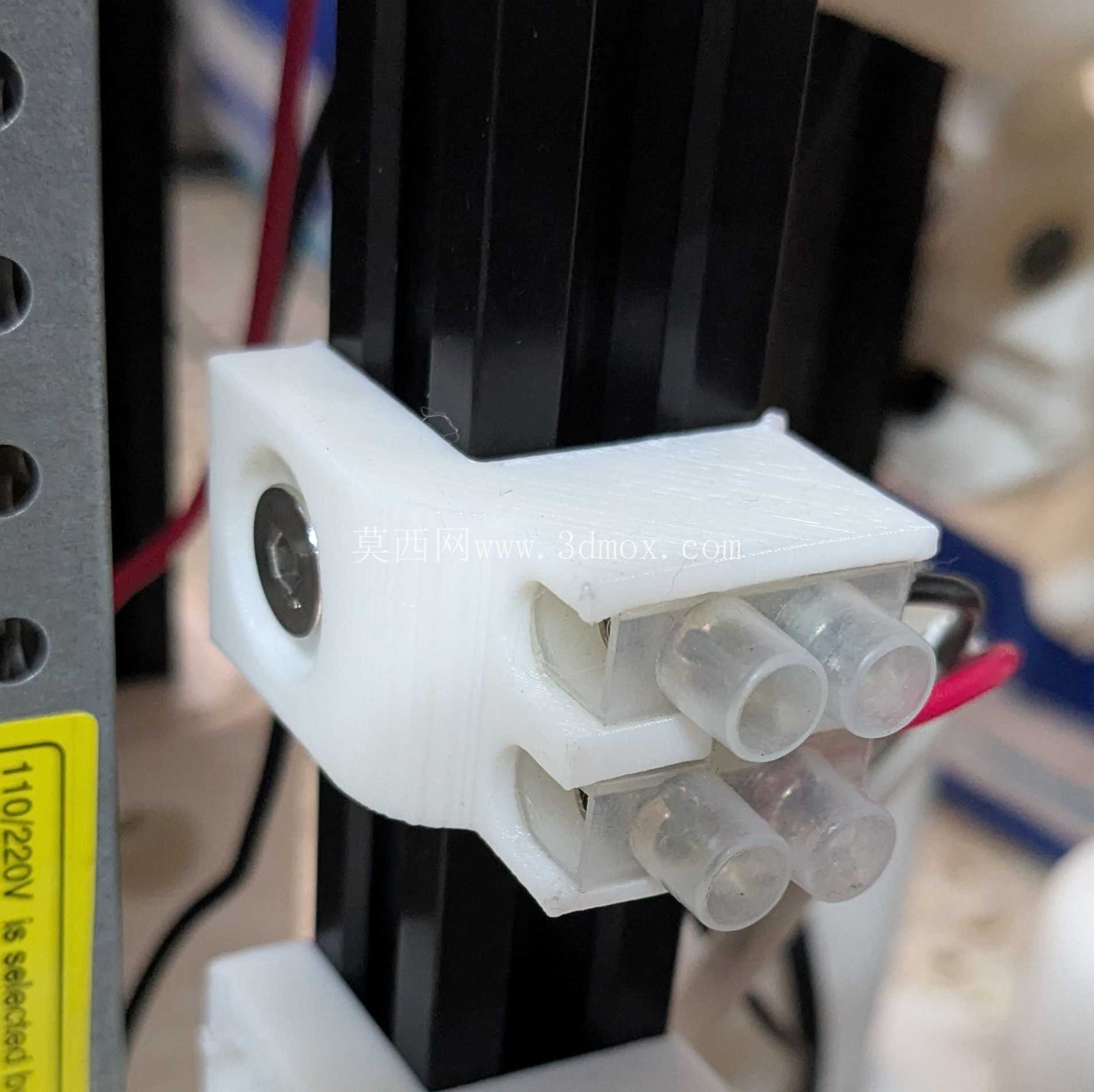

从实际使用场景来看，这类连接件多用于2020铝型材搭建的小型自动化设备台架、3D打印机框架、实验室测试治具、低压配电分线单元中，这类场景的共同特点是安装基材为标准欧标2020铝型材，型材槽宽为6mm，槽道间距固定，布线空间紧凑，往往需要在型材的任意位置完成分线、接线作业，不需要对型材本身做二次加工破坏原有结构。这款连接件直接采用与2020型材截面匹配的卡接结构，安装时可以顺着型材槽道滑入任意位置，拧紧侧面的紧定螺钉即可完成位置固定，不需要额外钻孔、攻丝，也不需要搭配外置的安装角码，大幅压缩了布线环节的装配工时。

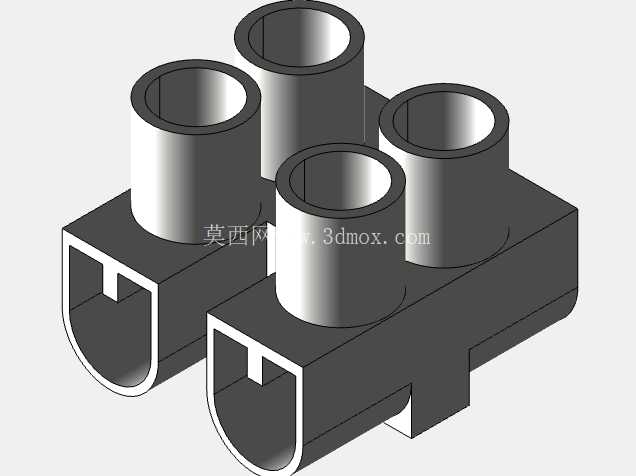

功能特性层面，这款连接结构采用绝缘工程塑料作为基座主体，基座上集成了4组独立的接线位，每个接线位都配套了透明绝缘防护套，接线完成后可以将防护套扣合在接线点位外侧，避免金属导线裸露引发的短路、误触风险，同时透明材质可以直观观察内部导线的压接状态，运维排查时不需要拆解防护套就能判断接线是否松动、是否有氧化烧蚀痕迹。基座上的紧定螺钉采用不锈钢材质，拧紧后可以牢牢抵在铝型材的槽道内壁，即使设备运行过程中存在持续振动，端子座也不会出现沿槽道滑移的问题，接线点位的拉力耐受能力可以满足常规低压布线的拉力测试要求，避免导线受拉脱落引发的设备断电故障。

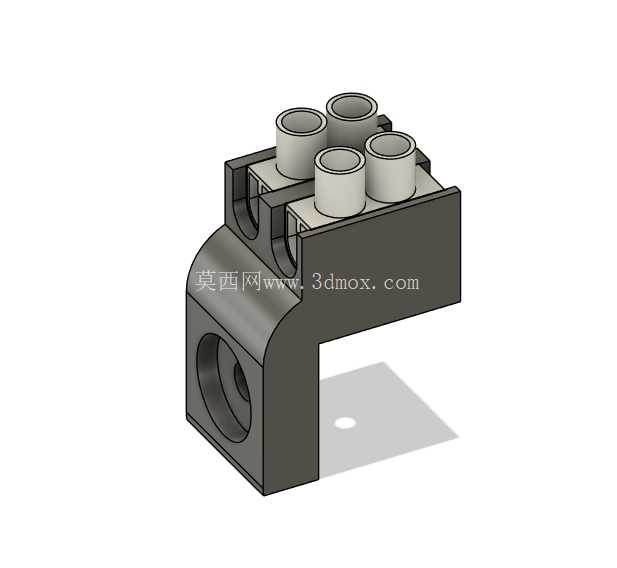

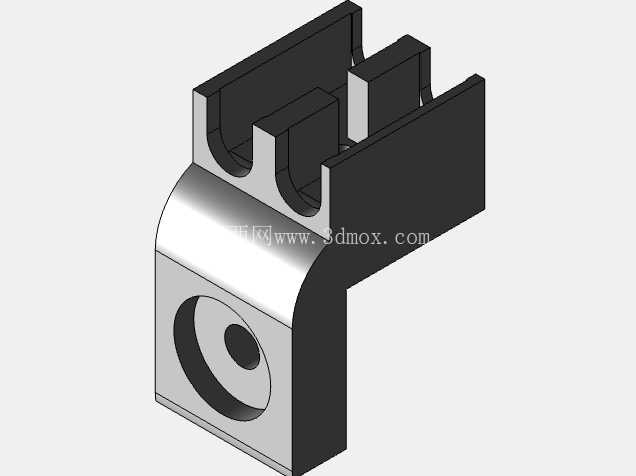

设计思路上，这款结构没有采用通用端子加外置安装座的拼接方案，而是直接将安装卡接结构与端子基座做成一体化注塑件，减少了装配零件数量，降低了整体的结构公差累积。基座与铝型材贴合的面完全匹配2020型材的外侧圆弧与平面轮廓，安装后基座与型材表面完全贴合，没有突出的棱角，不会刮伤布线过程中的导线绝缘层。接线位的排布采用上下两排错位布局，每排两个接线点位，既压缩了整体的安装宽度，又给接线操作留出了足够的扳手空间，不需要使用特殊的窄型接线工具，用常规的十字螺丝刀就能完成导线的压接紧固。

从安装边界与尺寸参数来看，这款端子座整体宽度与2020铝型材的截面宽度一致，为20mm，安装后不会超出型材的侧面轮廓，不会和型材上安装的其他板材、门板、活动部件产生运动干涉。沿型材长度方向的占用尺寸为38mm，在同一段型材上可以根据布线需求连续安装多个端子座，相邻端子座之间不需要预留额外的间隙，空间利用率远高于常规的导轨安装端子。基座的厚度为15mm，接线位的导线适配范围为0.5-2.5平方毫米的多股铜芯导线，完全覆盖常规低压控制线路、信号线路的导线线径范围，侧面紧定螺钉的长度为6mm，拧紧后不会顶穿型材另一侧的槽道，不会影响型材另一侧的零部件安装。

在实际装配过程中，这款端子座可以兼容2020系列的欧标铝型材，不管是阳极氧化表面的型材还是喷塑表面的型材，都能实现可靠的卡接固定，不需要根据型材表面处理方式调整安装结构。接线位内部的导电件采用镀锡铜材质，接触电阻低，长期通电运行的温升控制在安全范围内，不会因为接触不良引发局部过热问题。透明防护套和基座之间采用卡扣连接，反复拆装不会出现断裂问题，方便后期线路调整时重复使用。相比传统的导轨端子，这款一体化结构不需要额外安装DIN导轨，直接在型材上固定即可，对于全铝型材搭建的设备来说，省去了导轨裁剪、导轨固定的工序，同时整体重量更轻，符合小型轻量化设备的设计需求。在信号线路布线场景中，绝缘基座可以隔绝铝型材本身的导电性，避免信号线路和型材之间出现干扰，保障弱信号传输的稳定性。
