带锁存功能12x8x8mm手电筒按压开关

在便携式照明设备的结构设计中，操作按键的手感、可靠性与安装适配性，直接决定了整灯的使用体验与寿命表现，这款带锁存功能的按压式开关，正是针对小型强光手电、迷你头灯这类便携照明产品的操作需求开发的结构件。从实际应用场景来看，这类开关普遍适配于采用18650、14500等小型圆柱锂电的直筒式手电，安装位置通常位于手电筒身尾部或者中部侧按位置，需要在有限的筒身径向空间内完成固定，同时满足单手盲操作的按压反馈要求，还要能承受日常携带过程中的意外挤压、跌落冲击，避免出现误触发或者接触失效的问题。

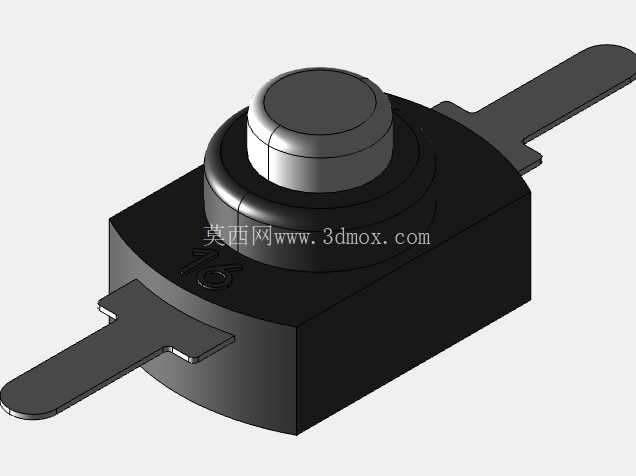

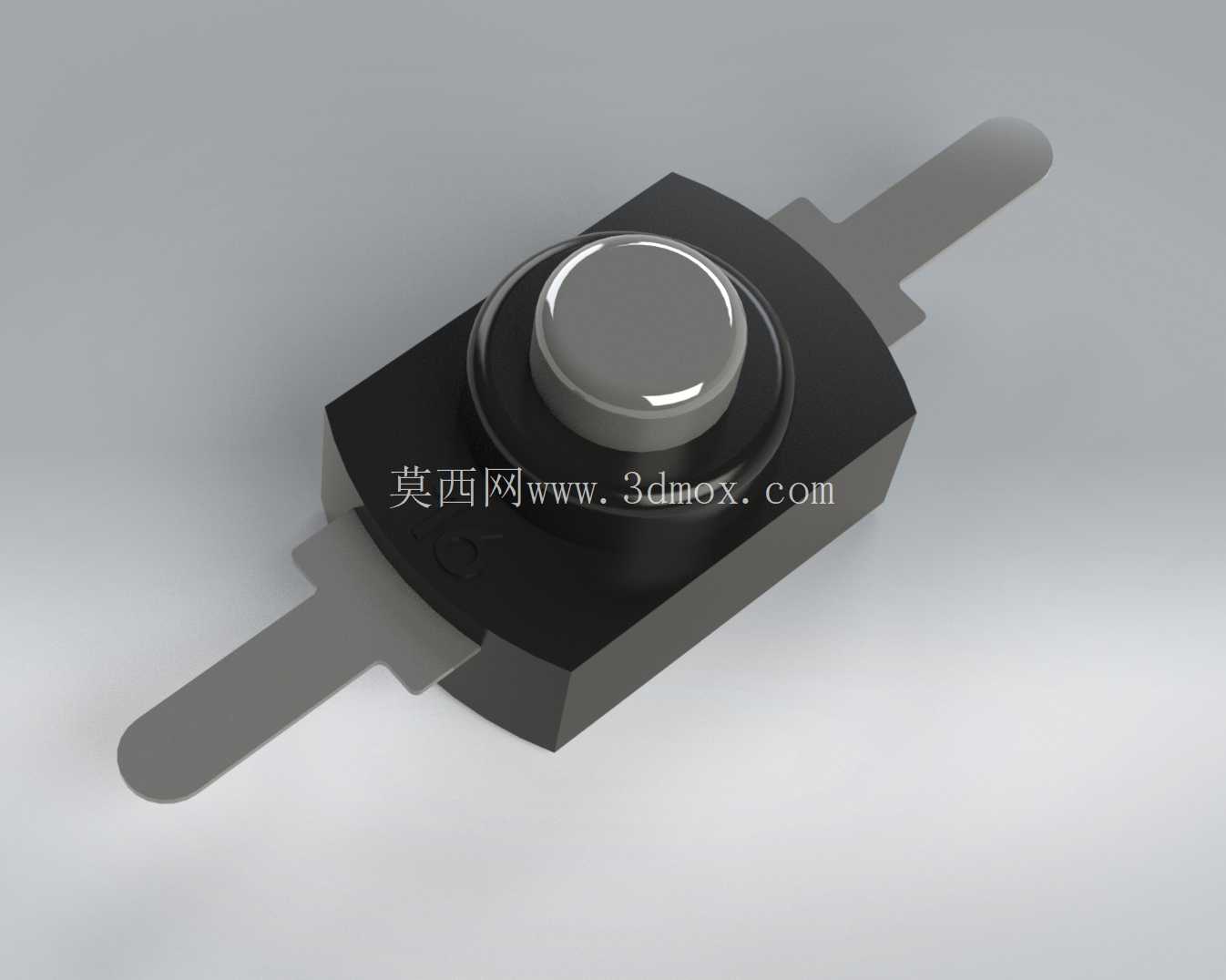

这款开关的核心功能是实现ON-OFF双态锁存，单次按压完成电路接通并保持导通状态，再次按压则切断电路并保持断开，额定通断能力为1A 30VDC，刚好匹配小型LED手电的工作电流范围，不会因为触点载流不足出现发热烧蚀的问题，也不会因为参数冗余造成不必要的体积占用。从结构设计思路来看，开关采用了两侧延伸的扁平焊片引脚，引脚直接从开关本体两侧水平伸出，不需要额外的接线端子，既可以直接焊接在手电内部的驱动电路板上，也可以通过导线焊接后跨接在电源回路中，安装方式灵活，能够适配不同的内部布线方案。开关本体采用方形基座设计，基座尺寸为12x8mm，整体高度8mm，这个尺寸刚好可以嵌入常规直径16mm到20mm的手电筒身内壁，不会因为本体过宽挤占电池仓或者驱动板的安装空间，基座的方形轮廓也方便在筒身内部做定位卡槽，避免安装后出现周向转动，导致按键与筒身开孔错位的问题。

按键部分采用圆形凸台设计，按键顶面做了微弧处理，和手指指腹的接触面积适中，按压行程控制在合理范围内，按压力度经过调校，既不会因为力度过轻导致放在口袋里被挤压误开，也不会因为力度过重造成单手操作费力。按键与基座之间的配合间隙做了严格控制，能够阻挡日常使用中的灰尘、手汗渗入开关内部，避免触点氧化接触不良，同时内部的锁存机构采用成熟的弹簧卡爪结构，按压寿命能够满足便携照明产品数万次操作的使用需求，不会出现按到一半卡滞、锁存失效导致灯闪或者自动熄灭的问题。

从安装边界来看，这款开关的两个引脚中心距与本体宽度匹配，在做PCB布局的时候，只需要在对应位置预留两个焊盘，同时在筒身对应位置开直径匹配的按键过孔，将开关本体卡入筒身内部的定位槽后焊接引脚即可完成固定，不需要额外的螺丝或者卡扣固定，装配工序简单，适合批量生产组装。在实际选型过程中，结构工程师需要注意开关本体的高度与筒身壁厚的匹配，保证按键突出筒身表面的高度在1mm到1.5mm之间，既方便按压，又不会因为突出过多增加误触概率，同时引脚的焊接需要注意不要让焊锡流到开关内部的活动机构里，避免造成卡滞。这类开关除了用在手电筒上，也可以适配小型直流供电的数码设备、便携电子小产品作为电源开关使用，只要安装空间、载流参数匹配，都可以直接选用，不需要额外做结构改型。
