车载通讯设备麦克风弹性安装固定夹结构

做车载通讯配套结构设计快十二年，经手的车载电台、移动对讲设备固定件少说也有七八十款，这款适配摩托罗拉MNC4072D移动无线电的麦克风吊装夹，是少有的把冲压件弹性特性、安装兼容性、接地可靠性捏合得恰到好处的结构，没有多余的冗余设计，每一处折弯、每一个孔位都对应实际装车后的使用痛点。

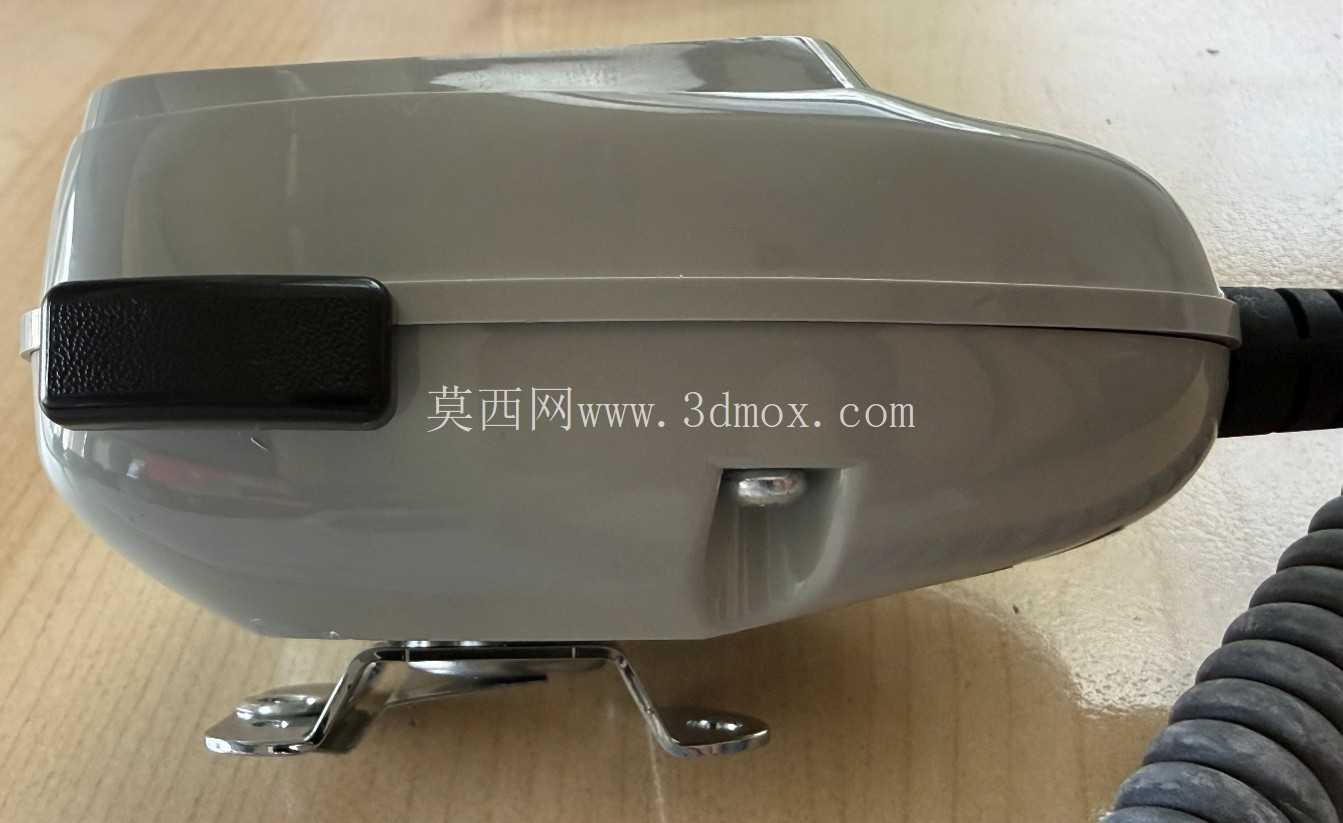

先从实际装车场景说，这类车载CB麦克风的安装位置大多集中在驾驶位仪表台侧下方、中央扶手前端、A柱下内饰板这几个区域，驾驶员单手取放麦克风的操作路径要尽可能短，不能遮挡换挡、空调面板操作，也不能在车辆颠簸、急加减速时出现晃动异响，更不能因为长期反复掰动夹体出现金属疲劳断裂。之前接触过不少同类固定夹，要么是夹体弹性不足，麦克风卡入后容易在越野颠簸路段松脱掉落；要么是接地结构做的冗余，额外增加铆接螺母、导电弹片等零件，不仅提升装配成本，长期使用后还容易出现接触电阻过大的问题，影响车载电台的通讯抗干扰性能。

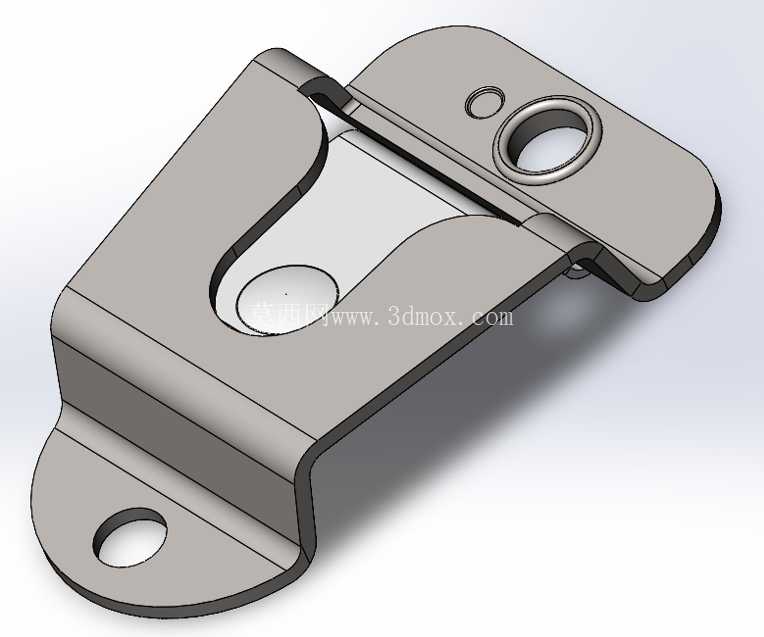

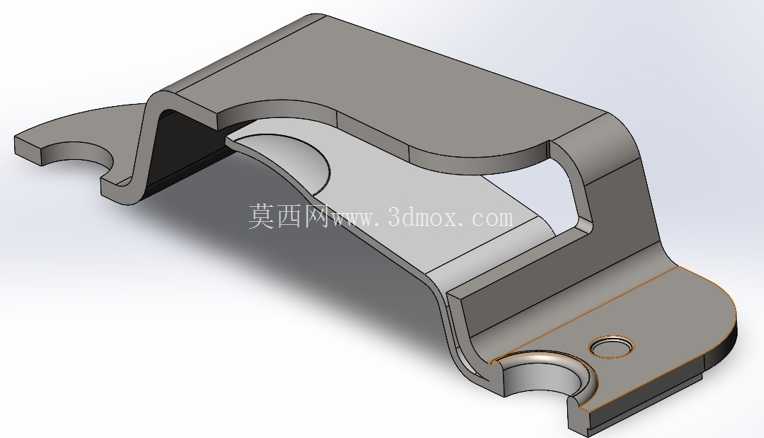

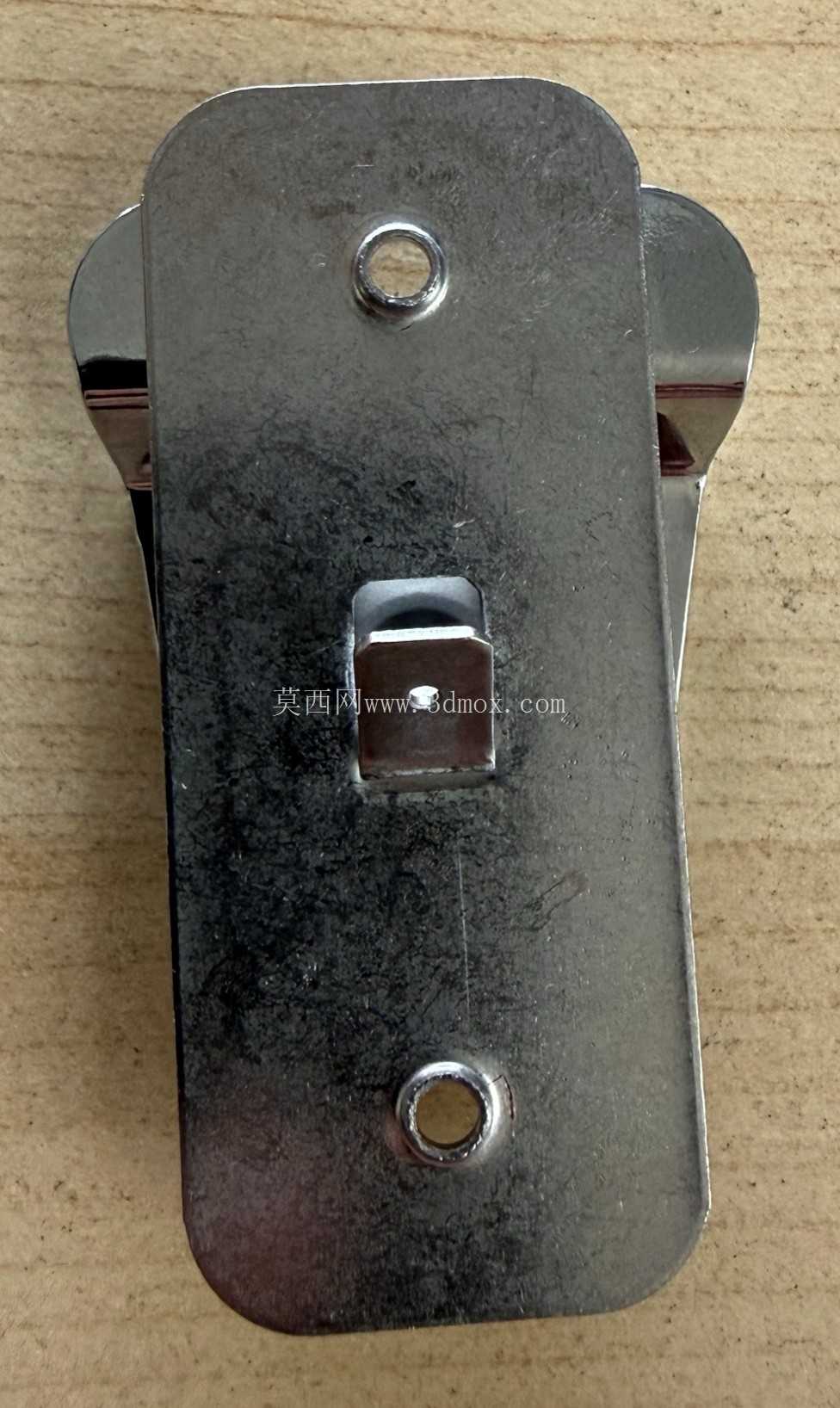

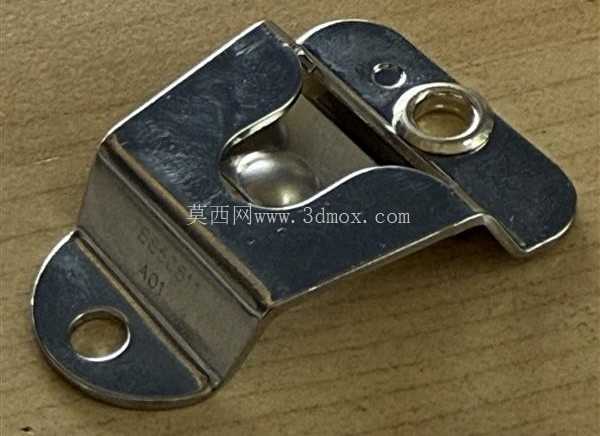

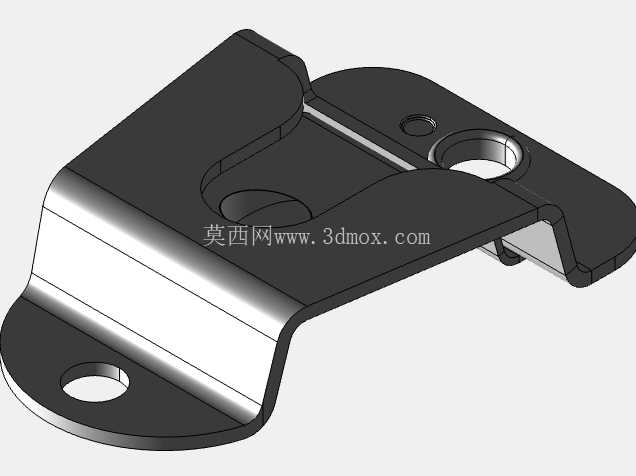

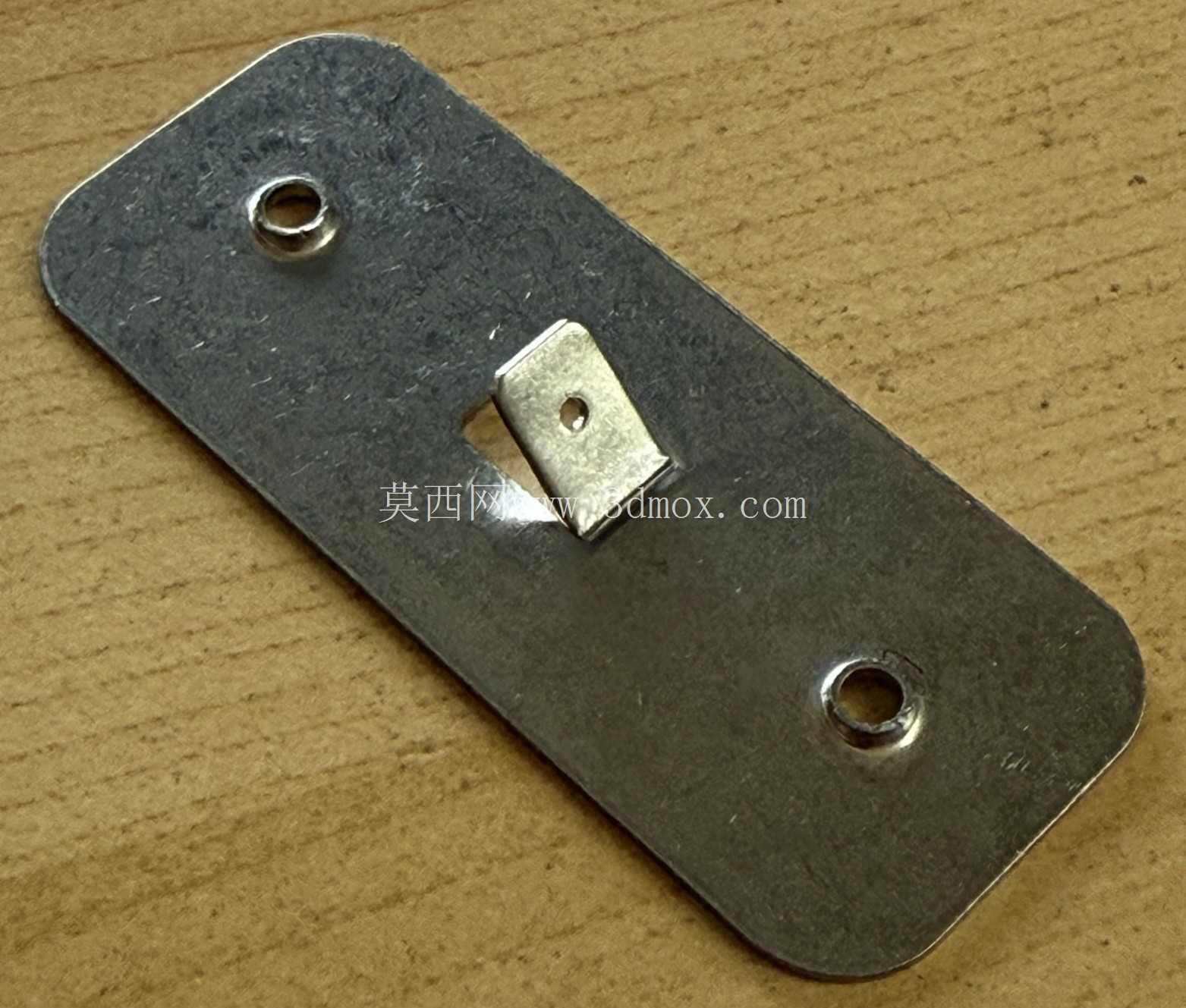

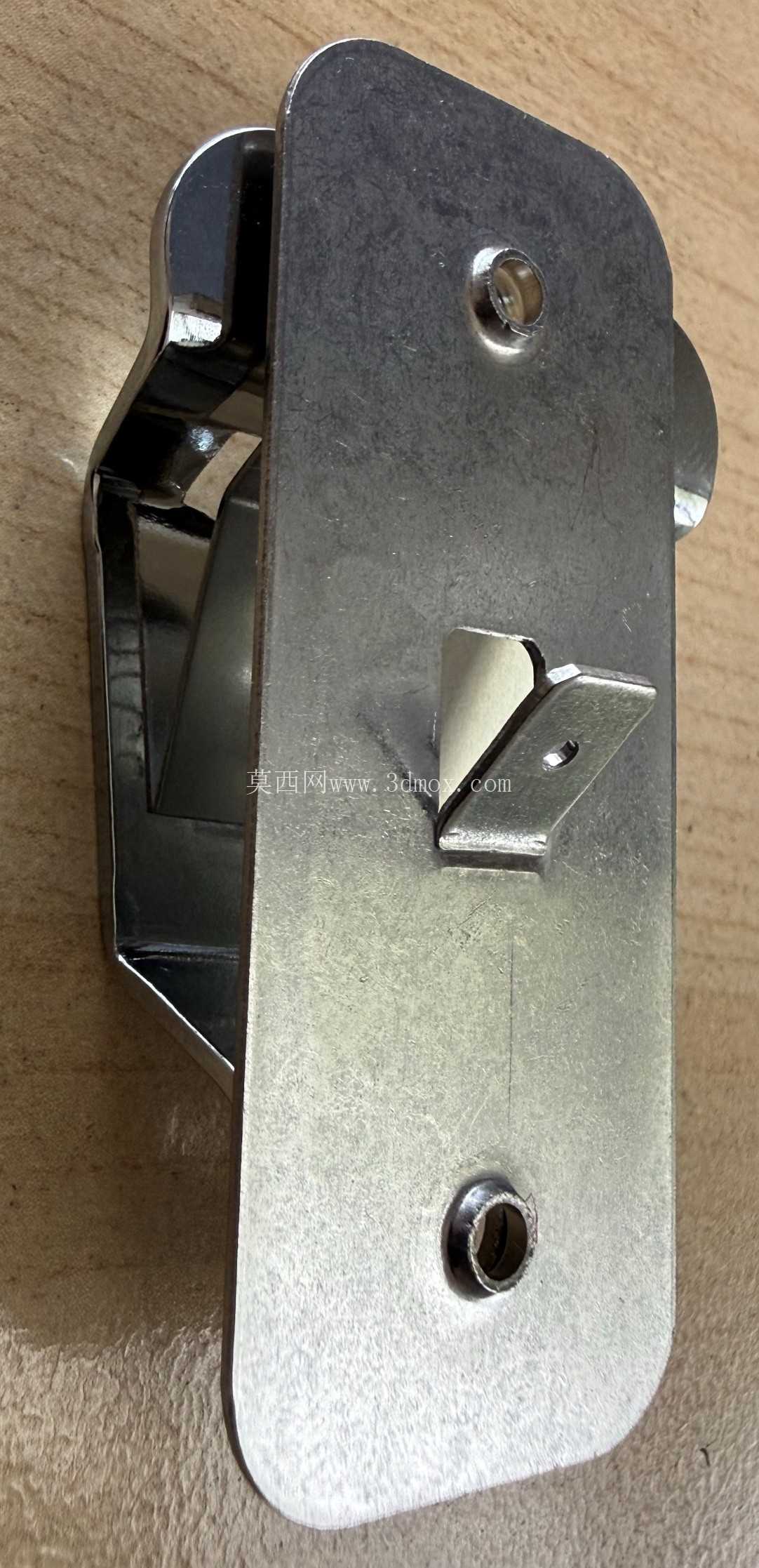

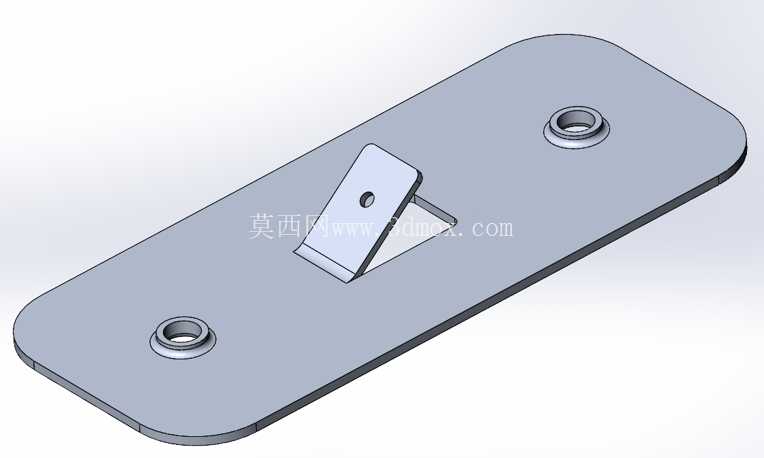

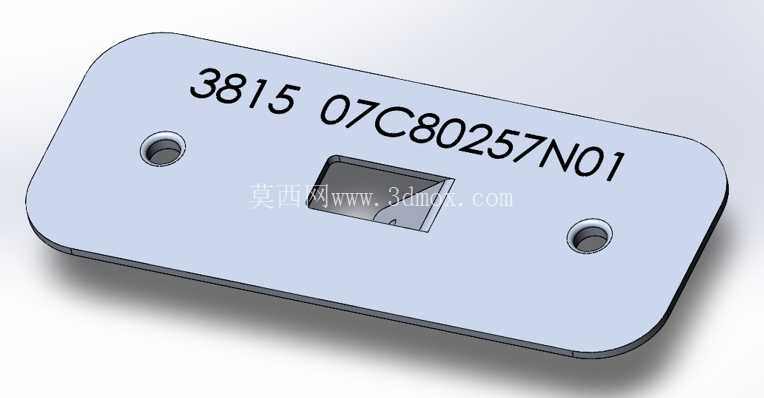

这款安装夹整体采用单张冷轧钢板冲压折弯成型，没有额外的拼接、铆接零件，夹体的主体折弯弧度经过反复调校，顶部的弹簧夹区域依靠板材自身的折弯回弹提供夹紧力，夹口的开合角度控制在15度到35度区间，既能够保证麦克风卡入后有足够的抱紧力，不会因为车辆行驶中的振动松脱，又能让驾驶员单手完成取放操作，不需要额外施加过大的按压力。夹体底部特意做了平整的接地安装面，这个平面的平面度公差控制在0.1mm以内，安装时直接与车身金属钣金面贴合，不需要额外增加导电垫片，就能保证可靠的接地连接，从根源上降低车载电台工作时的电磁干扰，避免出现通讯杂音、信号衰减的问题。

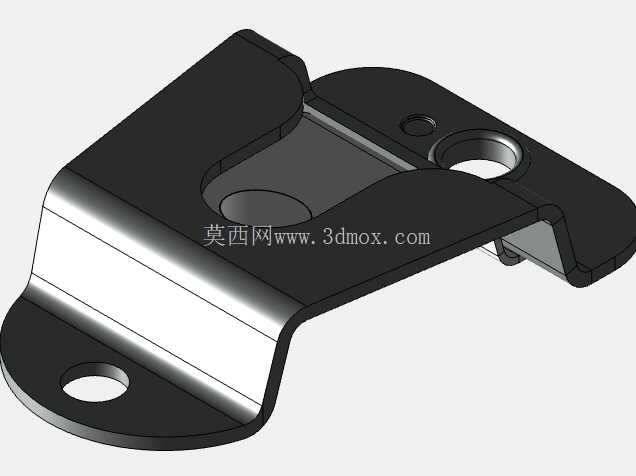

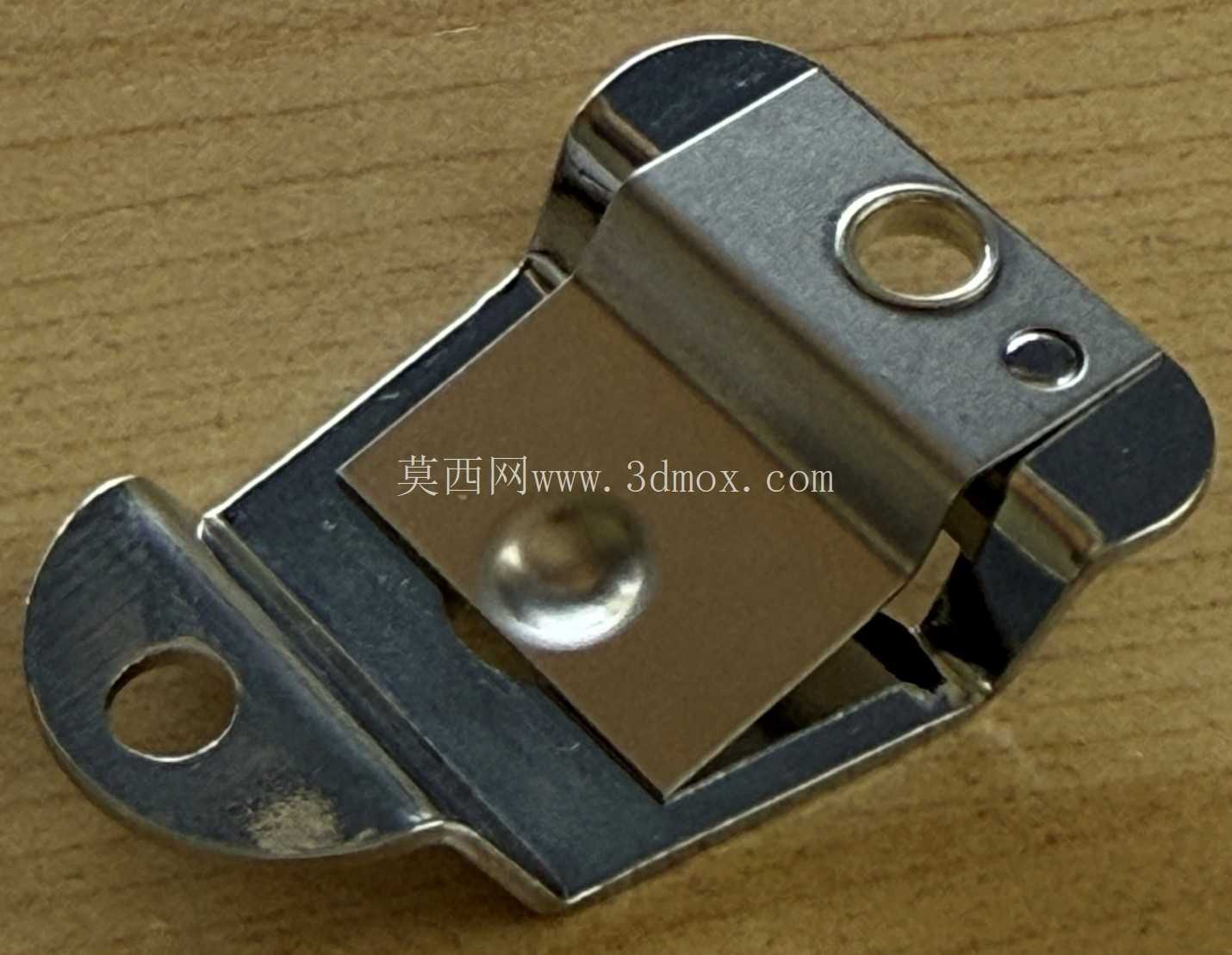

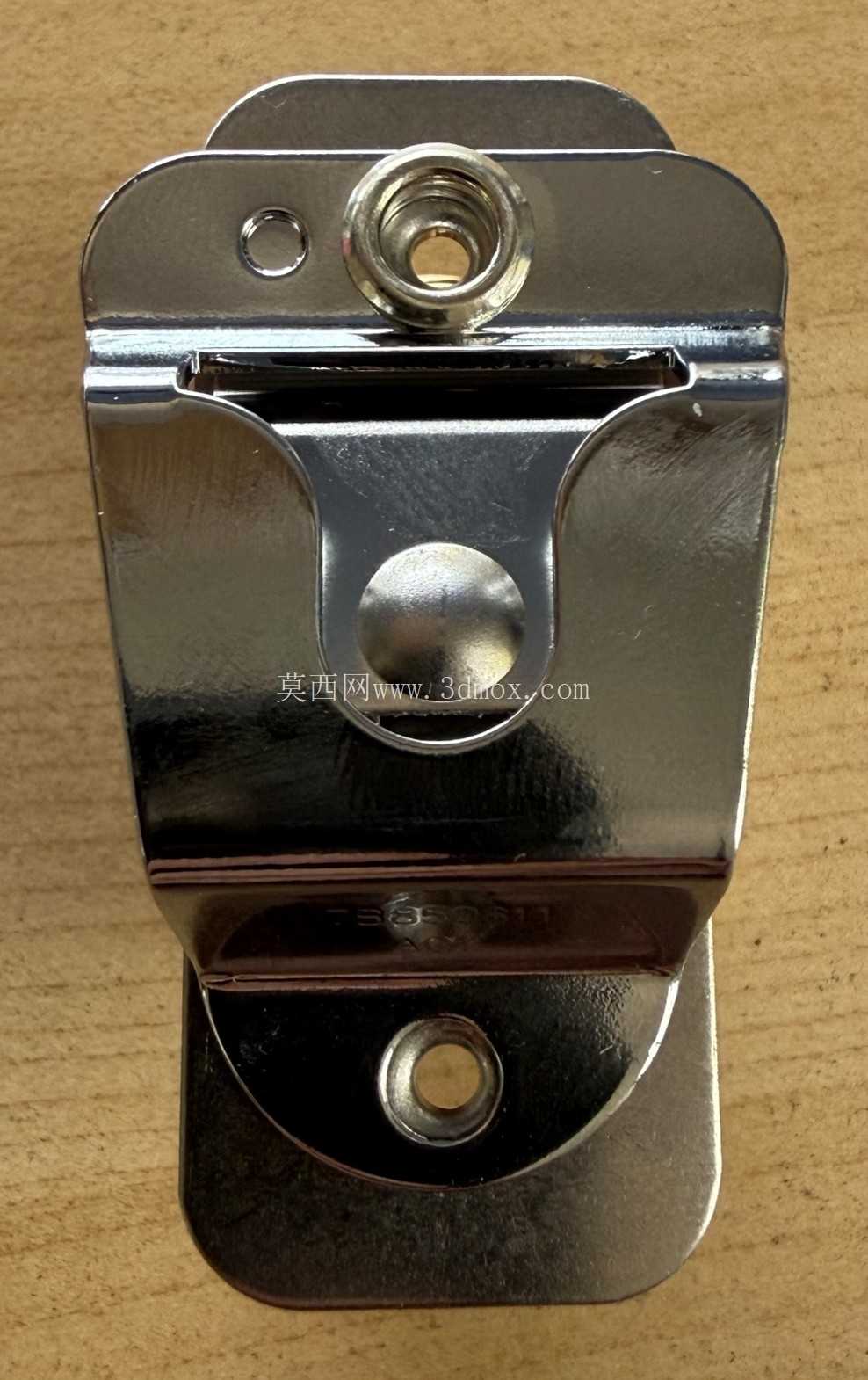

再看安装边界的设计，夹体上一共设置了三处安装定位结构：一处是夹体上部的带翻边圆孔，翻边高度1.2mm，这个孔位适配1/4英寸无焊母压接结构，压接后母座与夹体的结合力能够达到120N以上，完全满足长期插拔使用的强度要求，不会出现母座松动、脱落的问题；另外两处是分布在夹体两端的沉头安装孔，孔位的中心距经过多车型适配调校，既可以配合自攻螺丝直接固定在塑料内饰板上，也可以搭配M5螺栓固定在金属支架、车身钣金上，安装孔周边做了局部的压筋强化，避免螺丝锁紧时夹体出现变形，影响夹口的平行度和夹紧力。

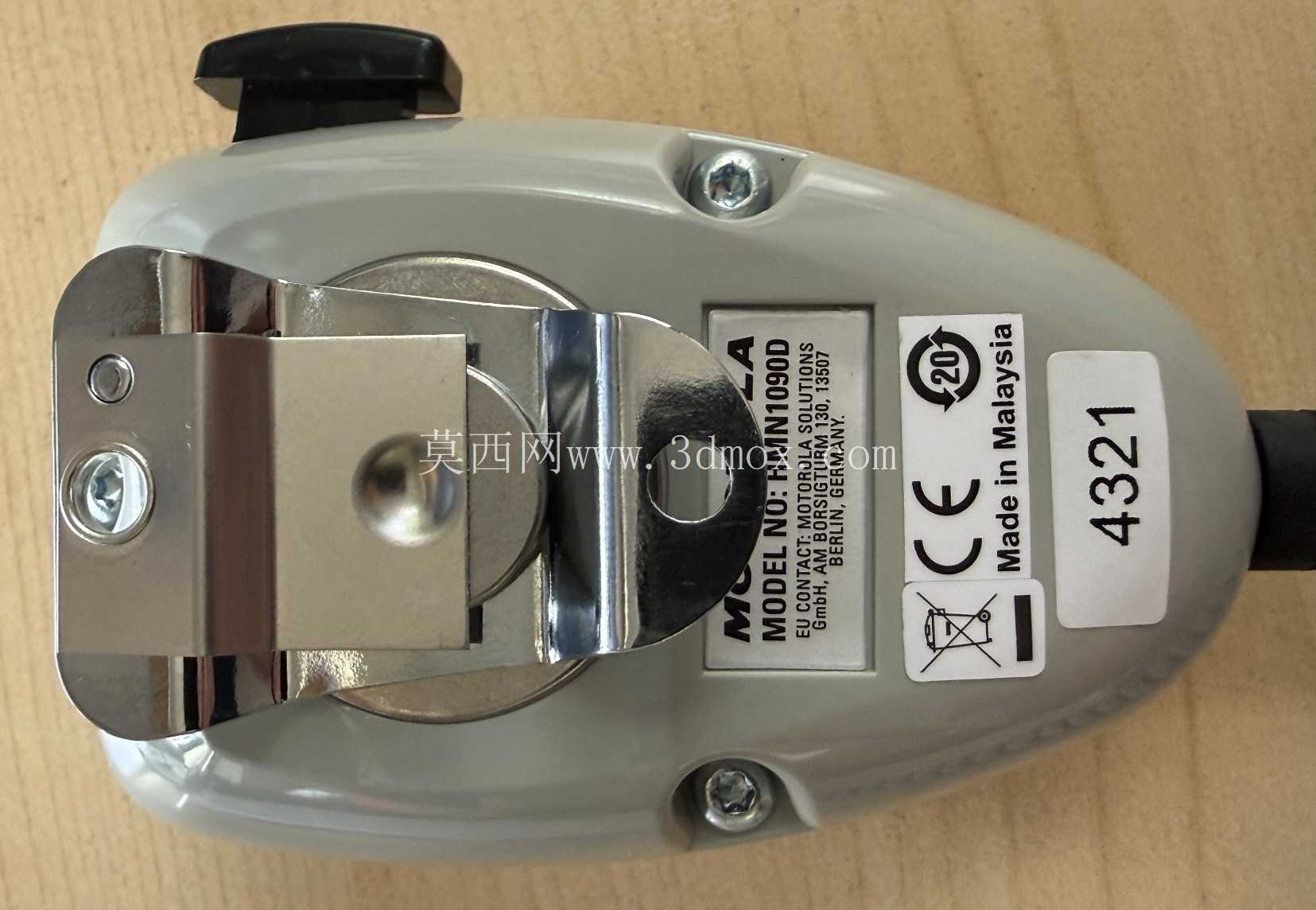

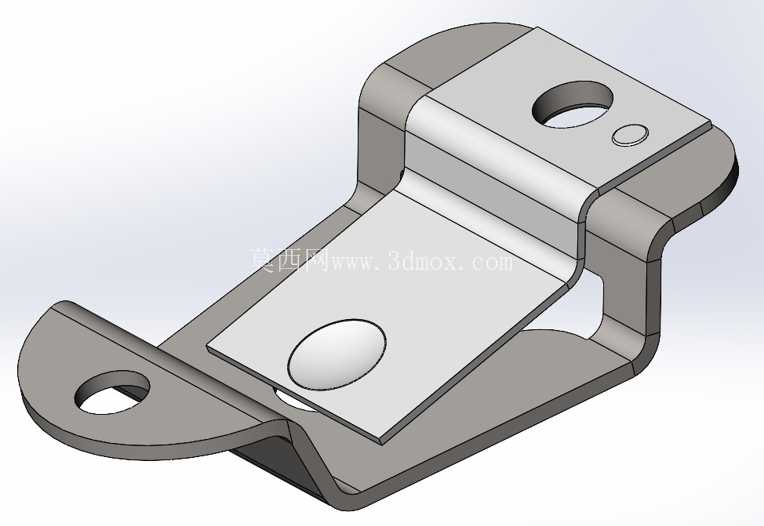

夹体的外形轮廓做了全周的圆角处理，所有折弯边的圆角半径都控制在R0.8以上，没有尖锐的毛刺、飞边结构，一方面是避免安装、使用过程中划伤驾驶员的手部，另一方面也能减少应力集中，提升夹体的抗疲劳寿命——按照实际使用场景模拟，夹体的开合寿命能够达到12000次以上，完全覆盖车辆全生命周期的使用需求，不会出现夹体断裂、弹性失效的问题。夹体中部的让位槽结构也是经过反复优化的，槽体的宽度、深度刚好适配麦克风背部的定位凸台，麦克风卡入后不会出现周向转动，保证麦克风的悬挂角度始终符合使用习惯，不需要每次取放后重新调整位置。

从冲压工艺的角度看，整个夹体的冲压工序只需要五步：落料冲孔、折弯成型、压筋强化、翻边攻丝、表面处理，没有复杂的拉伸、多向折弯工序，材料利用率能够达到68%以上，非常适合大批量量产，零件的一致性容易控制，量产时的尺寸波动范围能够控制在±0.05mm以内，不需要额外的整形工序就能满足装配要求。表面采用电泳防锈处理，盐雾测试能够达到72小时无红锈，即使安装在车门边、仪表台下这类容易接触到冷凝水、灰尘的区域，也不会出现锈蚀、涂层脱落的问题，长期使用后依然能保持稳定的夹紧力和可靠的接地性能。

实际装车测试的时候，我们特意在非铺装路面做了连续8小时的振动测试，夹体没有出现松动、异响，麦克风也没有出现松脱掉落的情况，接地电阻始终稳定在0.02Ω以下，完全满足车载通讯设备的电磁兼容要求。相比市面上常见的塑料固定夹、拼接式金属夹，这种一体冲压的弹性夹结构，在可靠性、使用寿命、安装兼容性上都有明显优势，尤其是不需要额外配置接地零件的设计，能够减少整车装配的工序，降低整体的配套成本，不管是用于新车原厂配套，还是后期车载通讯设备的改装加装，都有很好的适配性。
