卧式5加仑车载气动储气罐体结构

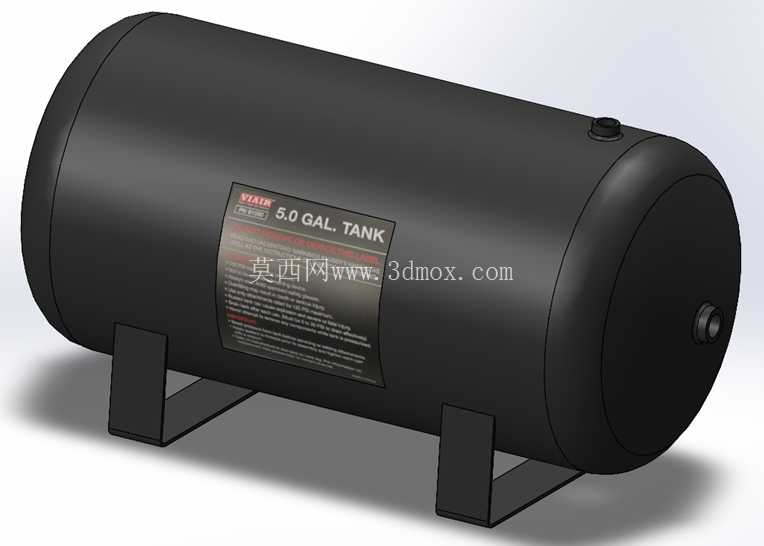

在车载气动改装、小型压缩空气站配套的场景里，这类卧式小容积储气罐是非常常见的气源缓冲部件，很多做越野改装、车载气泵配套、小型气动工装集成的结构工程师，在选型和建模阶段都会接触到这类部件。不同于大型工业立式储气罐，这款5加仑规格的罐体主打紧凑安装与车载适配，整体采用黑色喷漆钢制壳体，做了卧式支脚一体化设计，不需要额外做安装支架的二次适配，能直接通过支脚的安装孔固定在车辆底盘空位、设备舱内部或者小型空压机的机架上。

从功能逻辑上看，这类储气罐的核心作用是稳定压缩空气的输出压力，避免气泵频繁启停带来的压力波动，比如给车载轮胎充气、驱动小型气动工具、给气动锁、气喇叭这类车载气动部件供气时，罐体内储存的压缩空气可以瞬间释放大流量气流，弥补小型气泵瞬时流量不足的问题，同时还能沉淀压缩空气中夹带的部分冷凝水，罐体顶部设置的排气堵头可以定期排出积存的积液，避免水分进入下游气动元件造成锈蚀或者卡滞。

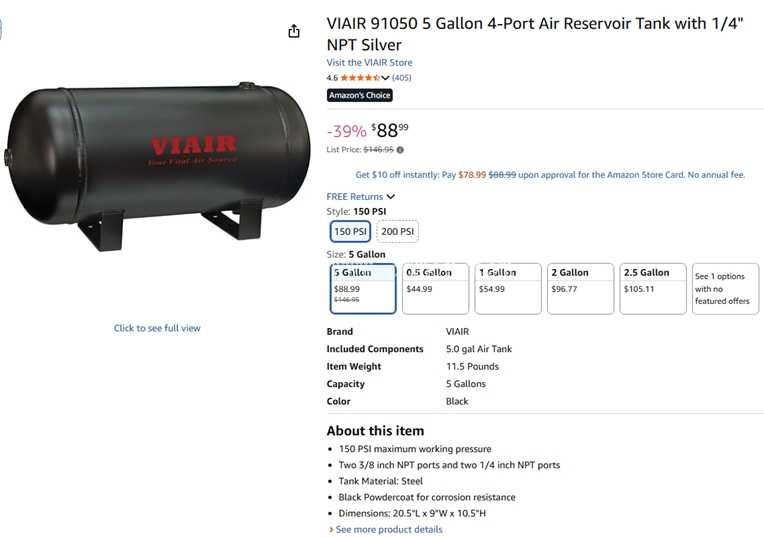

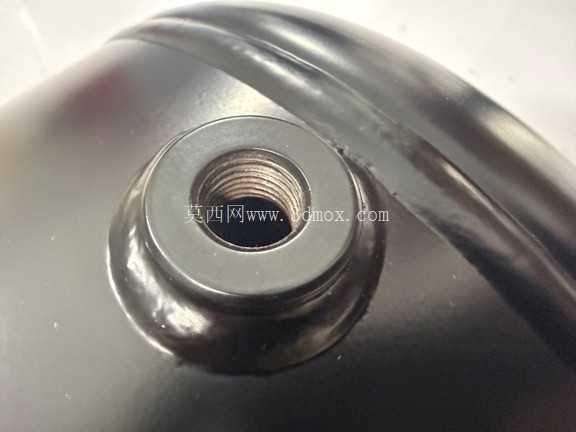

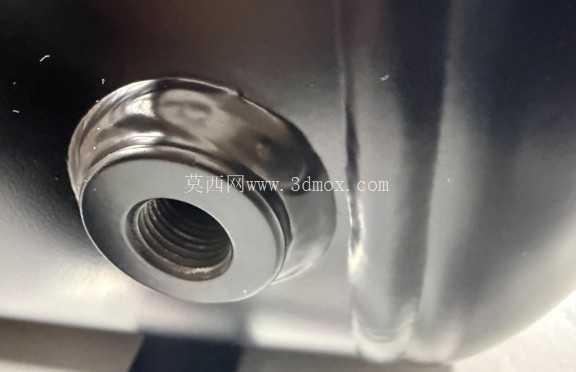

设计层面，这款罐体采用了标准的椭圆形封头焊接结构，筒体与两端封头采用环缝焊接工艺，整体承压能力匹配150psi的最大工作压力，完全覆盖车载气动系统、小型低压气动设备的常用压力区间。接口配置上，罐体预留了两个1/4英寸FNPT端口和两个3/8英寸FNPT端口，不同口径的接口可以灵活适配不同管径的气管，大口径接口可以接主气路满足大流量输出需求，小口径接口可以接压力表、压力开关、安全阀这类辅件，不需要额外做变径接头的转接，减少了气路的泄漏点。

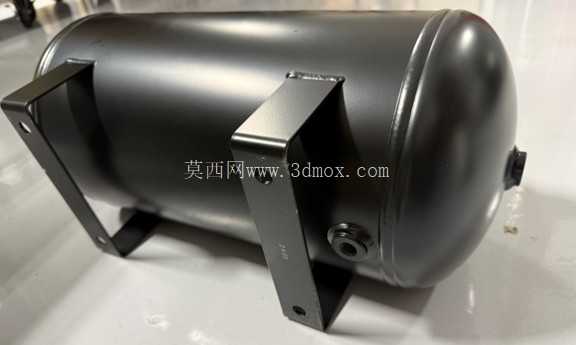

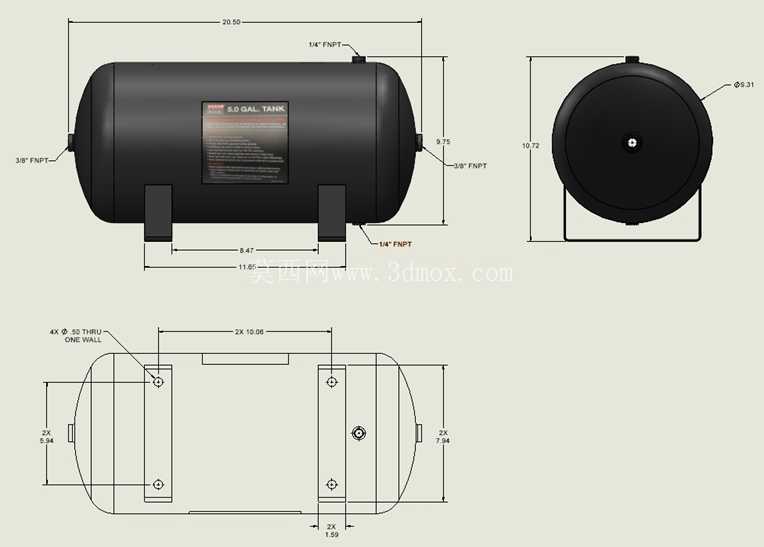

尺寸与安装边界是这类车载部件设计时的核心考量点，这款罐体直径控制在9.31英寸，筒体长度20.5英寸，含支脚的总高度为10.7英寸，整体外形是规整的卧式圆柱形态，没有外凸的不规则结构，在做整车布置或者设备集成时，可以很方便地在底盘大梁侧面、后备箱侧围、设备机架的下层空位找到安装位置，支脚的折弯结构做了加强处理，两个L型支脚对称分布在筒体下方，安装孔位的间距经过匹配设计，固定后可以承受车辆行驶过程中的振动冲击，不会出现焊缝开裂或者固定松动的问题。

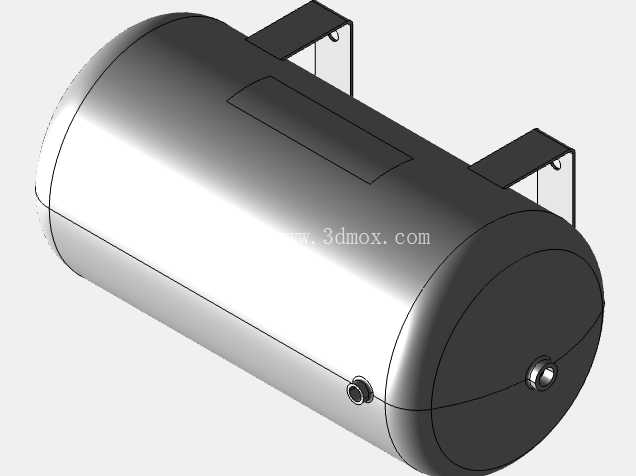

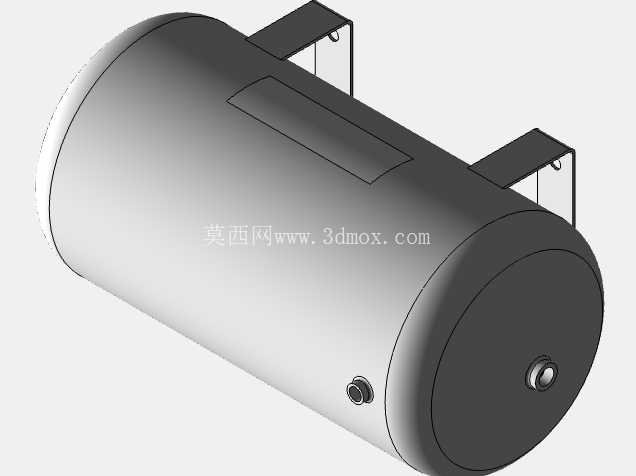

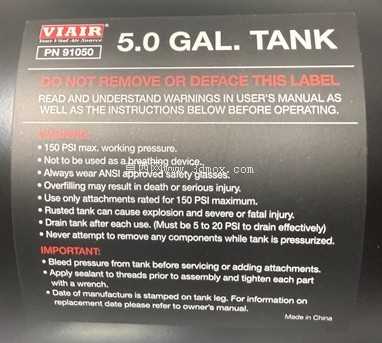

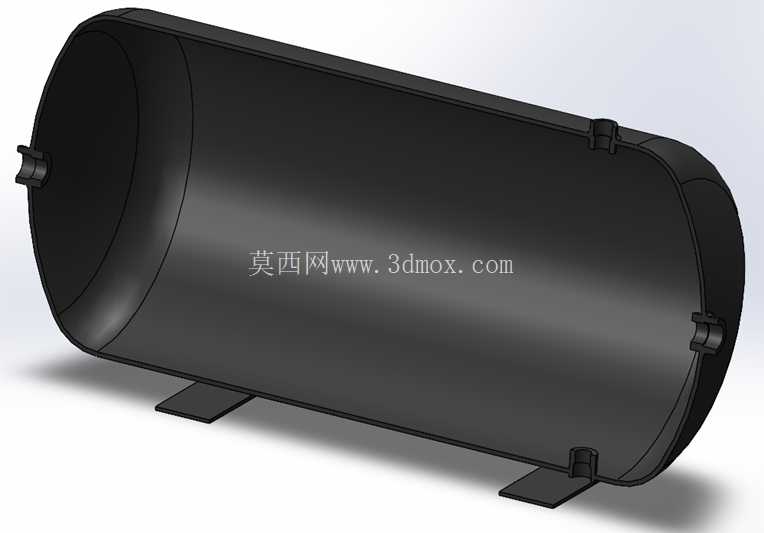

建模过程中需要特别注意几个细节：一是封头的曲面弧度要符合钢制压力容器的标准椭圆封头参数，不能随意做圆弧替代，否则会影响承压时的应力分布；二是接口的位置要避开支脚的安装区域，同时要预留出气管接头、阀门的安装操作空间，避免装配时扳手没有操作空间；三是罐体表面的标识区域要预留平整的贴标位置，这款罐体的标签区设置在筒体侧面居中位置，既方便查看参数，也不会被安装支架遮挡。另外，罐体的喷漆厚度、焊缝的余高这些细节虽然不影响整体装配，但在做渲染或者装配干涉检查时，合理还原这些细节可以让整机模型的真实度更高，也能在后续做安装验证时提前发现可能存在的间隙不足问题。

在实际选型应用中，这类5加仑的容积刚好匹配单缸或者双缸的小型车载气泵，既不会因为容积过大导致气泵打气时间过长，也不会因为容积太小起不到稳压蓄能的作用，对于需要频繁短时大流量用气的场景，比如轮胎快速充气、气动工具间断作业，这个容积的缓冲效果刚好处于效率和体积的平衡点。很多工程师在做气动系统集成时，容易忽略储气罐的安装方向和接口朝向，这款罐体的接口分布在筒体两端和顶部，不管是横向安装还是顺着车架纵向安装，都能找到合适的接口朝向来布置气管，避免气管出现过度弯折影响气流通畅。
