LCR-T4电子元件测试仪定制外壳设计

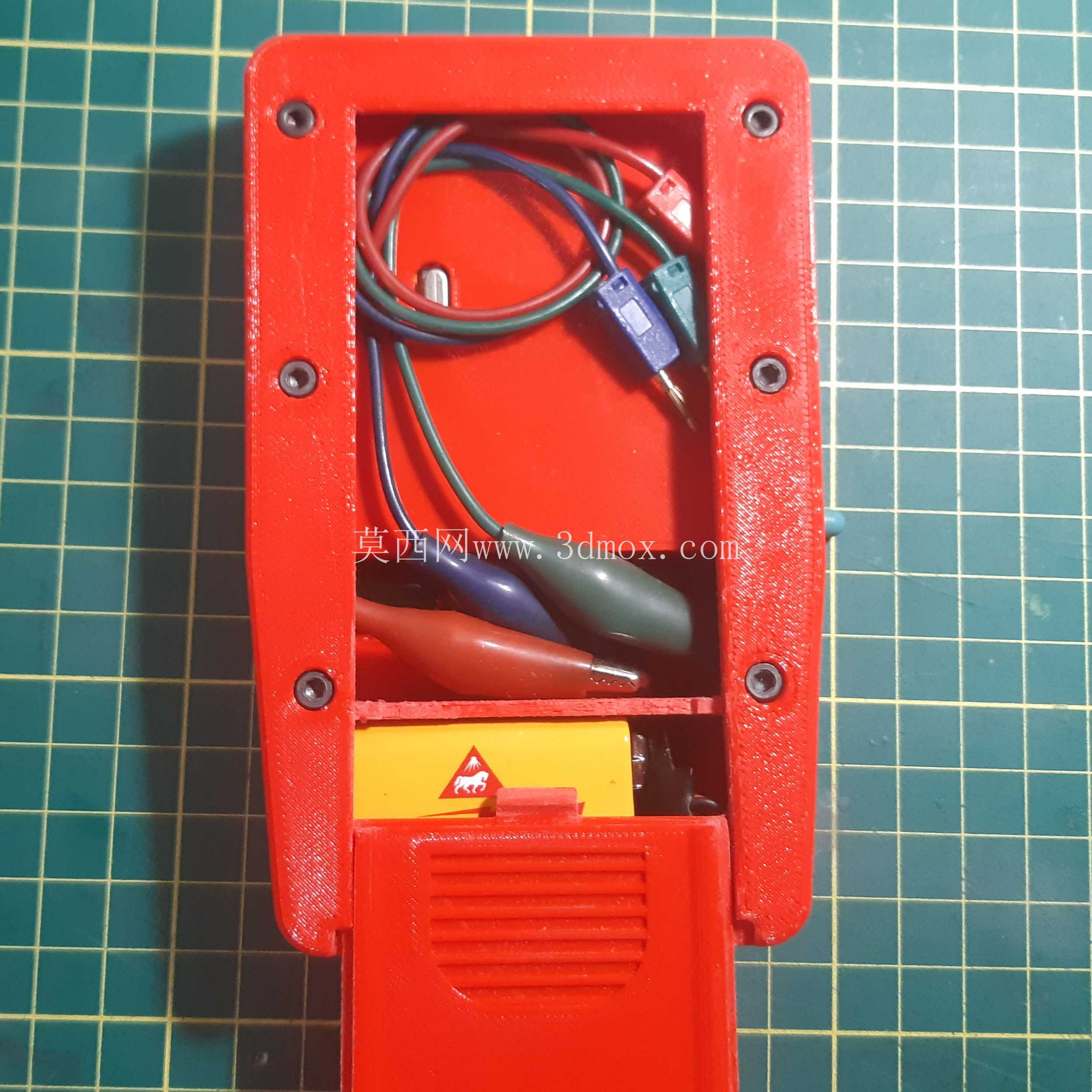

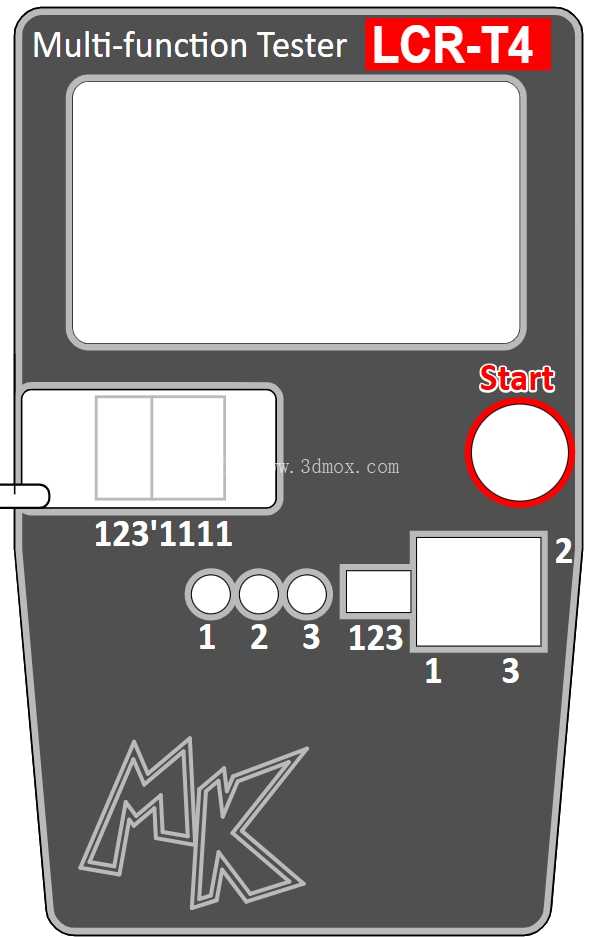

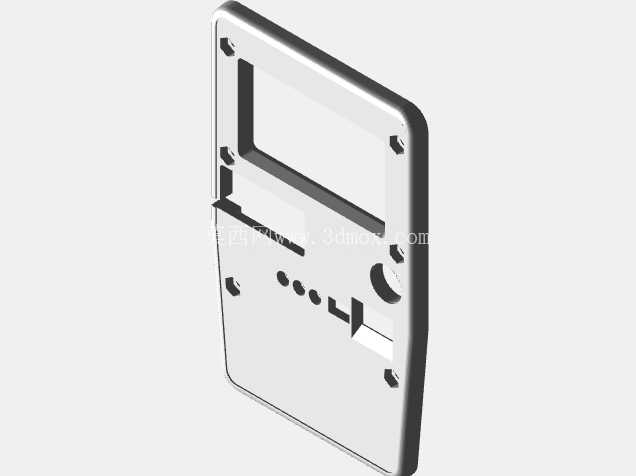

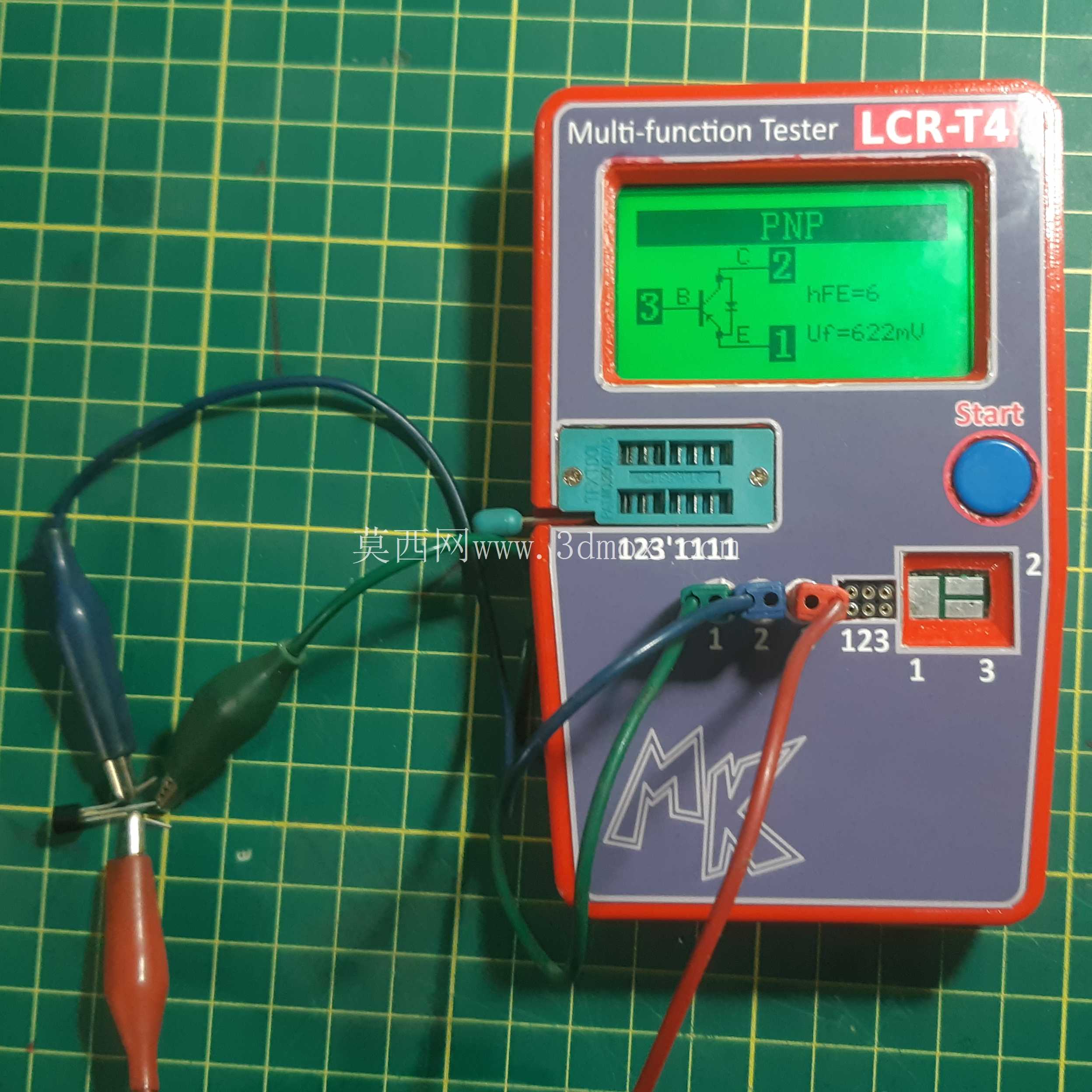

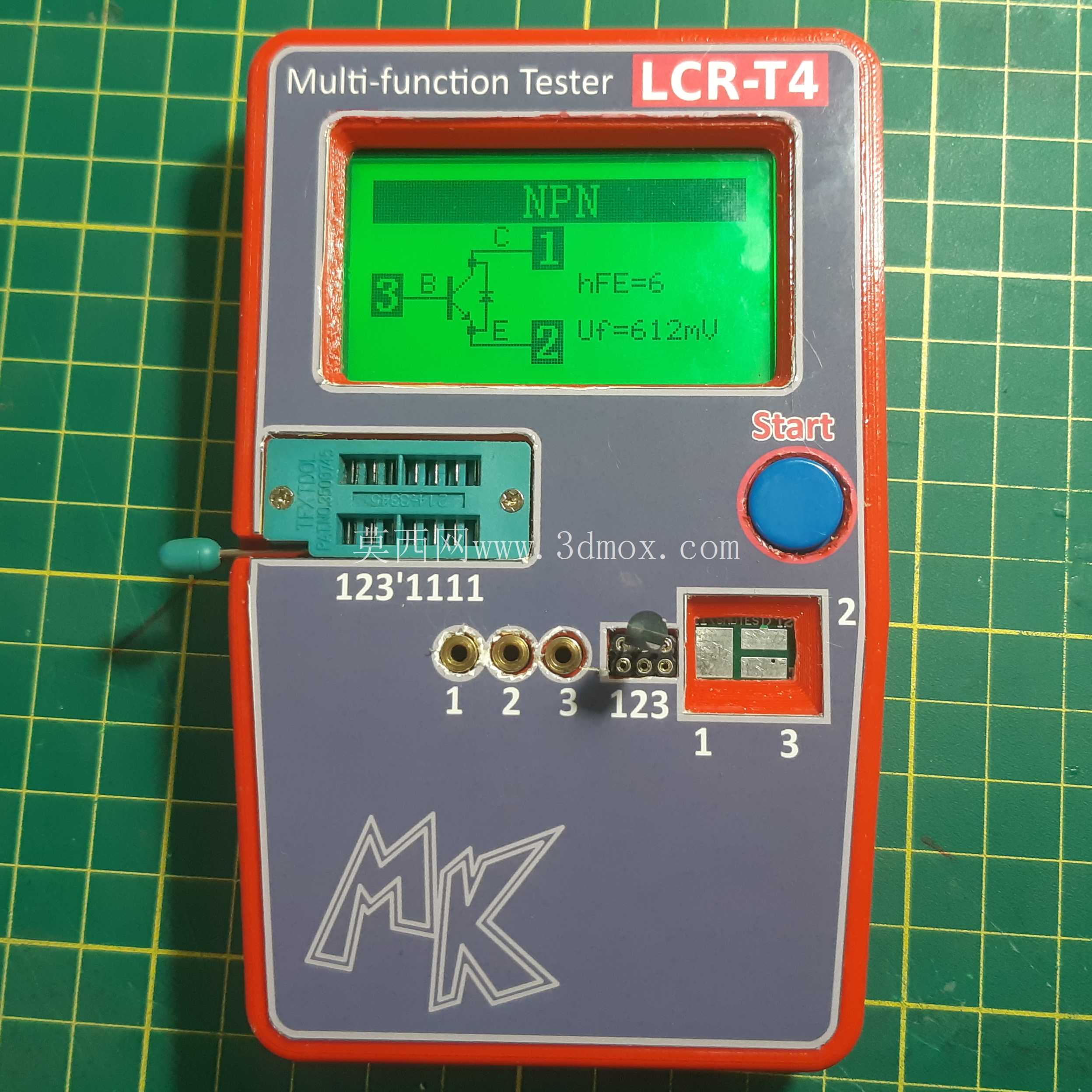

日常电子维修、元器件筛选场景里，LCR-T4这类多功能晶体管测试仪是桌面常备工具，原厂配套的外壳往往存在握持手感差、接口对位不准、按键反馈模糊的问题，不少从业者会根据自己的使用习惯重新设计定制壳体，这次的壳体设计完全围绕实际使用中的痛点展开。先从设备实际用途出发，这款测试仪主要用来快速判别三极管、二极管、电阻、电容、电感等分立元件的参数，日常使用时需要频繁插拔元件、按压启动按键、观察屏幕读数，所以壳体设计首先要保证操作区域的可达性，屏幕位置做了下沉式的边框防护，避免桌面放置时刮花液晶面板，屏幕开窗的尺寸严格匹配液晶模块的显示区域，边缘做0.3mm的倒角，既不会遮挡显示内容，也能卡住屏幕模块防止移位。测试座的安装位预留了0.2mm的装配公差，适配市面上常见的直插元件测试座，下方的三个接线柱开孔位置完全对齐PCB板上的焊盘位置，接线柱安装后不会出现歪斜、与壳体干涉的情况，旁边的拨码开关区域做了下沉的凹槽，手指拨动时不会被壳体边缘硌到，启动按键的位置特意做了凸起的导向圈，按键帽高出壳体表面1.2mm，盲操作时能快速定位，按压行程完全匹配轻触开关的触发距离，不会出现按不动或者误触发的问题。设计思路上没有做多余的装饰造型，整体采用方正带圆角的轮廓，边角做R5的圆弧过渡，放在桌面上不会刮伤工作台面，手持时贴合手掌的弧度，长时间握持检测元件也不会硌手。壳体的壁厚统一设置为1.8mm，兼顾3D打印的成型强度与耗材成本，内部做了十字形的加强筋，筋位高度3mm、厚度1.5mm，既可以增强壳体的抗形变能力，也能对内部的PCB板起到限位作用，PCB板的安装柱高度严格匹配板上元件的最高凸起高度，避免安装后挤压元件造成虚焊。安装边界方面，壳体内部的容纳尺寸完全对应LCR-T4的标准PCB板尺寸，长宽方向预留0.15mm的间隙，方便装配时顺利放入，上下壳的合模位置做了凹凸止口，止口配合深度1mm，装配后不会出现上下壳错位的问题，侧边预留了自攻螺丝的安装柱，螺丝孔深度6mm，适配M2的自攻螺丝，固定后上下壳贴合紧密，不会出现缝隙过大的情况。考虑到日常使用中设备经常会被带到外出维修的场景，壳体的外边缘做了1mm宽的加厚边，意外掉落时能吸收部分冲击力，保护内部的电路模块与屏幕。侧面没有多余的开孔，只在对应测试接口的位置做了精准的避让，所有开孔的边缘都做了倒角处理，避免插拔元件时刮伤元件引脚或者使用者的手指。壳体表面预留了标识区域，可以丝印或者激光雕刻接口定义、操作提示，方便新手使用时快速对应接口功能，底部做了四个1mm高的防滑脚垫安装位，粘贴橡胶脚垫后设备放在倾斜的工作台上也不会滑动，读数时更稳定。整个壳体的设计完全服务于实际使用需求，没有为了外观做多余的异形结构，所有的结构特征都对应实际操作中的痛点，不管是桌面固定使用还是手持外出检测，都能提供比原厂外壳更好的使用体验，打印完成后只需要简单去除支撑就能完成装配，不需要额外的打磨或者修改，适配性极强。
