LCR-T4晶体管测试仪电路板结构设计

　　做电子维修、元器件筛选的从业者大多接触过这类手持晶体管测试设备，这次拆解重构的这款LCR-T4测试装置，核心是把Mega328主控、测试接口、LCD显示模块、操作旋钮全部集成在一块单PCB载板上，完全适配桌面维修、来料抽检、学生实验这几类高频使用场景。先从实际使用的边界条件说起，日常在维修台面上操作时，设备需要平放在防静电垫上不打滑，所以PCB四个角预留了标准3mm安装孔，既可以直接锁M3铜柱做支撑脚，也能嵌入定制的3D打印外壳里，安装孔的中心距严格按照常用手持设备的握持间距设置，单手捏持设备边缘时不会碰到侧边的测试座。

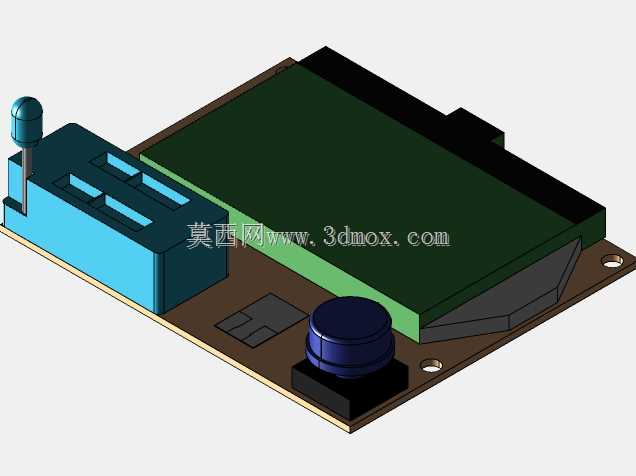

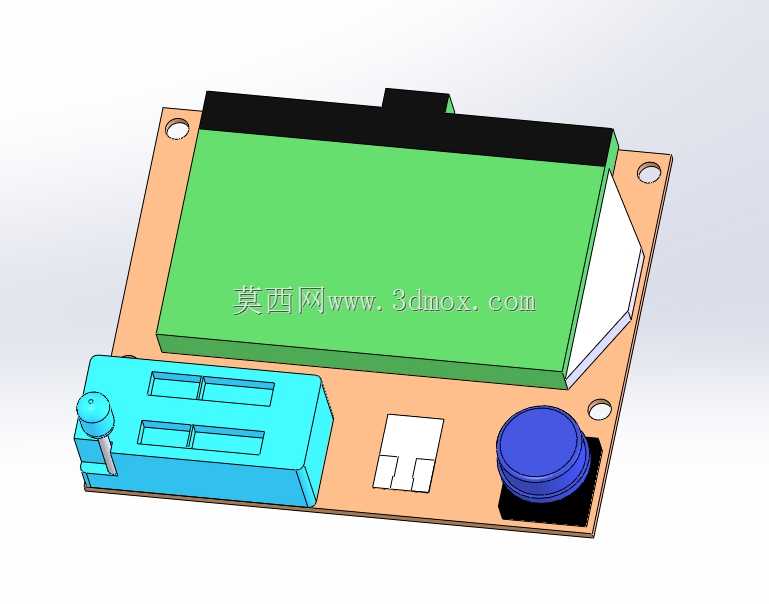

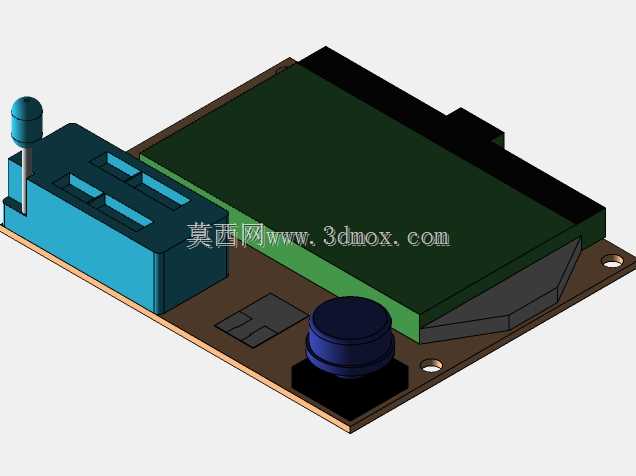

　　功能布局上完全顺着实际操作的动线来安排，占比最大的绿色LCD模块放在PCB上半区，屏幕倾斜角度做了5度的抬升，人坐在工位上平视就能看清屏幕显示的参数，不用刻意低头调整视角；屏幕下方左侧是蓝色的双列测试插座，分别对应直插三极管、MOS管、二极管的引脚间距，插座旁的小型蓝色拨杆是测试量程切换件，手指搭在设备边缘就能轻松拨动，不用刻意挪动握持位置；PCB右下角的蓝色旋转编码器旋钮，负责参数切换、测试确认，旋钮的高度高出PCB表面8mm，表面做了防滑滚花，戴薄防静电手套也能精准旋转操作，不会出现打滑误触的情况。

　　设计时特意把高压测试回路、信号采集回路做了物理分区，测试插座下方的铺铜区域单独做了隔离处理，避免LCD模块的驱动信号干扰ESR电容测试的精度，毕竟这款设备除了常规的三极管放大倍数、二极管压降测量，还要承担电解电容ESR值检测、小容量电容容值测量的功能，信号串扰会直接导致测量数值偏差，让维修人员误判元器件好坏。PCB上的白色方形区域是预留的校准按键位，出厂校准或者用户自行校准参数时，不用拆开外壳就能通过这个按键触发校准流程，适配不同批次元器件的参数偏差。

　　从安装兼容性来看，整个PCB的外形尺寸控制在100mm*70mm范围内，厚度1.6mm，是标准FR-4板材的常规厚度，不管是做开源项目的二次开发，还是直接采购PCB打样焊接，都不用额外定制特殊板材；LCD模块采用排针直插的方式固定在PCB上，后期如果需要更换不同尺寸的显示屏，只要调整排针座的封装就能兼容，不用重新改动整个主控电路的布线。测试插座选用的是通用锁紧座，市面上容易采购替换，长期使用出现触点氧化接触不良时，用户自己就能动手更换，不用返厂维修。

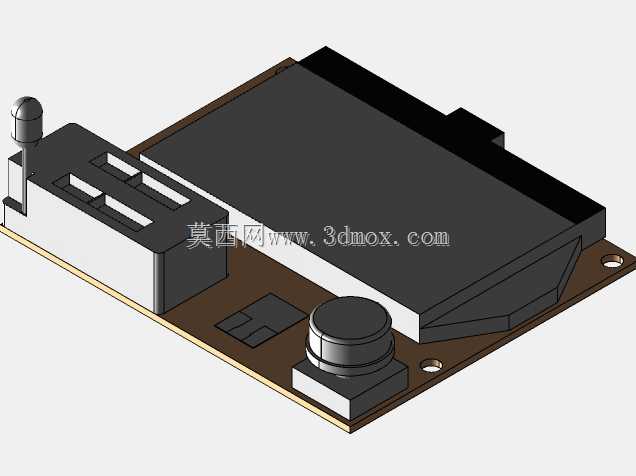

　　实际在电子维修场景里，这类设备不需要复杂的接线，把元器件引脚插进对应插座，按下旋钮就能自动识别元器件类型，直接显示参数，比传统万用表测量三极管要逐个引脚试极性效率高很多，尤其是批量筛选拆机元器件的时候，不用反复调整表笔位置，单颗元器件的测试时间能压缩到2秒以内。做三维建模的时候，每个元器件的高度都按照实际物料的最大尺寸留了0.5mm的安全间隙，避免组装时出现元器件干涉，比如LCD模块下方的电解电容高度，特意核对了不同厂家同规格电容的最大高度，确保屏幕装上去之后不会压到下方的元器件；旋钮下方的编码器本体也预留了足够的焊接空间，波峰焊的时候不会出现连锡的问题。

　　考虑到很多电子爱好者会自己做外壳，建模时把PCB边缘的走线都做了内缩处理，距离板边2mm范围内没有铺铜，不管是用激光切割做亚克力外壳，还是3D打印做塑料外壳，都不用担心外壳螺丝打穿板边走线造成短路。四个安装孔的位置也避开了板上的所有走线和焊盘，锁螺丝的时候不会损伤线路。整个结构没有异形结构件，所有零部件都是标准电子物料，加工组装门槛很低，不管是小批量生产还是个人DIY制作，都能快速凑齐物料完成焊接组装，不需要特殊的加工设备。
