NEMA8规格20mm尺寸步进电机结构设计

这款NEMA8规格的步进电机，核心适配对安装空间有严苛限制的小型自动化执行场景，常见于桌面级精密检测设备的送料调节机构、微型点胶设备的位移驱动单元、小型光学调焦平台的动力输出端，也可嵌入便携医疗检测仪器的样本推送结构中，作为低负载高精度的角度执行元件使用。从实际工程选型角度看，这类小规格步进电机的核心优势在于安装边界紧凑，不会占用过多设备内部的排布空间，同时能提供稳定的开环角度控制能力，不需要额外加装复杂的反馈元件就能满足多数轻载场景的定位需求，能有效降低小型设备的整体硬件成本与结构设计复杂度。

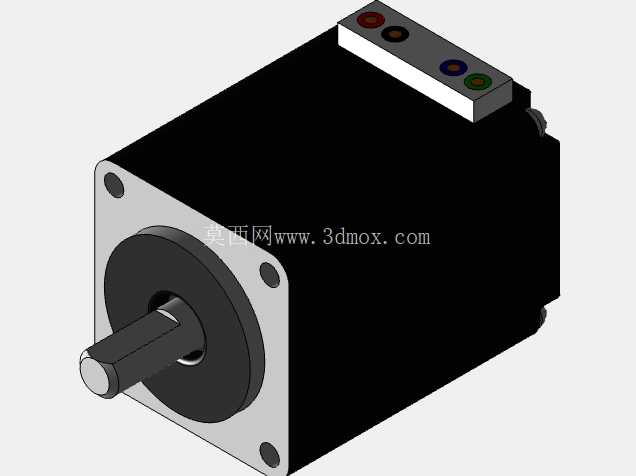

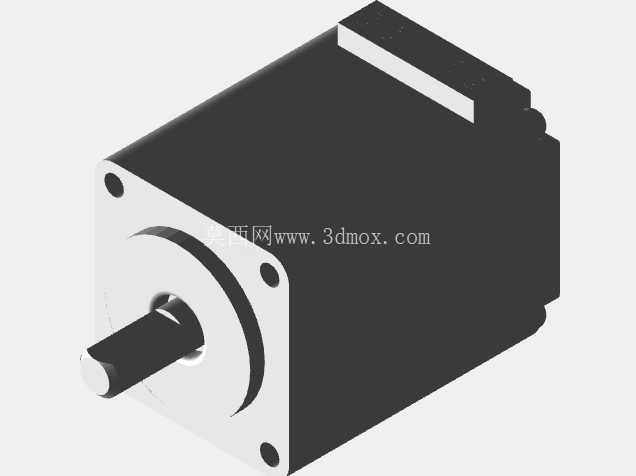

从结构设计思路来看，这款电机采用方形机座的经典布局，机座四个角预留标准安装孔位，完全匹配NEMA8安装规范的孔距要求，安装时不需要额外制作转接板，可直接固定在对应规格的安装法兰或设备基板上，能大幅缩短结构设计阶段的适配周期。输出轴采用单出轴圆柱结构，轴径与伸出长度匹配常规小型联轴器的夹持范围，可直接连接同步带轮、微型丝杠或者小型负载转盘，传动链路的适配门槛极低。电机顶部的接线端子采用分区排布设计，不同相序的接线位做了明确的颜色区分，现场接线时不需要反复核对线序定义，能减少电气装配阶段的出错概率，端子区域做了凸起的防护边设计，可避免装配过程中接线端被外力磕碰导致焊点脱落的问题。

外形尺寸方面，这款电机的长宽尺寸均为20mm，轴向总长度28mm，属于同规格下长度较短的型号，适合轴向安装空间受限的排布场景，比如嵌入式安装在设备侧壁的薄型安装位时，不会出现电机尾部突出设备外轮廓的情况。安装孔位的中心距严格遵循NEMA标准尺寸，孔位深度适配常规M2规格的安装螺丝，锁付时螺丝拧入深度控制在3mm以内即可达到足够的锁紧强度，不会出现螺丝顶入电机内部损伤绕组的问题。输出轴的中心高度与机座底面保持标准同轴度公差，安装后输出轴的径向跳动量控制在小范围内，可满足带轮、丝杠等传动件的同轴度要求，避免高速运转时出现传动抖动的问题。

从实际功能特性来看，这款电机作为两相步进电机，可匹配常规的小型步进驱动器使用，运转时的步距角精度满足常规开环控制场景的要求，低速运转时的输出扭矩足够驱动1kg以内的直线负载做往复运动，或者带动小型转盘做分度旋转动作。机壳采用黑色金属材质做表面处理，既可以保证绕组工作时的散热效率，也能在常规工业环境下起到一定的防锈抗腐蚀作用，适配车间常规温湿度的使用环境。电机前后端盖采用压铸成型后精加工的工艺，轴承安装位的同轴度公差控制在合理范围内，能保证电机长时间运转时的轴承寿命，减少后期设备维护的更换频率。

在结构设计的细节处理上，这款电机的出线端没有采用外伸线缆的设计，而是直接在机座顶部集成接线端子，这种设计更适合设备内部走线空间紧张的场景，不需要预留线缆弯折的空间，电气接线完成后可直接在端子上方做绝缘防护，整体结构更加紧凑。端盖的固定螺丝采用内六角沉头设计，螺丝锁付后端面平整，不会突出端盖表面，安装时不会与周边的结构件产生干涉。输出轴的端面做了倒角处理，装配联轴器或者带轮时可以更顺畅地导入，不会出现轴端刮伤传动件内孔的问题。对于做小型设备结构设计的工程师来说，这类标准规格的微步进电机不需要重新定制安装尺寸，直接调用对应模型即可完成整体结构的排布校验，能有效缩短设备研发阶段的建模周期，同时避免因安装尺寸不匹配导致的后期结构改模问题。
