14HS11系列两相混合式步进电机结构

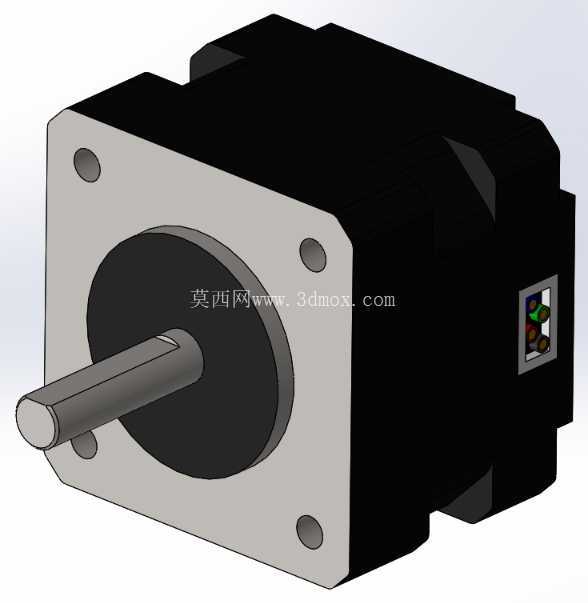

在桌面级自动化设备、小型数控雕铣装置、3D打印运动轴、医疗检测样本推送机构这类对安装空间有严格限制的场景里，小规格两相混合式步进电机的选型匹配，往往直接决定整套运动机构的运行精度与动态响应表现。这款14机座规格的步进电机，从结构设计阶段就瞄准了小空间内的大扭矩输出需求，没有冗余的结构凸起，整体外形采用方正的端盖搭配叠压式定子壳体设计，输出轴从前端盖中心伸出，轴端做了标准的平面铣削处理，方便配套的同步轮、联轴器做周向固定，避免传动过程中出现打滑丢步的问题。

从安装边界来看，前端盖采用方形法兰结构，四个安装孔对称分布在法兰四角，孔位公差按照精密传动件的安装标准设计，能直接适配市面上通用的14机座电机安装支架，不需要额外做转接板加工，能大幅缩短结构设计阶段的适配周期。电机本体的轴向尺寸经过紧凑化优化，定子铁芯采用高导磁硅钢片叠压而成，叠片之间的绝缘处理均匀，能有效降低高频运行时的铁损，减少电机长时间运行的温升，避免因为过热导致的扭矩衰减问题。后端盖预留了标准的接线端口，端口位置做了内凹处理，接线完成后连接器不会突出电机本体轮廓，在狭小安装空间内布线时不会和周边结构件产生干涉。

实际应用中，这类小规格步进电机常搭配细分型驱动器使用，能实现低转速下的平稳运行，不会出现明显的低频振动问题，适合用在对运行平稳性有要求的轻载传动场景，比如小型点胶机的Z轴升降、光学检测设备的镜头调焦机构、自动锁螺丝机的送料驱动位。设计这款电机的三维模型时，重点还原了实际产品的安装配合尺寸，包括法兰安装孔的中心距、输出轴的直径与伸出长度、本体的最大外轮廓尺寸、后端接线端口的位置与尺寸，结构工程师在做整机布局时，可以直接调用这个模型做干涉检查，不需要反复核对二维样本上的尺寸参数，能有效减少设计阶段的错漏。

从功能特性上看，这款电机的转子采用高性能永磁材料，保持扭矩足够应对常规的轻载传动场景，断电状态下能提供一定的自锁力，避免垂直安装的轴系出现下滑移位问题。壳体表面做了黑色氧化处理，既有一定的防锈能力，也能提升运行过程中的散热效率，端盖与壳体的配合面采用精密止口定位，装配后定子与转子的同轴度能控制在很小的公差范围内，运行时的噪音更低，机械磨损更小，能提升整机的使用寿命。在做结构配套设计时，需要注意预留电机的散热空间，不要将电机本体完全包裹在密闭的结构腔内，同时联轴器的选型要匹配输出轴的直径，避免因为配合过紧导致的轴承受力异常，或者配合过松出现传动间隙。

很多刚接触小型自动化设备设计的工程师，在选型这类小步进电机时，往往只关注标称的保持扭矩参数，忽略了安装尺寸的匹配和运行时的共振区间，这款模型在建模时还原了电机的实际重量分布，做运动仿真时可以更准确地计算轴系的转动惯量匹配，帮助工程师选择更合适的驱动器细分参数，避开设备运行时的共振点，提升整套机构的运行稳定性。另外，前端盖的安装孔做了沉头设计，使用内六角螺丝安装时，螺丝头不会突出法兰端面，安装后电机法兰能和安装面完全贴合，保证安装的垂直度，避免因为安装倾斜导致的轴系径向受力不均，延长轴承的使用寿命。
