DC590台式电源盒外壳结构设计

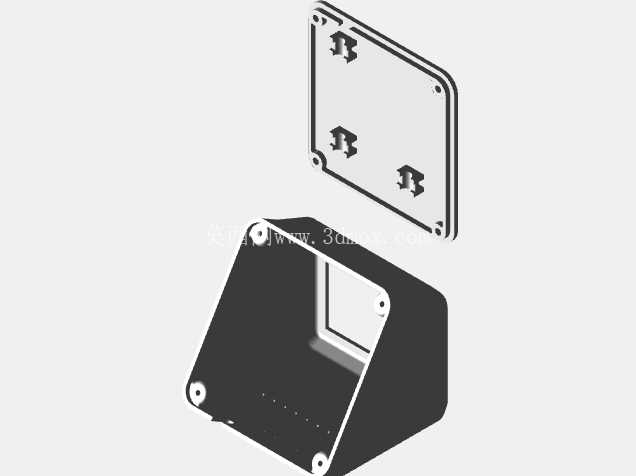

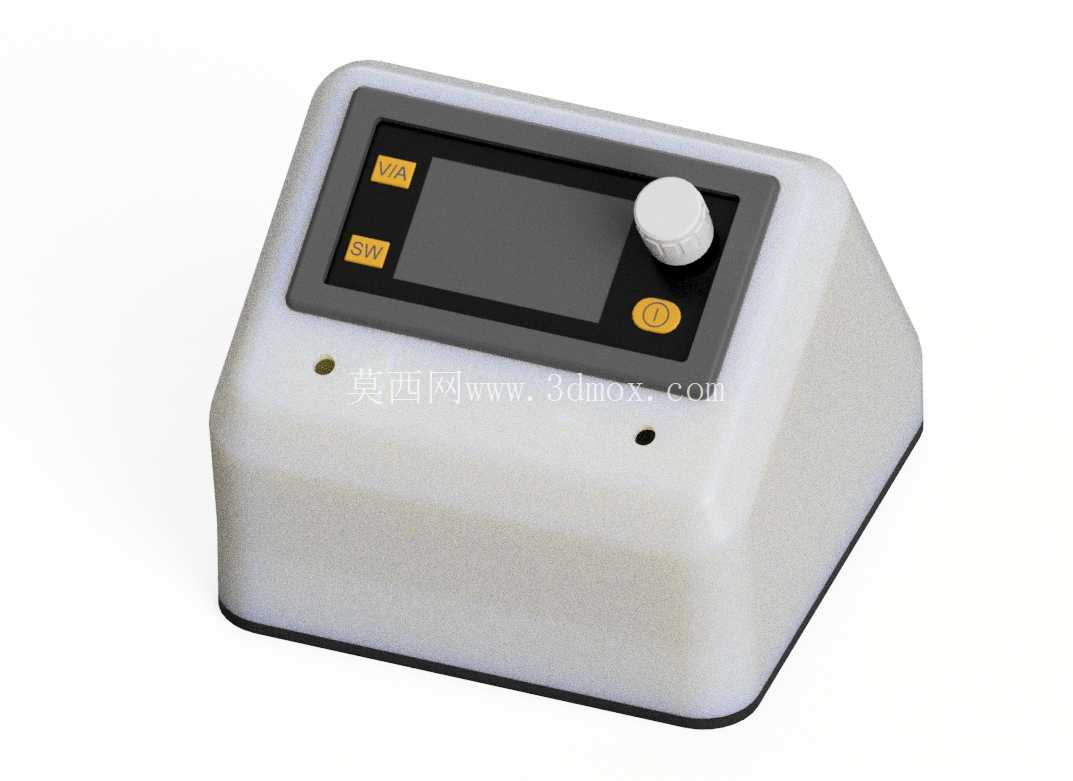

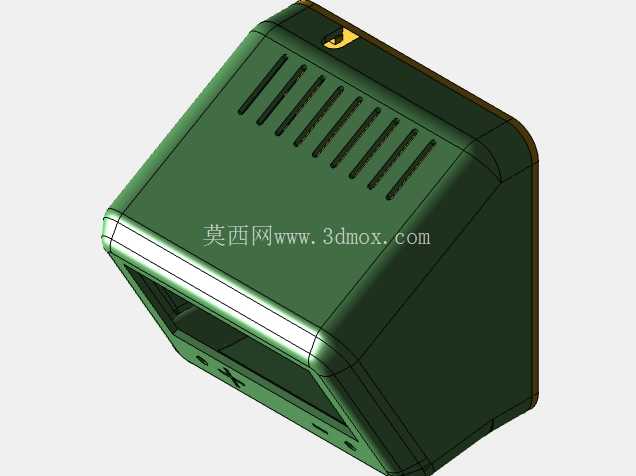

这款DC590电源盒外壳，是面向台式直流电源驱动类设备开发的防护承载壳体，日常在小型实验台供电、工业现场小功率设备直驱、教学实训台配套电源模块这类场景中使用，核心作用是为内部的电源调压、整流、保护电路提供物理防护，同时整合操作界面的安装位，让设备在桌面放置使用时操作逻辑顺手、防护等级满足常规室内工况要求。从结构设计思路来看，壳体整体采用上小下大的梯台式造型，底部做了加宽处理，放置在实验台或者设备机柜台面上时重心更低，即便操作人员频繁按压按键、旋转调节旋钮，也不会出现壳体侧翻或者移位的情况，底部边缘预留了一圈嵌装防滑胶条的卡槽，装配胶条后既能避免壳体刮伤工作台面，也能进一步提升放置的摩擦力，减少设备运行时轻微震动带来的位移。壳体正面的操作区做了内凹下沉式设计，将显示屏、状态指示灯、调节旋钮、电源开关全部整合在一块嵌入式的黑色面板区域内，下沉的边框可以在设备受到正面意外磕碰时，先由壳体边框承接冲击力，避免突出的旋钮、显示屏直接被撞损；两个状态指示灯分别对应电压、电流输出状态，布置在显示屏左侧竖向排列，操作人员站在设备正前方操作时，视线扫过显示屏就能顺带看到指示灯状态，不用刻意偏移视角。调节旋钮选用了带防滑纹路的圆柱旋钮，安装位在显示屏右侧，高度略高于面板平面但低于壳体上沿，既保证旋转调节时的操作手感，也避免设备叠放或者有物品从上方滑落时直接压到旋钮轴，造成电位器损坏。电源开关布置在旋钮下方，采用带黄色标识圈的圆形按钮，和黑色面板形成明显视觉差，紧急断电时可以快速定位按压。壳体上表面做了平缓的弧面过渡，没有尖锐的棱角，一方面是注塑成型时便于脱模，减少应力集中的位置，避免长期使用后边角处出现开裂；另一方面日常清洁台面时，擦拭布顺着弧面就能扫过壳体上表面，不会在直角缝隙里积灰。壳体侧面和背面预留了散热孔位与接线端口的安装缺口，散热孔采用下进上出的对流布局，底部的进风孔位置高于桌面5mm，避免桌面上的水渍、灰尘被直接吸入壳体内，上方的出风孔布置在壳体后侧靠上的位置，热风排出时不会直吹操作的人员。从安装边界来看，壳体内部做了多组十字型的螺丝柱，对应内部电源主板、显示板的安装孔位，螺丝柱的高度经过测算，装配后主板上的最高元器件距离壳体内壁留有3mm以上的安全间隙，避免元器件贴壁造成散热不良或者绝缘风险；壳体上下盖采用卡扣加螺丝的双重固定方式，侧边的隐藏式卡扣可以先实现上下盖的预定位，装配螺丝时不用人工持续按压对齐，提升装配效率，四角的固定螺丝隐藏在底部胶条的内侧，日常使用时不会看到外露的螺丝头，整体外观更整洁，也能避免螺丝长期暴露在空气中受潮生锈。壳体的壁厚设计遵循了均匀等厚的原则，整体壁厚保持在2.5mm，在螺丝柱、卡扣受力的位置做了局部加厚加筋处理，既不会因为壁厚不均导致注塑成型时出现缩痕、翘曲的问题，也能保证壳体整体的结构强度，在1米高度自由跌落至水泥地面时，壳体不会出现碎裂，内部元器件不会出现移位损坏。考虑到这类台式电源设备经常会被移动位置，壳体两侧没有突出的挂耳或者棱角，整体轮廓流畅，搬运时可以直接托住底部，不会有突出的结构硌手，壳体的边角都做了R3以上的圆角处理，搬运过程中即便碰到周边的设备或者人员，也不会造成磕碰划伤。
