带有限元安全系数校核的弧形机械臂结构

　　该弧形机械臂构件属于传动执行类承载部件，主要应用在中小载荷的往复摆动工位，常见于轻工自动化生产线的工件移送、小型专用设备的姿态调整机构中，承担末端执行件与动力输出端之间的力传递作用，工作过程中需要承受周期性的弯曲载荷与铰接处的交变接触应力，因此结构设计阶段的受力校核直接决定了整套机构的运行可靠性与服役寿命。从结构形态来看，该构件采用变曲率弧形轮廓设计，并非规则直臂结构，这种设计一方面是为了避让工位周边的设备干涉边界，在有限的安装空间内获得更大的摆动行程，另一方面弧形的力传导路径可以将集中载荷更均匀地分散到整个臂身，避免直臂结构在折弯处出现的应力集中问题。

　　臂身沿长度方向分布了多组不同直径的铰接孔，靠近上端的大直径孔用于与设备固定基座的转轴配合，是整个臂体的旋转支点，孔位周边做了局部加厚处理，用来抵消转轴转动时带来的挤压应力；沿弧形走向排布的中小直径孔分为两类，一类是用于安装附属管线固定卡、行程触发挡片的工艺安装孔，另一类是减重孔，在不削弱臂身整体抗弯截面模量的前提下去除非承载区域的材料，降低臂体自身重量，减少驱动端的动力负载。最下端的连接位用于安装末端执行夹具或者作业端头，孔位周边同样做了加强结构，抵消末端载荷带来的局部弯矩。

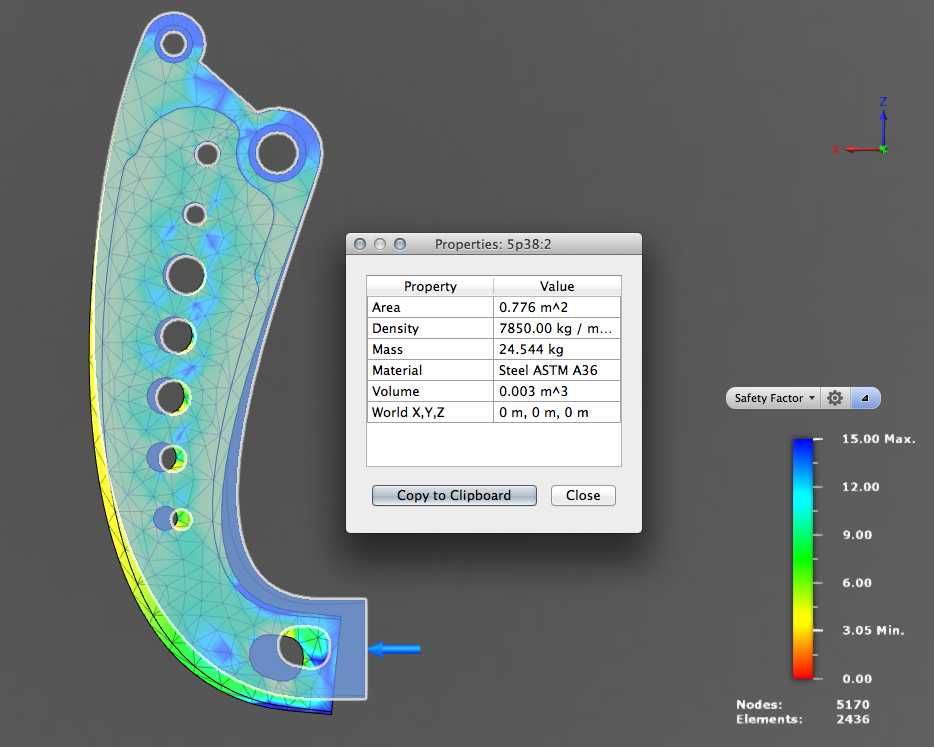

　　从有限元分析的结果来看，该结构采用常用的结构钢材料加工，整体安全系数达到3.05，完全满足一般工业场景下1.5-2倍安全系数的设计要求，应力分布沿臂身弧形走向呈现梯度变化，最大应力出现在下端铰接位与臂身过渡的区域，其余区域应力水平均远低于材料屈服强度，不会出现塑性变形风险。设计过程中，首先根据工位的摆动角度要求、末端载荷大小以及安装空间的边界尺寸确定了臂体的整体曲率半径与总长度，确保臂体在整个摆动行程内不会与周边的机架、输送线体发生碰撞；随后根据铰接点的受力方向，调整了臂身的截面厚度，在应力水平较高的下侧弧形边缘做了加厚处理，应力水平较低的上侧区域适当减薄，配合分布的减重孔实现强度与重量的平衡；最后对铰接孔的公差配合做了匹配设计，基座端的转轴孔采用H7公差等级，保证转动灵活性的同时避免间隙过大带来的运行抖动，末端连接孔根据安装的执行件类型选用对应的配合公差，保证连接刚性。

　　安装层面，该构件仅需要通过上端转轴与基座铰接，下端连接动力驱动连杆与末端执行件即可完成装配，不需要额外的复杂安装座，整体安装边界紧凑，适合在空间受限的专用设备内部布置，日常维护过程中只需要定期检查铰接孔的磨损情况，在转轴处补充润滑脂即可保证长期稳定运行。需要注意的是，该结构的受力校核是基于额定末端载荷下的静态分析结果，如果应用在有冲击载荷的工位，需要额外增加缓冲结构或者进一步提高局部结构强度，避免瞬时冲击载荷超过材料的承受极限。
