配电箱断路器空隙封堵MCB帽结构设计

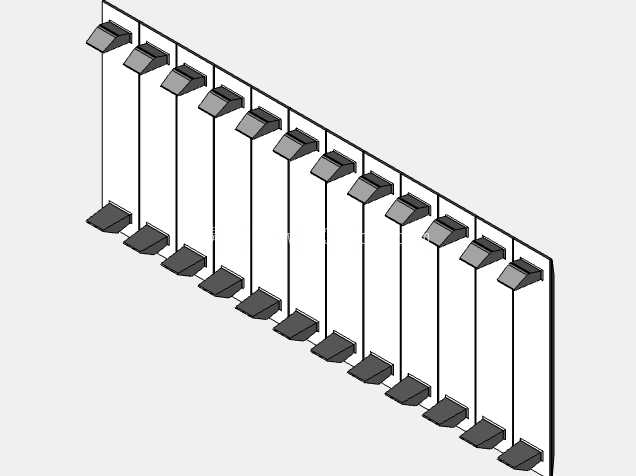

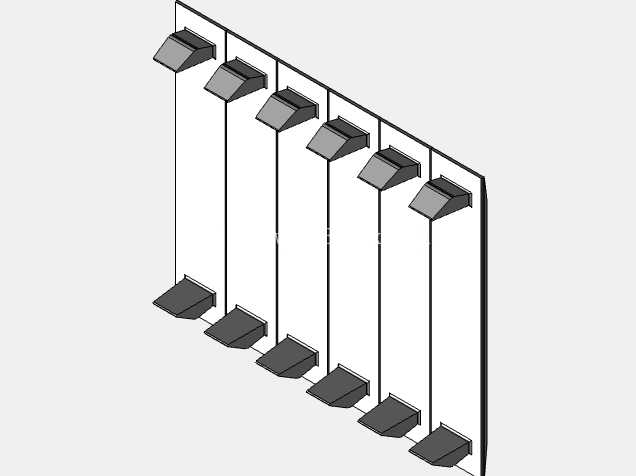

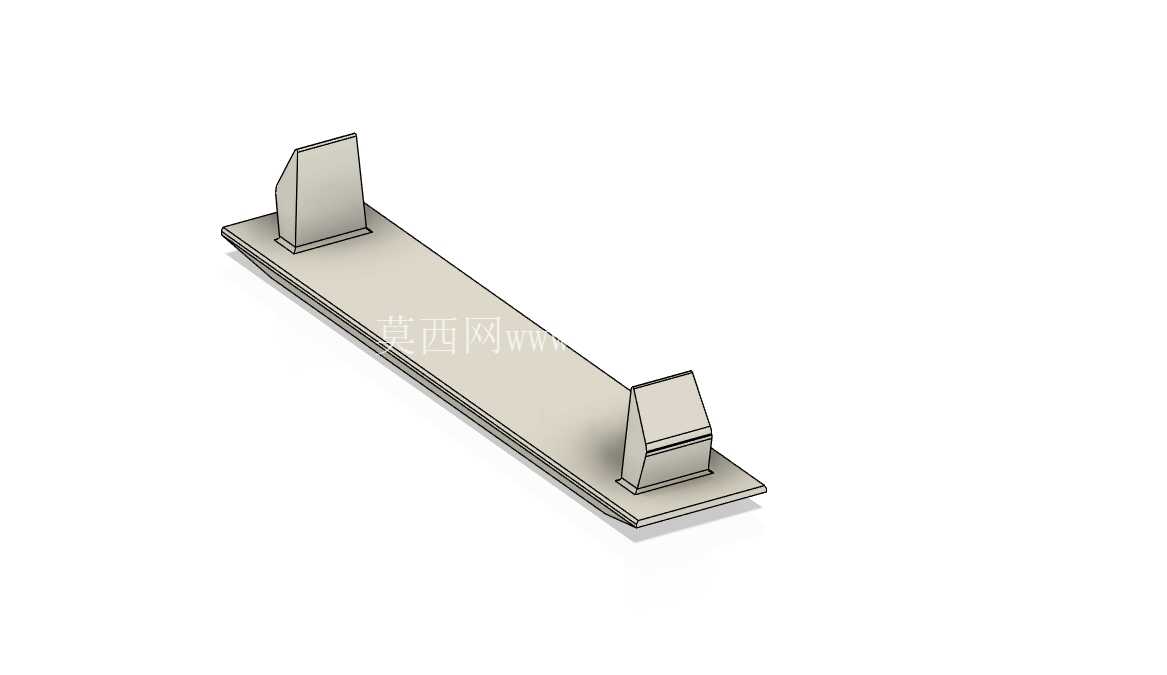

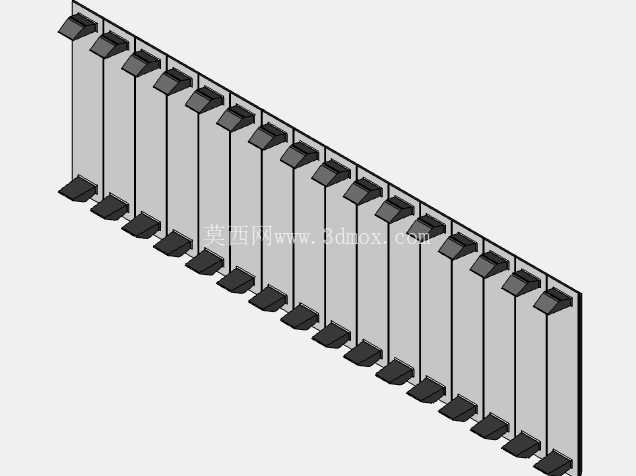

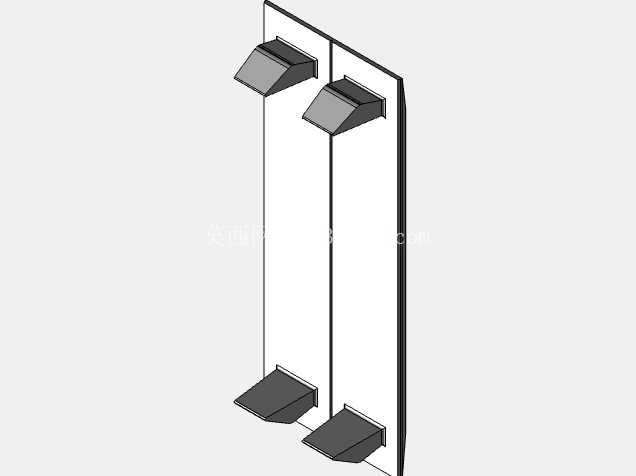

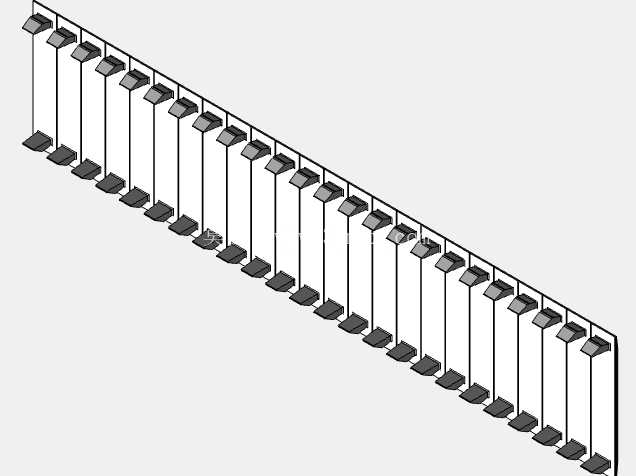

在低压配电系统的终端配电箱装配环节，断路器并排安装后相邻器件间的预留空隙一直是现场运维与装配阶段容易忽略的细节隐患，这类空隙不仅会破坏配电箱内部的防护完整性，还容易在长期使用过程中堆积灰尘、落入金属碎屑，甚至在运维操作时引发误触带电部位的风险，MCB帽就是针对这类场景开发的专用封堵结构件。从实际应用场景来看，这类封堵件主要适配终端配电箱内微型断路器的安装间隙，尤其是多回路并排排布的照明、动力配电箱内部，当回路配置未完全填满断路器安装位时，剩余的空隙位置就需要用对应规格的MCB帽进行封堵，本次设计的V2版本专门针对更宽的标准安装孔位做了适配调整，能够覆盖多数常规终端箱的安装间隙尺寸。从功能特性上看，该结构采用一体化冲压成型的长条基座搭配两端对称的卡扣支脚结构，基座部分为平直薄片状，能够完全覆盖空隙的外露开口，避免异物从正面落入配电箱内部的器件间隙中；两端的支脚采用带斜度的卡扣式设计，安装时无需额外紧固件，只需要对准安装孔位按压即可卡入固定，支脚侧面的限位台阶能够保证安装后与断路器安装面齐平，不会出现凸起或凹陷的情况，同时拆卸时也可以通过撬动支脚侧面的间隙快速取出，方便后期回路调整时的器件增减。在设计思路层面，该结构优先考虑了安装适配性与操作便捷性，整体采用对称式布局，没有额外的异形结构，既能够降低冲压加工的模具复杂度，也能避免安装时出现方向识别错误的问题；支脚的斜度设计经过反复调整，既保证了卡入时的顺畅度，不会因为过盈量太大导致安装费力，也保证了卡入后的固定强度，在日常运维的震动、开关门冲击下不会出现松脱掉落的情况；基座的厚度控制在与断路器外壳面齐平的尺寸，不会突出安装面影响配电箱面板的闭合，也不会因为厚度过薄导致结构强度不足，在长期使用中出现变形翘曲的问题。从安装边界与尺寸适配来看，该结构的整体长度对应标准断路器安装位的宽间隙尺寸，基座宽度完全覆盖空隙的横向开口，两端支脚的间距匹配配电箱安装导轨旁的标准固定孔位，安装后支脚卡入孔位的深度控制在3mm左右，既不会深入箱体内部触碰内部走线，也不会因为卡入深度不足导致固定失效；结构的所有边角都做了小圆弧过渡处理，没有尖锐的冲压毛边，避免安装过程中划伤操作人员的手部，也不会在后期运维时勾挂电线绝缘层造成绝缘破损。在实际配电装配场景中，这类封堵件虽然属于小型配套结构，但对配电箱的整体防护等级提升、运维安全性保障有着不可替代的作用，尤其是在粉尘较多的工业车间配电场景、人员操作频繁的商用建筑配电井内，完整的空隙封堵能够大幅降低异物进入配电间隙引发的短路、误触风险，同时也能让配电箱内部的排布更加整齐规范，符合低压配电施工的验收规范要求。设计过程中也充分考虑了不同厂家配电箱安装孔位的公差范围，支脚的卡扣尺寸预留了合理的公差适配量，能够兼容多数主流品牌终端配电箱的安装间隙尺寸，不需要针对特定品牌单独调整结构，具备较强的通用适配性。
