带9英寸HMI的集成式RIO工业控制面板

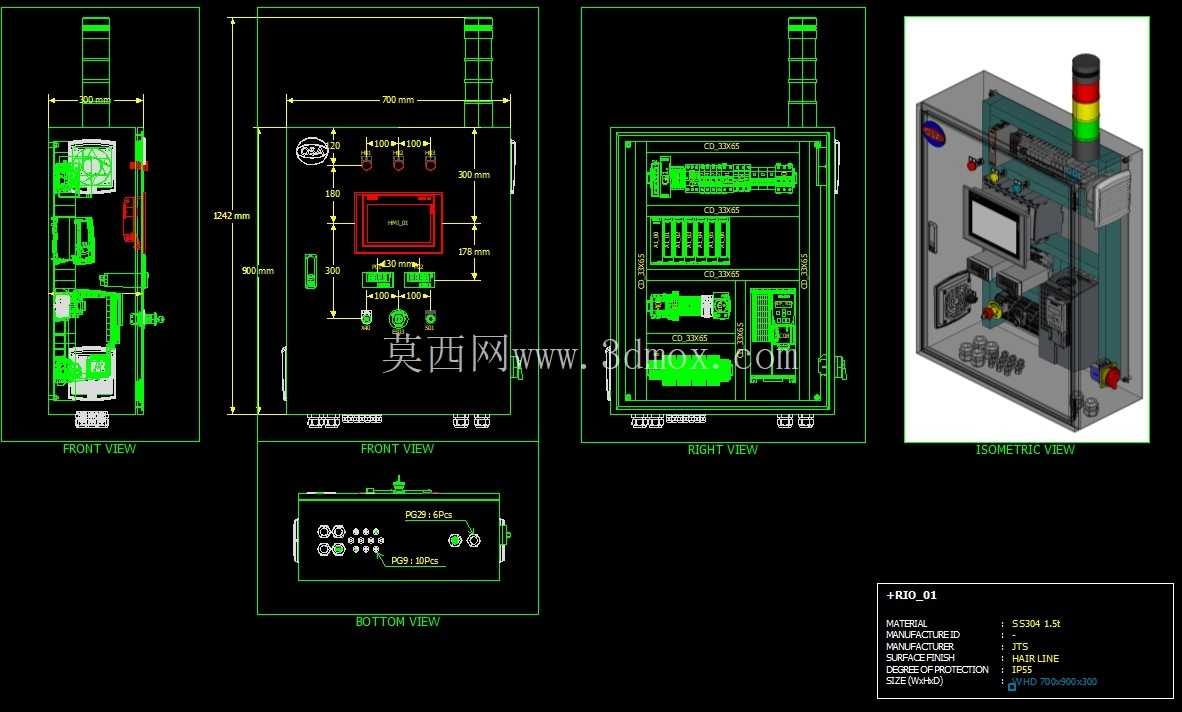

在制药、水处理这类需要对泵组、过程参数做集中管控的工业场景里，分散式的IO采集、独立的电机驱动回路、分离的人机交互终端往往会带来布线冗余、故障排查效率低、现场操作动线长的问题，这款集成式RIO控制面板就是针对这类痛点做的一体化设计。整机外形尺寸控制在700mm×900mm×300mm，属于壁挂式安装的紧凑型柜体范畴，300mm的进深可以很好适配车间立柱侧装、设备旁墙面挂载的场景，不会占用过多操作通道空间，安装时只需在柜体背部预留四个对应挂装孔位的固定点，同时预留底部线缆进出的走线空间即可，不需要额外做落地基座，适配老车间改造时的空间受限场景。

柜体采用密封式金属外壳设计，正面设置带锁的透明观察门，日常巡检时不用开门就能查看内部器件状态与HMI显示内容，需要操作或者维护时再开门作业，兼顾了防护性与操作便利性。柜顶集成红黄绿三色堆叠警示灯，可直接对接控制回路输出故障、运行、待机三类状态信号，现场人员在较远位置就能快速识别设备运行状态，不用凑近查看屏幕参数。

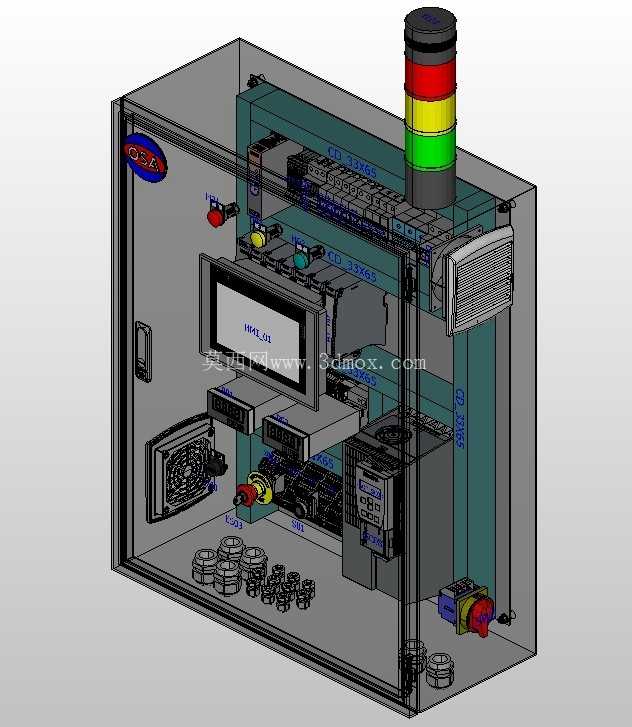

内部布局上做了明确的功能分区：上部区域排布IO接线端子与信号处理模块，方便外部传感器、执行器的线缆从柜顶进线后直接端接，减少柜内走线交叉；中部区域嵌入9英寸HMI触摸屏，屏幕安装角度做了轻微的向下倾斜调整，符合站立操作时的人体工学视角，避免长时间查看屏幕产生视觉疲劳，屏幕下方预留操作按钮安装位，设置急停、启动、复位等常用操作元件，操作人员不用进入系统菜单就能完成高频操作；下部区域排布电机驱动模块、开关电源、散热组件，其中散热风扇分别布置在柜体下部进风、侧上部出风的位置，形成顺畅的散热风道，保证柜内功率器件长时间运行时的温度处于合理区间，避免积热导致的器件寿命衰减。

功能层面，这款面板把操作员交互界面、电机驱动控制、过程参数监控三类功能完全整合在单台柜体内，不需要额外搭配独立的电控柜、操作箱、参数显示终端，针对泵组集中控制的场景，可直接接入pH传感器、电导率传感器的模拟量信号，在HMI界面实时显示过程参数，同时内置的逻辑控制回路可根据参数阈值自动调整泵组运行状态，也支持手动介入操作。所有IO端口都做了标识分区，数字量输入输出、模拟量通道、动力回路分区域排布，接线时不容易出现错接问题，后期维护时也能快速定位对应回路。

设计过程中充分考虑了工业现场的复杂环境，柜体的密封结构可阻挡日常生产中的粉尘溅入，所有器件的安装都采用标准导轨固定方式，后期更换器件时不需要重新打孔，直接在导轨上拆装即可，提升维护效率。柜内预留了约15%的备用安装空间，可根据后续工艺需求加装少量扩展模块，不用更换整台柜体，适配产线小幅升级改造的需求。线缆排布上采用线槽分段收纳，动力线与信号线分开走线，避免信号干扰导致的参数采集不准、控制信号误触发问题，每个接线端子都预留了线号标识位置，方便后期查线作业。
