适配M3插件的DIN导轨电子模块安装支架

在工业电控柜、桌面电子测试台的搭建场景中，DIN导轨作为标准化的电气元件安装载体，其配套的固定支架一直是零散电子模块集成的核心衔接部件。常规市售DIN导轨支架多为注塑量产的通用规格，针对爱好者自制的小型电子模块、定制功能板往往存在安装孔位不匹配、固定强度不足、无法适配非标准尺寸模块的问题，这款适配M3加热插件的DIN导轨支架，正是针对这类零散模块的导轨安装需求做的定制化结构设计。

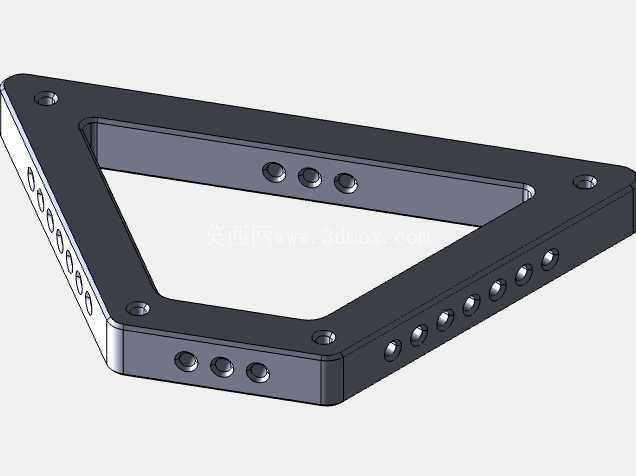

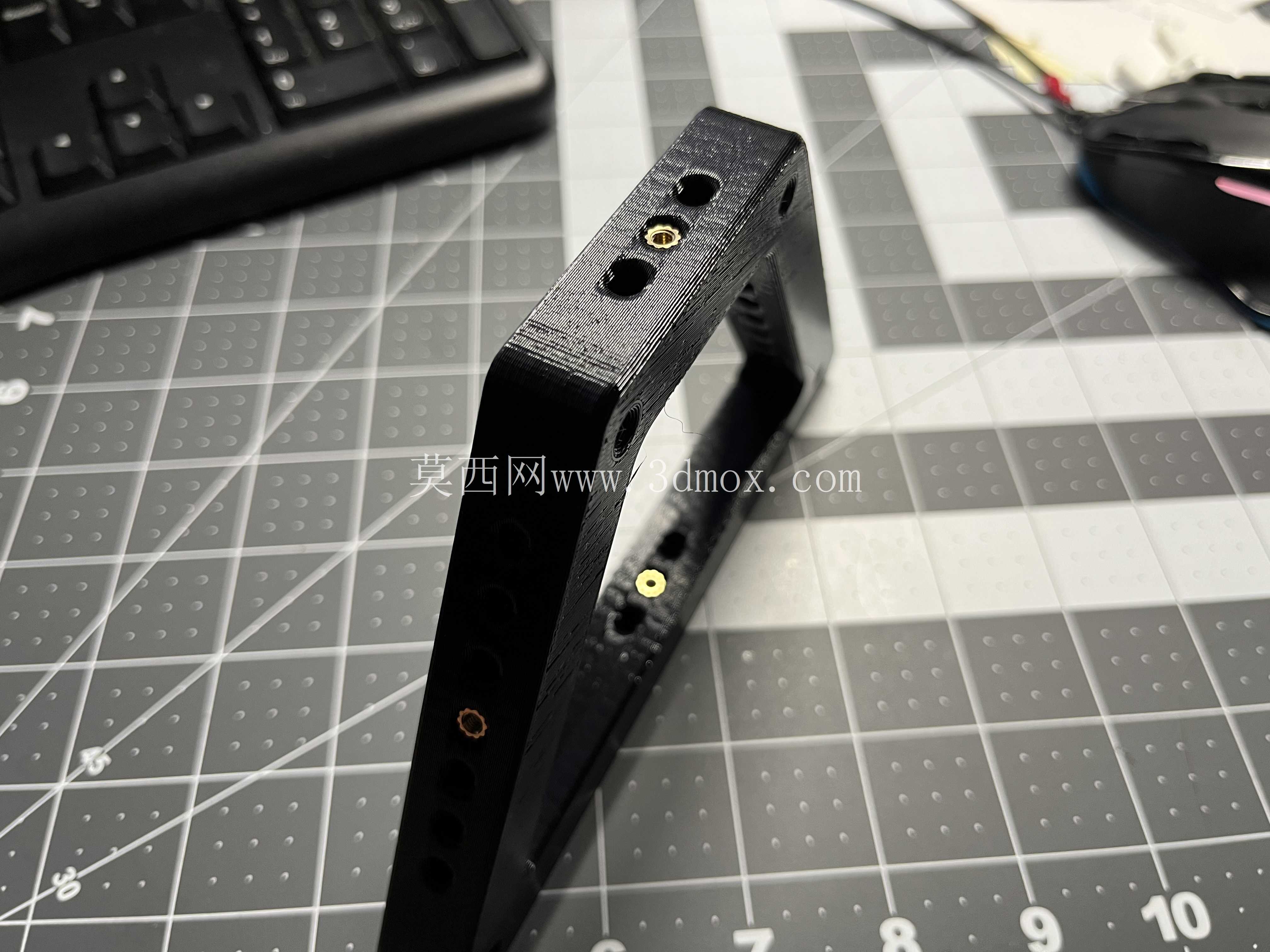

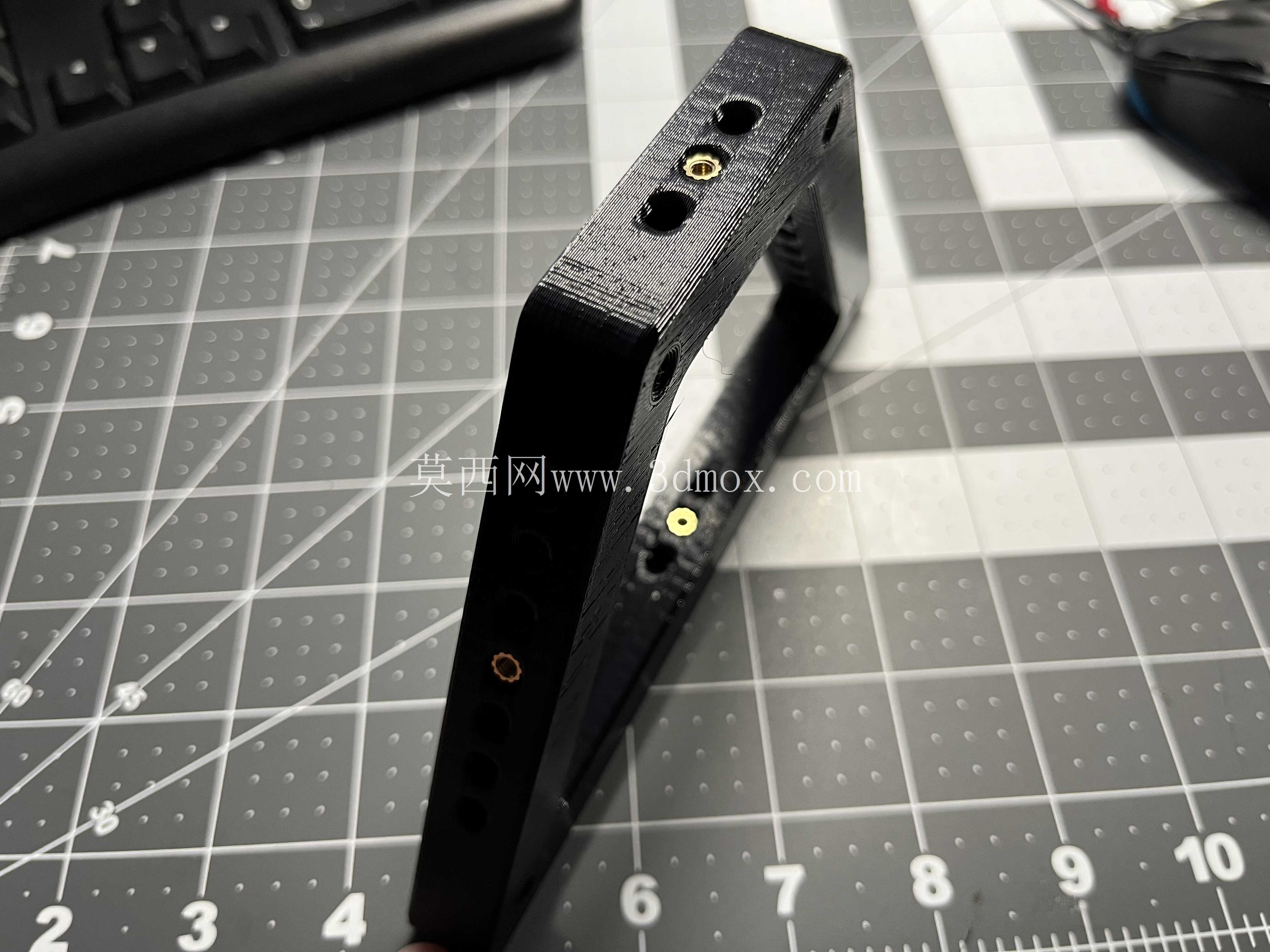

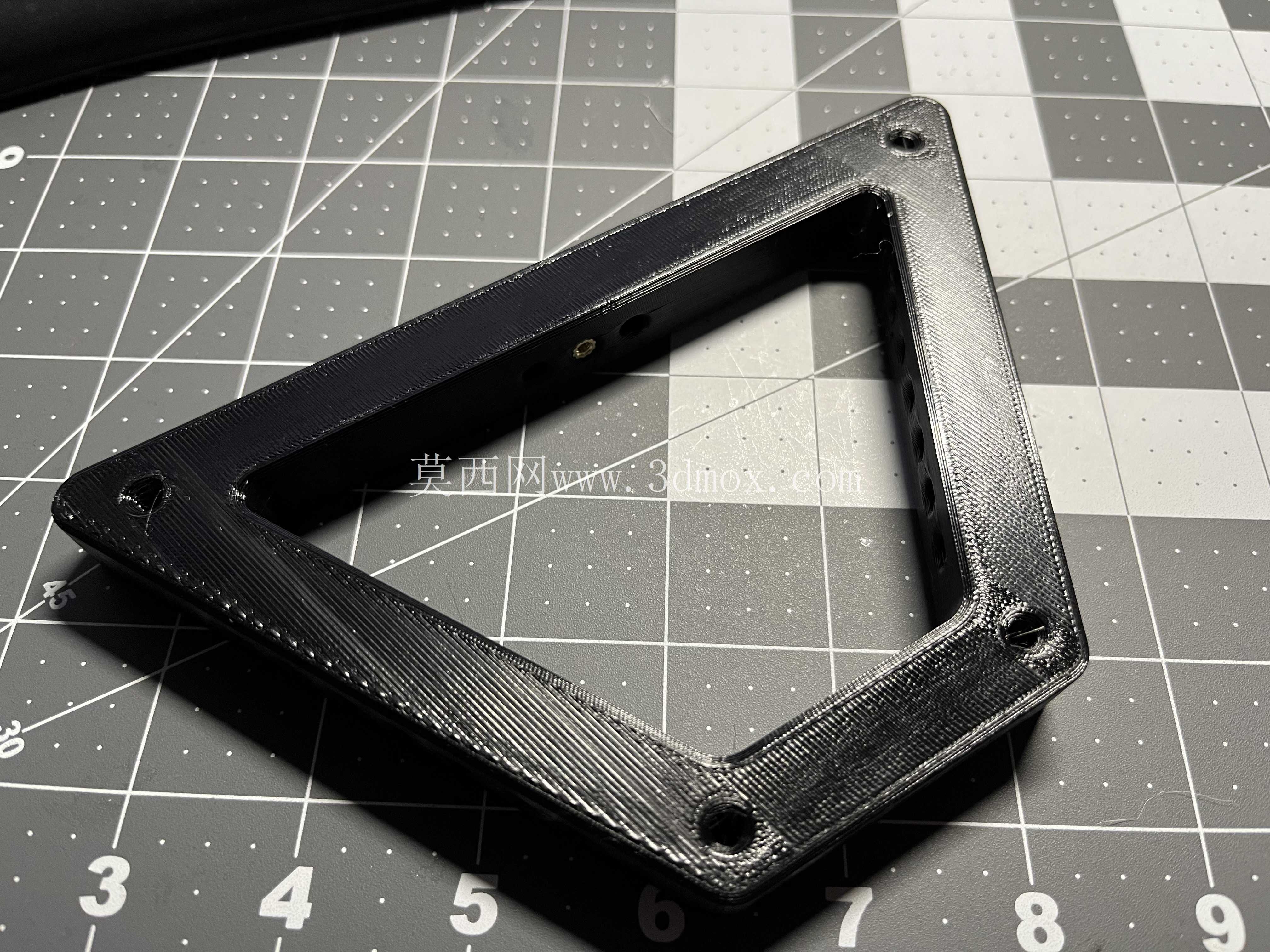

从实际安装边界来看，这款支架采用三角形镂空框架结构，整体外轮廓贴合DIN导轨的标准卡装宽度，框架内侧预留的镂空区域可以避让电子模块上的凸起接口、接线端子，避免安装后出现元件干涉。支架的四个角位预留了M3加热插件的安装孔，安装时可以通过热熔方式将铜质M3螺纹嵌件压入孔位，相比直接在塑料件上攻丝，这种嵌件结构能大幅提升反复拆装的螺纹耐用度，不会因为多次拧动螺丝出现塑料孔滑牙的问题，适合测试场景下频繁更换模块的使用需求。

设计思路上，这款支架没有采用全包覆的盒体结构，而是做了开放式的三角框架，一方面能减少3D打印时的材料消耗，缩短打印时长，另一方面开放式结构不会遮挡电子模块的散热面，对于带功率元件、工作时会产生温升的模块来说，能保证空气自然流通，避免密闭空间积热导致的元件工作异常。支架与DIN导轨配合的卡边做了适配标准35mmDIN导轨的卡扣结构，卡装时不需要额外螺丝固定，直接对准导轨边缘按压即可卡紧，拆卸时用一字螺丝刀撬动卡扣锁止位就能快速取下，不需要拆解导轨上的其他相邻元件，适配电控柜内密集排布元件的安装环境。

从功能特性来看，这款支架除了可以直接固定在标准DIN导轨上，也可以通过背面的预留孔位固定在桌面测试台的垂直安装面上，兼顾导轨安装与桌面固定两种使用场景。框架上的安装孔位采用通用M3规格，除了固定定制电子模块，也可以用来固定小型接线端子排、迷你降压模块、传感器转接板等标准小型电气元件，不需要额外做孔位改装。支架的壁厚做了均匀化处理，3D打印时不会出现局部壁厚过大导致的打印翘边、填充不均问题，打印层厚设置在0.2mm时就能获得足够的结构强度，日常使用中承受常规模块的重量不会出现框架变形、卡扣断裂的问题。

实际应用中，这类定制支架多用于电子爱好者的桌面测试台搭建、小型非标电控设备的内部元件固定，相比通用型导轨支架，它可以根据待安装模块的实际尺寸调整框架大小，孔位可以完全匹配模块的安装孔距，不需要额外做转接板，能大幅减少零散模块安装时的结构件数量，让电控柜或者测试台的内部布线更整洁。支架的三角结构相比矩形框架拥有更好的抗扭性能，在受到侧向碰撞时不容易出现弯折，能更好地保护上面固定的电子模块，避免因为支架变形导致的模块引脚脱焊、接线松脱问题。

安装时需要注意，M3加热插件的压入温度要匹配所选打印材料的熔点，PLA材料打印的支架压入嵌件时，烙铁温度设置在200摄氏度左右即可，温度过高容易导致支架孔位周围的塑料软化变形，温度过低则嵌件无法完全压入到位，会出现安装面不平整的问题。卡装到DIN导轨时，要先将支架一侧的卡扣勾住导轨的内卷边，再按压另一侧直到听到卡扣卡入的声响，安装完成后可以轻晃支架确认卡装到位，避免使用过程中支架从导轨上脱落。如果用于固定重量超过100g的模块，可以在支架与导轨的接触位点少量硅橡胶做辅助固定，提升大重量模块安装的可靠性。
