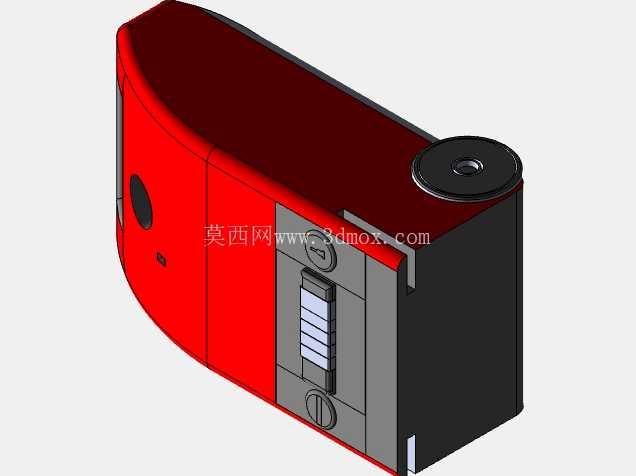

家用手持吸尘器整机结构爆炸拆解设计

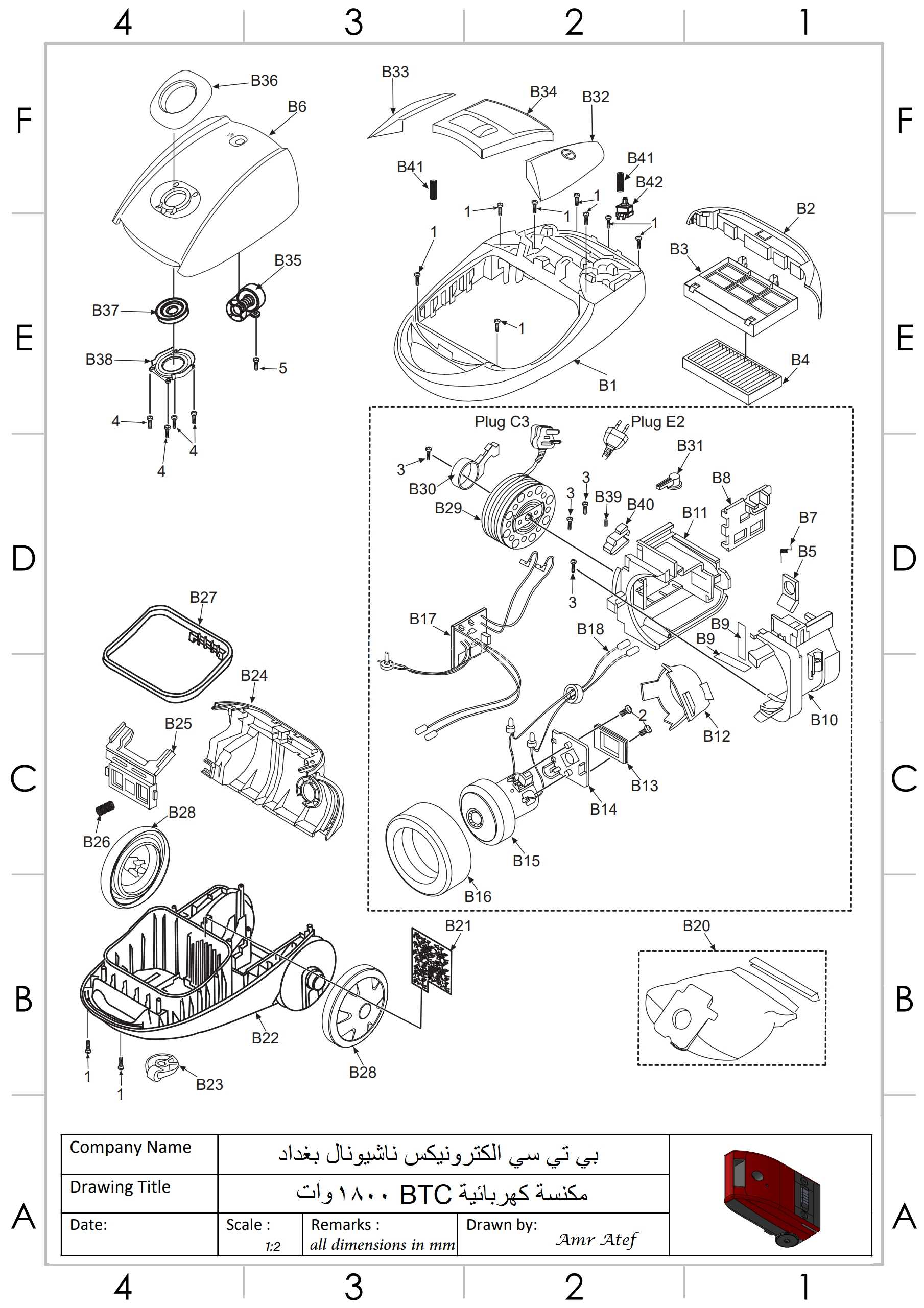

从拆解视图能看到，这套吸尘器的结构设计完全围绕日常清洁场景的实际使用需求搭建，没有冗余的装饰性结构，所有部件的排布都优先服务于气流路径优化与手持操作的配重平衡。先看核心的动力段布局，电机组件被安置在整机中下部的重心位置，周边配套的密封胶圈、减震垫、导线固定卡扣都做了独立的安装位设计，既可以避免运行时的震动传导到握持区域，也能让进风气流直接穿过电机散热通道后进入尘气分离区域，减少风阻损耗。上部的壳体分为前后两个对合的注塑件，接缝处设计了连续的止口结构，配合隐藏式卡扣完成装配，不需要额外打螺丝就能保证壳体的拼接强度，表面的按键开孔、装饰件安装位都做了0.3mm的拔模斜度，方便注塑生产时的脱模，也能减少后期装配的对位难度。

尘仓组件位于整机前端，和进风嘴直接连通，内部的滤网支架、密封胶条、尘杯卡扣都做了快拆设计，用户不需要额外工具就能直接取下尘杯倾倒垃圾，滤网的安装边界做了一圈环形的压合筋，装配后可以完全阻断未过滤的气流直接进入电机腔，避免灰尘磨损电机碳刷。底部的滚轮组件采用了独立的轮轴支架，轮体和支架之间预留了0.1mm的转动间隙，滚轮外包的软胶层可以在木地板、瓷砖表面移动时避免刮擦地面，轮轴的安装卡脚设计成带倒钩的结构，装配时直接卡入底壳的对应卡槽即可，不需要额外的紧固件固定，能有效减少整机的零件数量与装配工时。

再看附件部分的结构，不同功能的吸头接口都做了统一的快插卡扣规格，和主机的吸口完全匹配，缝隙吸头、毛刷吸头的连接段都设计了定位凸点，插入主机吸口后旋转15度即可完成锁止，使用时不会因为拉扯脱落。内部的走线全部沿着壳体的加强筋间隙排布，设计了专门的走线槽与压线扣，避免导线在壳体内晃动被运动部件磨损，电源开关的按键帽和内部微动开关之间预留了0.2mm的按压行程，既保证按键的反馈手感清晰，也不会因为装配公差导致按键卡滞。

从安装边界来看，整机的握持区域周长设计为128mm，符合成年人手掌的握持尺寸，整机重心落在握持位置前方15mm处，使用时手腕不需要额外施加平衡力，长时间握持清洁也不容易产生疲劳。所有外露的部件边缘都做了R2以上的圆角处理，没有尖锐的棱角，避免使用过程中划伤用户或者磕碰家具。底壳的进风栅格做了倾斜的导风角度，可以引导地面的灰尘随气流直接进入尘仓，不会在进风口处形成紊流导致灰尘残留。上壳的装饰件采用了嵌入式安装，和壳体表面的高度差控制在0.1mm以内，既保证外观的整体性，也不会因为凸起的结构积灰难以清理。

整套结构的零件拆分充分考虑了注塑生产的工艺性，所有壳体件的壁厚均匀控制在2.5mm，没有出现壁厚突变的位置，避免注塑时产生缩痕、翘曲等缺陷，筋位的厚度不超过主壁厚的0.6倍，防止表面出现缩印。各个部件的装配公差都做了合理的分配，卡扣连接的位置预留了0.15mm的装配间隙，过盈配合的密封位过盈量控制在0.3mm，既保证密封效果，也不会导致装配困难。从实际使用的场景出发，这套结构可以覆盖家庭日常的地面清洁、家具缝隙除尘、软装表面清灰等多种需求，所有易损件都设计成可单独更换的结构，后期维护不需要更换整机，能有效降低用户的使用成本。
