工业废气洗涤除臭净化成套装置结构

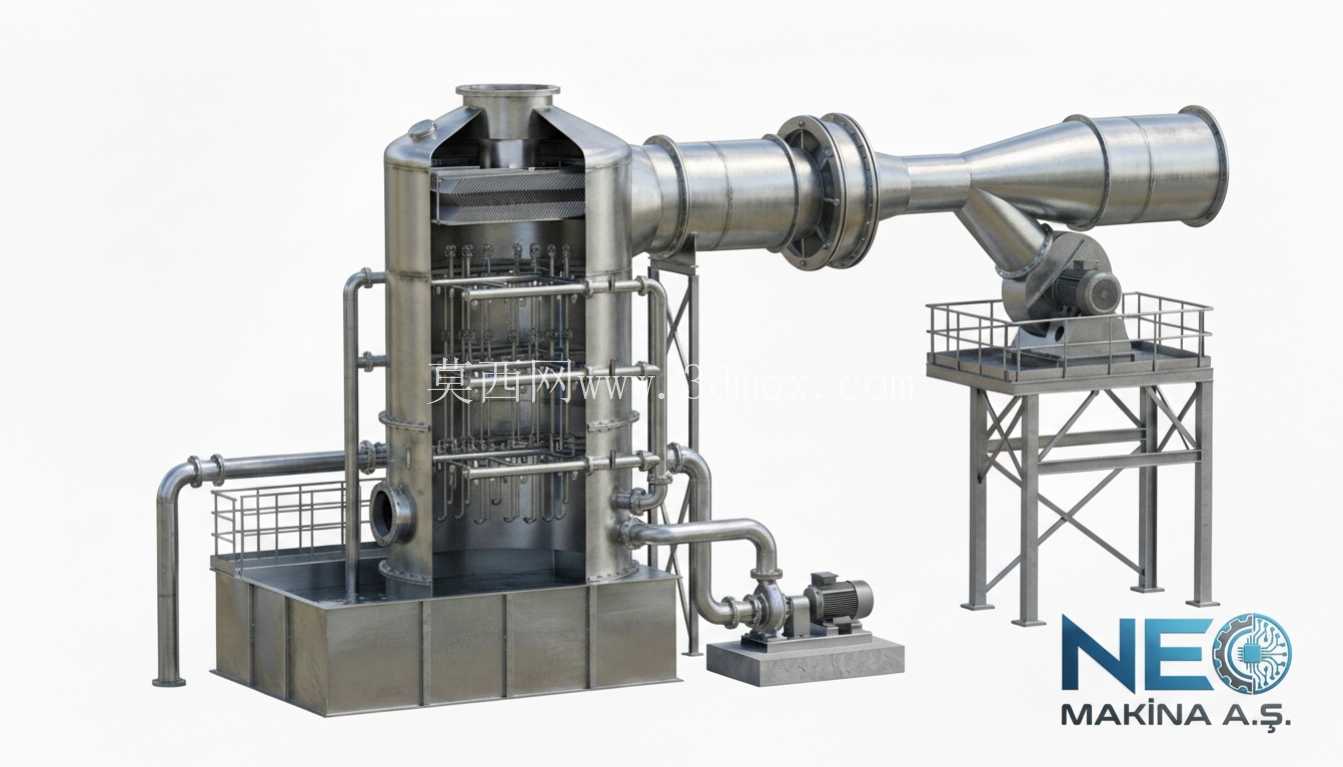

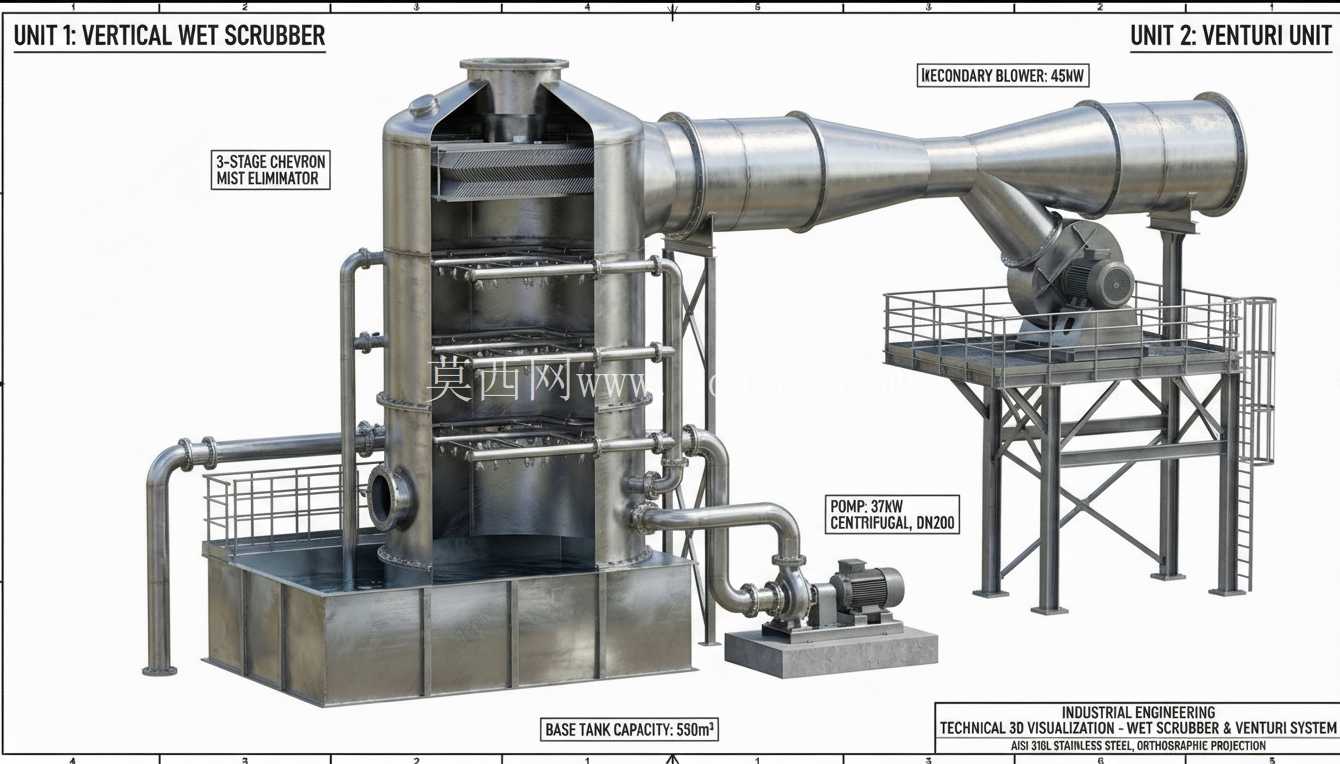

这套除臭净化装置主要面向涂装车间、化工生产区、垃圾中转场站、餐厨处理车间等存在异味废气、挥发性有机污染物、含尘烟气的作业场景，核心作用是对排出的废气进行多级洗涤、吸附、气液分离处理，去除废气中的恶臭组分、粉尘颗粒、水溶性有害物，最终排出符合大气污染物排放要求的洁净气体，避免无组织排放造成的厂区异味扩散、周边大气环境影响问题。整套装置采用立式塔体搭配侧置引风管路、循环泵组、高位风机平台的集成化布局，塔体底部设置方形循环液储槽，储槽上方为塔体主处理段，内部设置多层喷淋管路、填料支撑格栅、除雾层结构，外部配套循环液输送管路、阀门、检修人孔、爬梯护栏，侧方通过变径风管连接离心引风机，风机安装在带护栏的高位钢结构支架上，风机入口设置弯头导流段降低风阻，整套结构的管路连接均采用法兰对接，方便现场安装时的对位调整与后期密封检修。从结构设计逻辑来看，塔体采用立式圆筒结构是为了在有限占地范围内最大化气液接触路径，废气从塔体下部进风口进入后向上流动，与顶部喷淋下来的循环洗涤液逆流接触，多层填料层可以增大气液接触面积，让洗涤液充分捕捉废气中的粉尘与可溶性异味分子，经过洗涤的湿空气向上经过除雾层去除夹带的液滴后，从塔体上部出风口进入风管，由离心风机提供动力输送至后续排放段或者深度处理段；底部储槽用来储存循环洗涤液，配套的卧式离心泵负责将储槽内的洗涤液加压输送至塔内各层喷淋管路，形成稳定的循环喷淋系统，储槽侧面设置液位接口、排污口、补液口，方便运行过程中的液位监控、废液更换与定期清淤。安装边界方面，整套装置的主塔体为落地式安装，底部储槽需要做水平混凝土基础找平，基础尺寸要覆盖储槽外轮廓并预留检修操作空间，侧方的风机钢结构支架需要独立做基础固定，避免风机运行时的振动传递到主塔体造成管路焊缝疲劳开裂，风管的变径段采用渐扩渐缩结构，避免突然变径造成的局部风阻增大与气流紊流，风机进出口均设置软连接段，进一步阻隔振动传递；塔体外部的爬梯与护栏满足高空检修的操作空间要求，每层喷淋层对应位置都设置检修人孔，方便后期更换填料、检修喷淋头与内部支撑结构。实际选型适配时，需要根据处理风量匹配塔体直径与填料层高度，根据废气组分调整循环液的类型与喷淋密度，风机的风压需要克服塔体填料层阻力、风管沿程阻力、出口动压损失，循环泵的流量与扬程要匹配喷淋层的喷嘴数量与喷射压力，整套结构的管路流速控制在合理区间，避免流速过高带液或者流速过低造成管路积尘堵塞。从建模细节来看，塔体的筒体采用钢板卷焊结构，外部的加强圈、管路支座都做了对应建模，法兰的螺栓孔位、阀门的操作手柄、泵组的底座地脚螺栓孔、风机支架的斜撑加强结构都完整还原，方便设计人员直接参考做管路布局、基础载荷计算、安装空间校核，也可以作为同类废气处理设备方案设计时的结构参考，调整塔体尺寸、风机参数、管路布局即可适配不同风量、不同废气类型的处理需求，避免从零开始建模出现的结构遗漏、安装空间考虑不足的问题。
