定制化带警示标识电气防护外壳结构设计

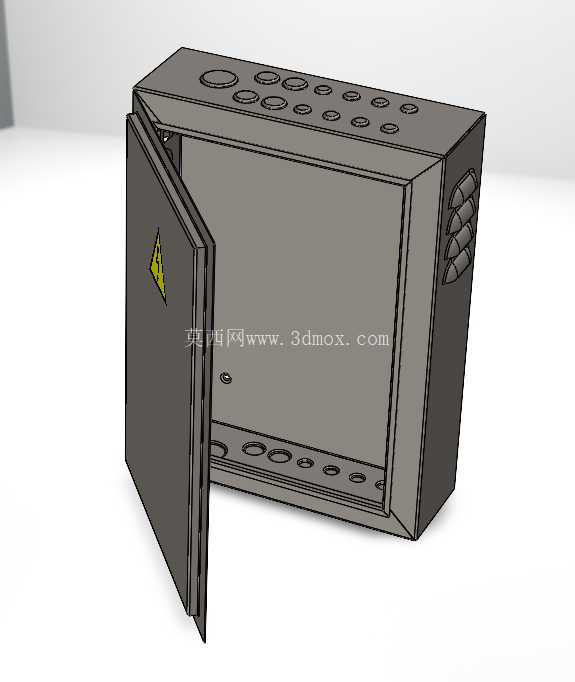

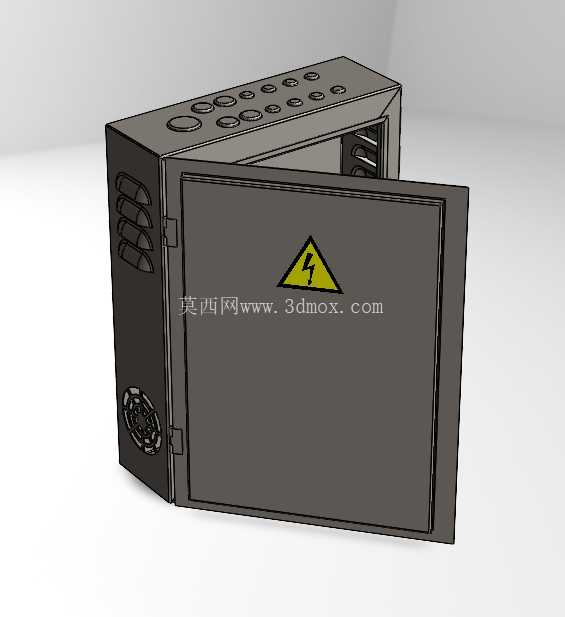

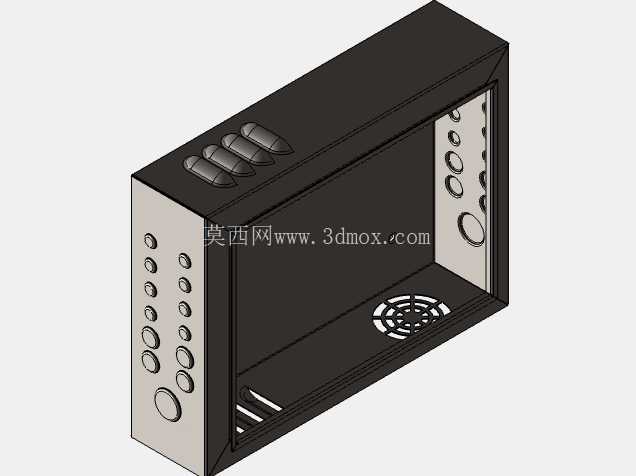

这款电气外壳主要面向工业现场低压电气元件的集成安装场景，常见于车间生产线旁的动力回路分线、小型设备的电气控制单元搭载、户外临时配电点位的元件防护等工况，能够为内部安装的断路器、接线端子、小型继电器、开关电源等元件提供可靠的物理防护，隔绝现场粉尘、飞溅切削液、意外触碰带来的安全隐患，同时外壳表面的高压警示标识能够直观提醒现场运维人员注意带电风险，降低误操作带来的安全事故概率。从功能特性来看，外壳采用单开门铰接结构，门体与箱体配合处预留了密封件安装槽位，可根据使用场景的防护等级需求加装橡胶密封条，满足IP54及以下防护等级的使用要求；箱体顶部排布的多组圆形敲落孔，可根据现场进出线的线缆规格、走线方向灵活敲除对应孔位，无需现场二次钻孔，大幅降低现场施工的工作量，敲落孔的孔径覆盖了常见的PG16、PG21、PG29等线缆接头规格，适配10平方到50平方的多股铜芯线缆进出线需求；箱体侧面设置的多组冲压百叶窗结构，搭配内侧可加装的防尘滤网，能够在阻挡大颗粒粉尘进入箱体内部的同时，形成自然对流散热通道，避免内部电气元件长时间工作时热量积聚导致的温升过高问题，百叶窗的冲压角度经过优化，可防止垂直滴落的液体直接进入箱体内部，满足常规工业场景的防淋要求；箱体侧面下部预留的风扇安装位，可根据内部元件的总发热功率选配轴流散热风扇，当内部功耗超过200W时加装风扇形成强制风冷回路，保证高温环境下内部元件的工作温度处于额定范围内。从设计思路来看，整体采用钣金折弯拼接的结构形式，所有折弯处均预留了合理的折弯内R角与折弯避空位，避免折弯加工时出现材料开裂或者尺寸超差的问题，箱体的拼接边采用点焊加密封胶的工艺路线，既能够保证箱体的整体结构强度，又能避免拼接缝隙带来的防护等级下降问题；门体与箱体之间采用可拆卸式铰接结构，安装时可根据现场开门方向的需求调整铰链安装位置，实现左开或者右开的切换，适配不同安装空间的开门操作需求；门体上的警示标识采用凹陷式冲压结构，可直接粘贴标准警示标签或者丝印警示符号，避免长期使用过程中标识磨损脱落；箱体内部预留了多组安装螺柱孔位，可直接固定标准DIN导轨或者元件安装板，电气元件的安装孔位兼容常规低压电气元件的安装尺寸，无需额外加工转接件。从外形尺寸与安装边界来看，这款外壳的整体尺寸适配小型电气控制单元的安装需求，箱体深度可容纳厚度不超过120mm的元件安装板，内部净空高度满足3P断路器的安装空间要求，箱体背部预留的四个壁挂安装孔，孔距符合常规电气箱体的壁挂安装标准，可直接固定在墙面或者设备机架的标准安装梁上，安装孔位采用长圆孔设计，可抵消现场安装时的孔位加工误差，降低安装对位难度；门体开启角度可达到120度，完全开启后不会遮挡内部元件的接线与操作空间，方便运维人员进行接线调试与故障排查；箱体的板材厚度选用1.2mm的冷轧钢板，在保证整体结构强度的前提下控制整体重量，单人即可完成壁挂安装操作，板材表面可根据使用场景需求做喷塑处理，户外使用时可选用户外级粉末涂层，提升耐紫外线与耐腐蚀性能，满足不同工况的使用需求。在实际选型应用时，需要先核算内部安装元件的总发热功率，确认自然散热是否满足温升要求，若总发热功率较高则需要选配侧装风扇形成强制风冷，同时根据现场进出线的方向与数量，提前规划敲落孔的使用位置，避免不必要的孔位开启导致防护等级下降；安装时需要保证箱体的接地螺柱可靠接入车间接地网，避免外壳带电带来的触电风险，门体与箱体之间需要加装接地跨接线，保证门体与箱体之间的电气连续性，满足电气安全规范要求。
