6kV箱式变电站内部安装布局结构

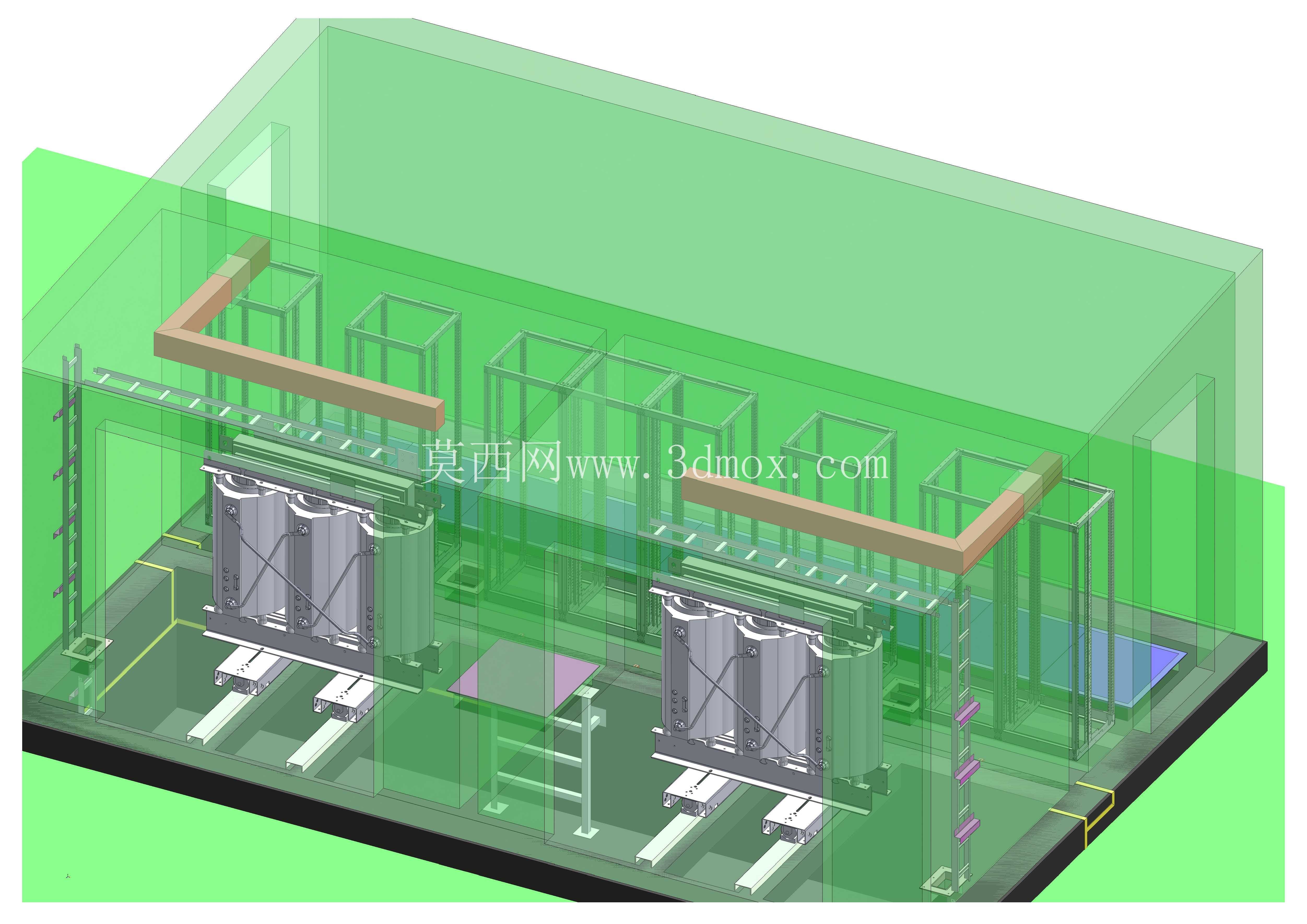

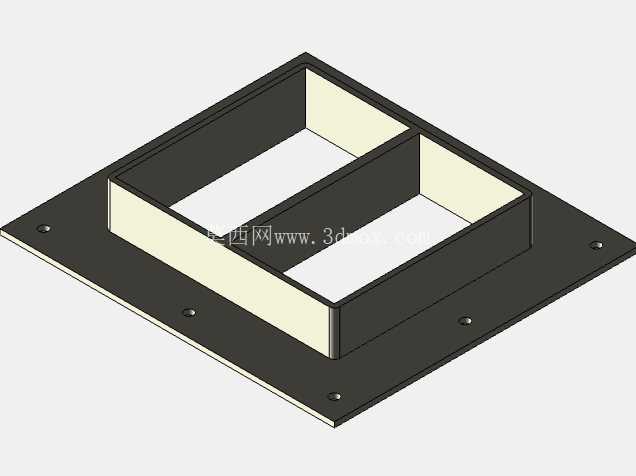

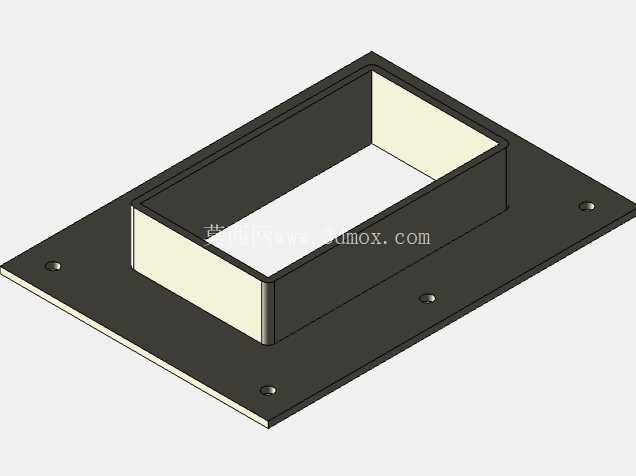

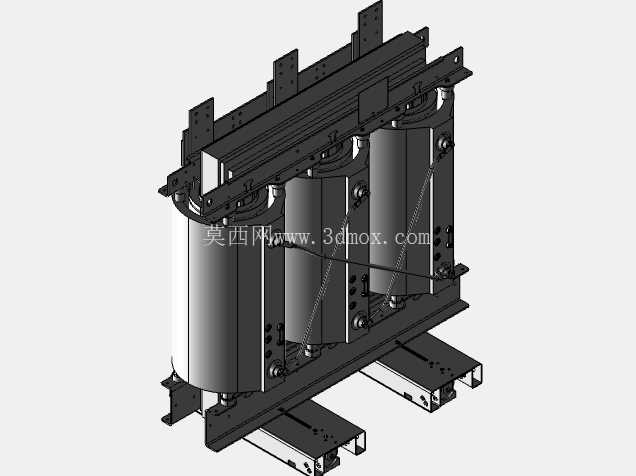

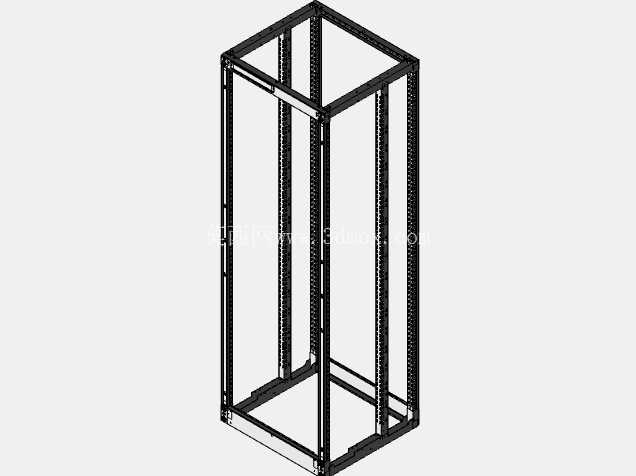

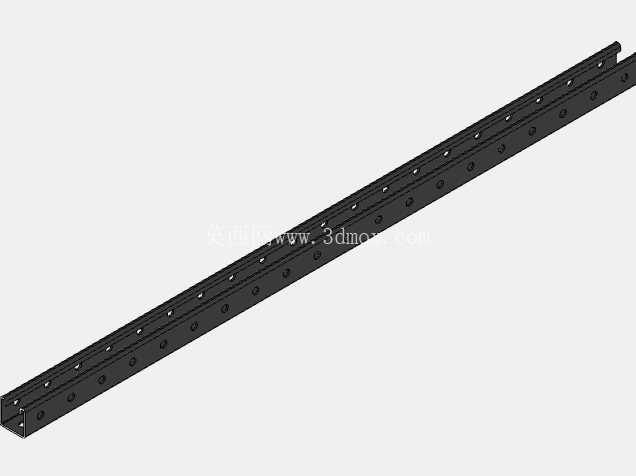

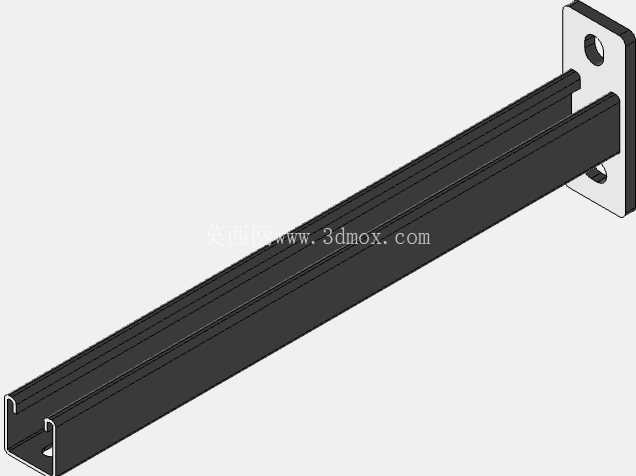

这套三维结构完整还原了6kV等级箱式变电站的内部安装排布逻辑，在户外配电、工矿临时供电、小型工商业园区配电场景中，这类预装式配电装置的内部布局合理性直接决定现场安装效率、后期运维便利性以及运行安全冗余。从结构呈现来看，整个箱体采用全封闭外壳设计，外壳预留的检修通道宽度完全满足高压柜操作、日常巡检的安全距离要求，两侧的爬梯结构直接连通箱体顶部的出线桥架位置，方便后期线缆敷设与顶部设备检修作业，无需额外搭设临时作业平台。内部高压柜体采用双列排布方式，每列柜体底部都设置了独立的安装基座，基座与箱体底架之间预留了200mm的电缆敷设夹层，高压进线、二次控制线缆可以沿着夹层内的专用走线架分槽敷设，避免强电与弱电线路交叉产生的电磁干扰，同时也能防止线缆长期浸泡在底部积水中引发绝缘故障。柜体顶部的母排连接区域设置了独立的绝缘隔离挡板，挡板与柜体框架采用卡扣式连接，后期母排检修时无需拆除大量固定螺栓即可快速拆卸，大幅缩短停电检修时长。箱体侧壁预留的通风百叶位置与内部柜体的散热通道完全对齐，自然通风状态下可以带走柜体运行产生的热量，避免夏季高温时段柜内温度过高触发保护装置动作。设计过程中充分考虑了现场吊装与安装的边界条件，整个箱体的底架设置了统一的吊装点位，吊装点位的受力经过校核，满足整体吊装运输的强度要求，现场安装时仅需要提前做好混凝土基础，将箱体整体吊装就位后连接进出线电缆即可投入使用，相比传统现场砌筑的配电房能够缩短70%以上的现场施工周期。内部的接地干线沿着箱体底架、侧壁形成完整的闭合环路，所有高压柜体、金属外壳、检修爬梯都与接地干线可靠连接，接地电阻满足高压配电装置的安全规范要求，避免设备漏电时引发人员触电风险。柜体之间的操作通道预留了足够的操作空间，高压断路器手车拉出时不会与对面柜体或者箱体侧壁发生干涉，运维人员操作时可以站在绝缘垫上完成所有倒闸操作，无需额外调整柜体位置。箱体顶部的防水檐结构采用内高外低的倾斜设计，雨水落下时会沿着檐边直接排出箱体外部，不会顺着接缝渗入箱体内部，顶部的桥架接口处设置了防水密封胶圈，线缆穿入后可以做密封处理，防止雨水顺着线缆流入柜内。从安装边界来看，整个箱体的外部尺寸适配大多数户外配电场地的占地要求，不需要额外征用大面积土地，基础施工时仅需要按照底架的安装孔位预留固定螺栓即可，不需要做复杂的土建结构。内部的元件排布遵循高压区、低压区分区设置的原则，高压进线柜、计量柜、出线柜按照供电流向依次排布，二次端子室设置在每个柜体的前侧上部，运维人员接线、查线时不需要打开高压柜后门，降低误入带电间隔的安全风险。柜体底部的电缆穿孔都设置了防火封堵模块，电缆敷设完成后可以将模块压紧密封，一旦柜内发生火情，能够阻止火势沿着电缆夹层蔓延到其他柜体内，提升整个装置的防火性能。
