高亮度3W贴片式LED灯珠结构设计

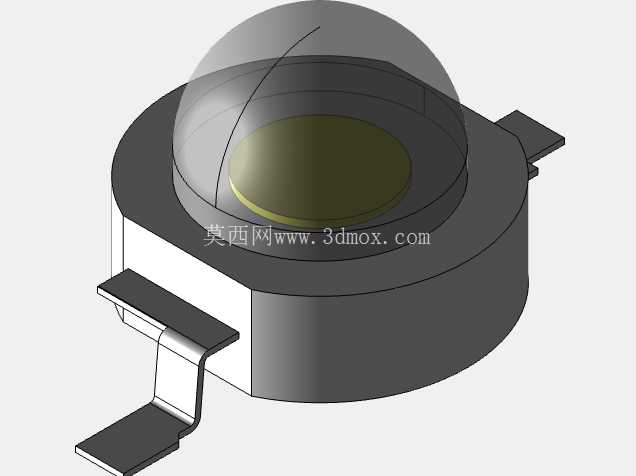

这款3W功率的贴片式LED器件，在车载照明、工业信号指示、小型便携照明设备的光源选型中应用十分广泛，区别于直插式LED器件，SMD封装的结构更适配自动化SMT贴装产线的生产流程，能够大幅降低电路板组装环节的人工干预占比，提升整机组装的一致性。从结构设计逻辑来看，器件采用半球形光学透镜作为出光面，透镜弧度经过光学折射路径校核，能够将芯片发出的光线以预设的出光角度向外投射，减少光线在封装内部的全反射损耗，提升光输出效率。透镜下方的热沉基座采用高导热系数的金属材质冲压成型，基座与引脚为一体化结构设计，既承担了芯片工作时的热量传导路径，也作为贴片焊接时的机械固定结构，这种一体化冲压结构避免了多组件拼接带来的热阻叠加问题，能够让芯片结温快速传导至PCB焊盘区域，保障3W功率下长时间工作的结温处于安全阈值内。两侧伸出的成型引脚采用弯折冲压工艺加工，引脚的共面度控制在SMT贴装的公差要求范围内，焊接时能够与焊盘充分浸润，避免虚焊、立碑等贴装不良问题，引脚的宽度与厚度经过载流能力校核，能够承载3W功率下的工作电流，同时兼顾焊接后的机械连接强度，在常规的机械振动工况下不会出现引脚断裂、焊点脱落的问题。器件的封装腔体采用围坝结构设计，在芯片固晶、键合完成后填充封装胶体，既保护内部的发光芯片与键合金线不受外界水汽、粉尘的侵蚀，也通过胶体折射率的匹配进一步提升光线出射效率。从安装边界来看，这款SMD器件的整体外形为圆形基座搭配两侧伸出引脚，在PCB布局时需要预留对应直径的焊盘区域，引脚焊盘的长度需要匹配引脚弯折后的伸出长度，焊接时的回流焊温度曲线需要匹配器件封装材质的耐温特性，避免高温下透镜变形、胶体开裂。在实际的车载照明应用场景中，这类高亮度SMD LED常被用于车内阅读灯、车门迎宾灯、仪表台指示背光等位置，相比传统的插脚LED，其更低的安装高度能够适配超薄化的内饰结构设计，不需要预留过高的垂直安装空间，同时贴片式的结构能够让光源板的整体厚度压缩至更低水平，适配汽车内饰紧凑的安装空间。在工业设备的信号指示场景中，这类3W高亮度LED能够在强光环境下保持足够的可视距离，配合对应的导光结构可以作为设备运行状态、故障报警的指示光源，金属基座的散热结构能够让器件在工业现场的宽温度范围环境下稳定工作，不会因为长时间点亮出现光衰过快的问题。建模过程中需要重点关注透镜与基座的配合公差，透镜与基座的结合面需要设计对应的定位止口，保证封装时透镜的同轴度，避免出光角度出现偏移；引脚的弯折半径需要符合金属冲压的工艺要求，过小的弯折半径会导致冲压过程中引脚出现微裂纹，影响后续使用的机械强度与载流可靠性；热沉基座的平面度需要控制在合理范围内，保证贴片焊接时与PCB表面的贴合度，降低热传导路径的热阻。
