JST系列压接端子母头外壳结构设计

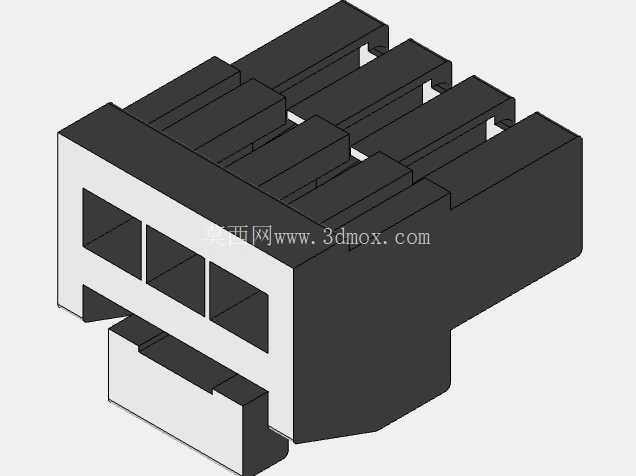

在汽车线束、工业控制板卡的信号传输链路里，这类压接式母头外壳是高密度信号对接场景里的核心连接件，日常做车载电控单元的线束排布时，经常会用到同系列不同pin数的接插件，从3pin到7pin的规格覆盖了传感器信号传输、小电流控制回路对接的绝大多数需求，很多人做接插件选型时容易只关注端子的载流能力，忽略外壳的结构限位设计，实际上外壳的卡扣配合精度、插针导向槽的公差控制，直接决定了现场装配的效率和长期使用的接触可靠性。

这次的结构设计里，首先考虑的是现场压接作业的便利性，外壳内部的端子腔采用等间距排布，每个腔体入口做了15度的导向倒角，压接好导线的端子从尾部插入时，不需要刻意对准就能顺着倒角滑入腔体，不会出现端子插歪导致的塑壳内部弹片变形问题，腔体内部设置了两级倒刺卡合结构，端子插入到位后会听到清晰的卡扣声响，同时倒刺会卡住端子肩部的定位台阶，哪怕线束受到轴向的拉扯力，端子也不会从塑壳里退针，这一点在汽车震动工况下尤为重要，很多车载接插件的接触故障，本质都是退针导致的信号瞬断。

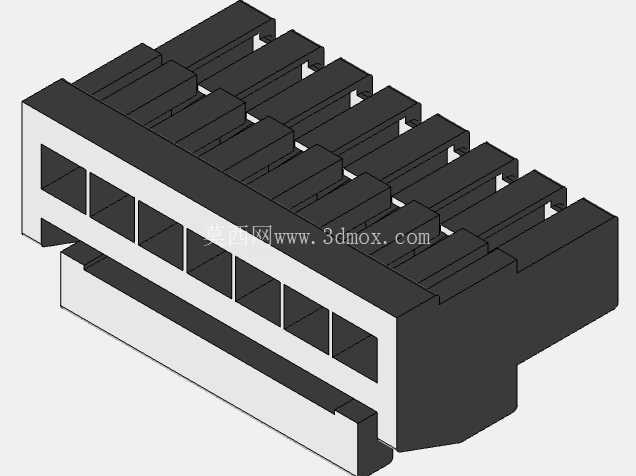

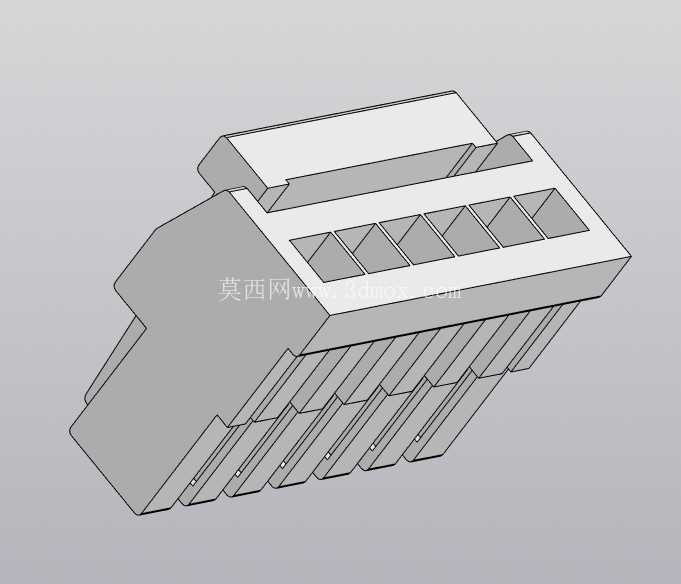

从安装边界来看，这款7pin规格的母头外壳，整体宽度控制在14mm以内，插合面的高度为5mm，尾部的导线出线口做了阶梯式的防呆设计，不同pin数的同系列外壳，防呆凸台的位置有细微差异，能从物理上避免不同pin数的公母头误插，很多车间装配时工人不会仔细核对接插件型号，靠物理防呆结构就能直接杜绝错装问题，比装配作业指导书的提示要可靠得多。外壳侧面设置了和公头配合的弹性锁扣，锁扣的按压位置做了防滑的纹理凸起，工人戴劳保手套操作时也能轻松按压解锁，不会出现手套打滑拆不开接插件的问题，锁扣的解锁行程设计为2mm，按压力度控制在15N左右，既不会因为震动导致锁扣松脱，也不会因为按压力度过大导致塑壳断裂。

设计过程中还特意考虑了塑壳成型的工艺性，所有的加强筋厚度都控制在1.2mm，和主体壁厚保持一致，避免注塑成型时出现缩痕、翘曲的问题，插合面的密封槽预留了0.3mm的公差余量，后续如果需要做防水升级，直接在槽内加装适配的硅胶密封圈就能达到IP67的防护等级，不需要重新开模调整主体结构。端子腔之间的分隔筋厚度为0.8mm，既能保证相邻端子之间的绝缘距离，满足250V额定电压下的爬电距离要求，也不会因为筋位过薄导致注塑时填充困难，出现缺胶的问题。

在实际的车载应用场景里，这类接插件多用于车门线束、仪表盘内部的信号连接，工作环境温度覆盖-40℃到105℃，所以塑壳的材质选型上优先考虑耐温、耐油的PBT材料，表面做哑光处理，避免光线反射影响装配时的对位观察。插合面的导向柱比端子接触端长出1mm，公母头对接时首先是导向柱插入导向孔，完成粗定位后端子才开始接触，能有效避免插针对歪导致的端子弯折问题，很多维修场景里工人盲插接插件，全靠导向结构保证插合精度。

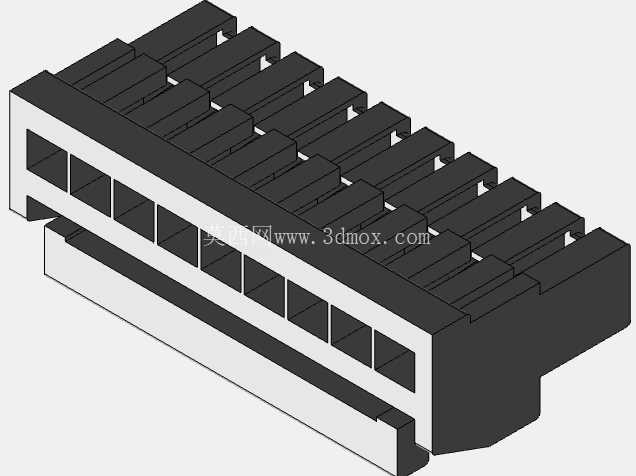

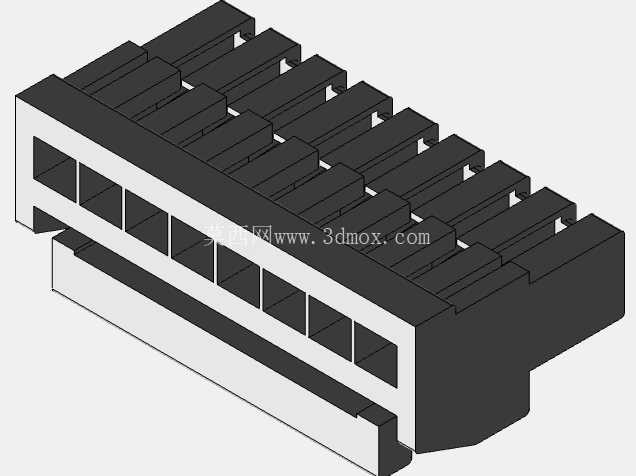

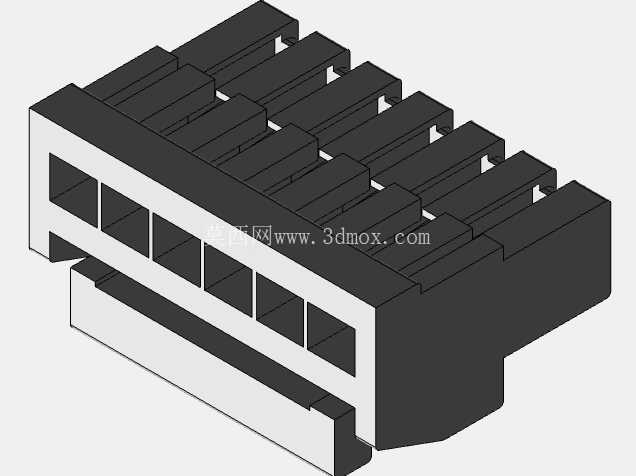

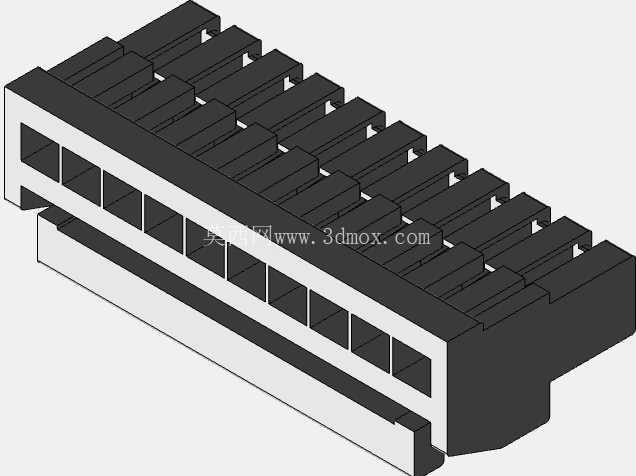

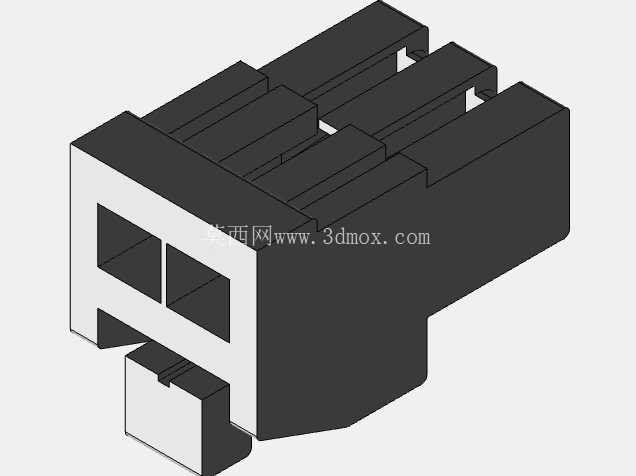

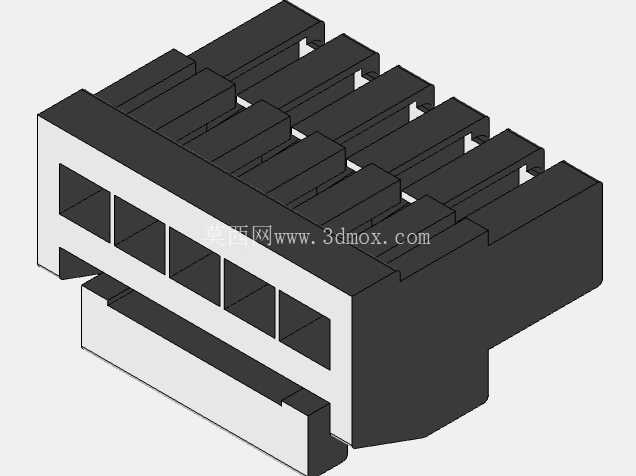

另外同系列的3pin到7pin规格，外壳的安装固定孔位保持一致，做PCB布局时可以统一预留安装位，根据实际的信号通道数量选择对应pin数的接插件，不需要调整PCB的开孔位置，能大幅减少硬件设计的重复工作量。尾部的线束出线位置做了圆弧过渡，不会有尖锐的棱角割破导线的绝缘层，线束弯折时的应力会分散在圆弧面上，避免导线在出线位置因为长期震动出现线芯断裂的问题。很多人做接插件建模时容易忽略这些细节结构，导致打样出来的零件要么装配困难，要么长期使用出现可靠性问题，实际上这类成熟的工业接插件，每一处的结构尺寸都是经过大量现场验证的，建模时不能随意调整壁厚、卡扣行程这些关键参数，否则很容易出现适配问题。
