AIoT智能动力水培种植设备框架结构

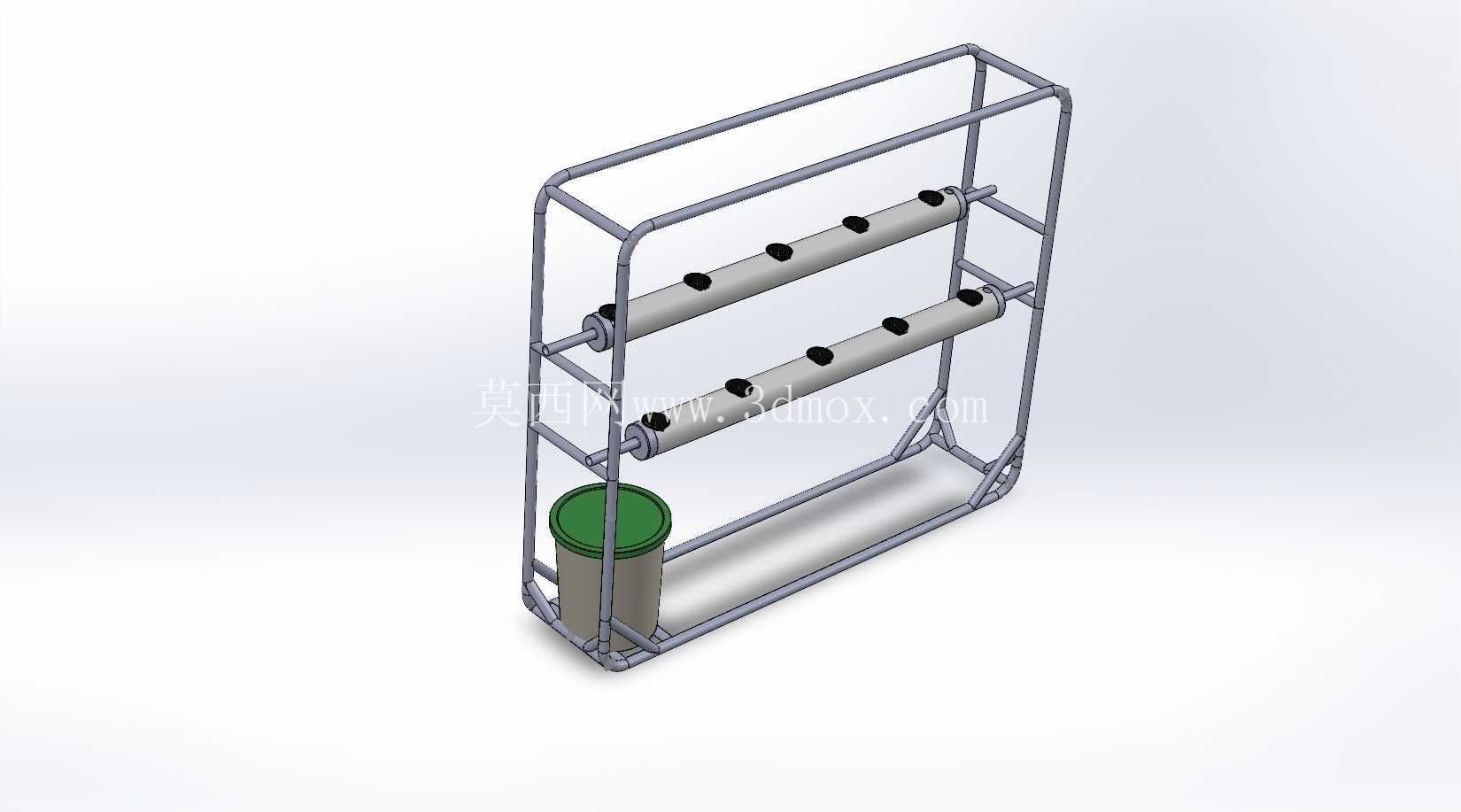

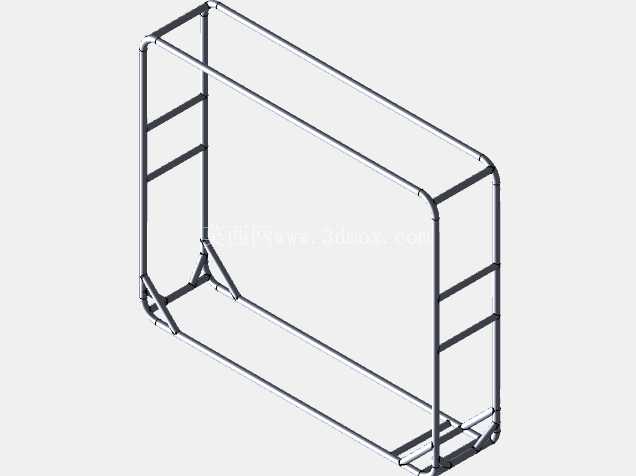

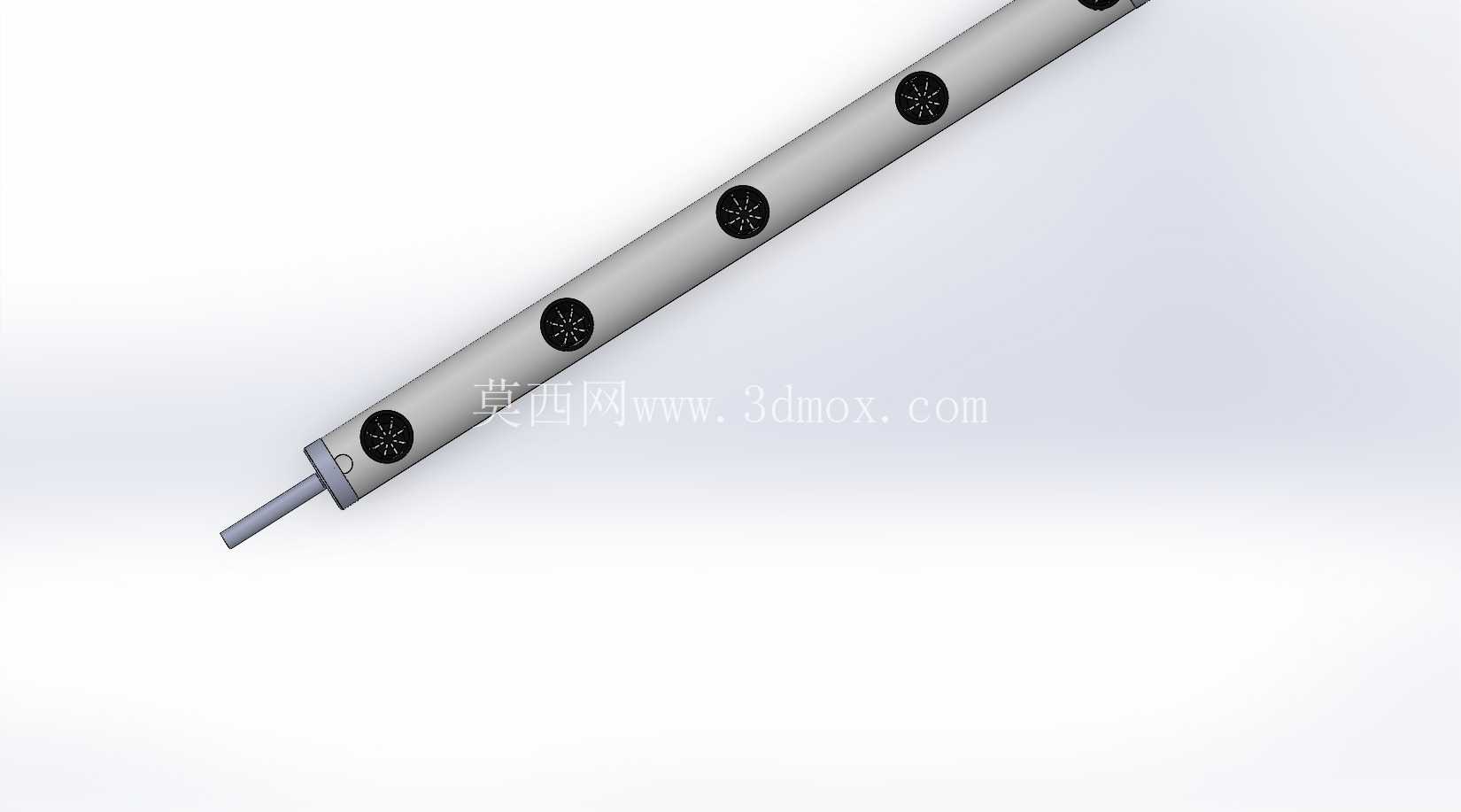

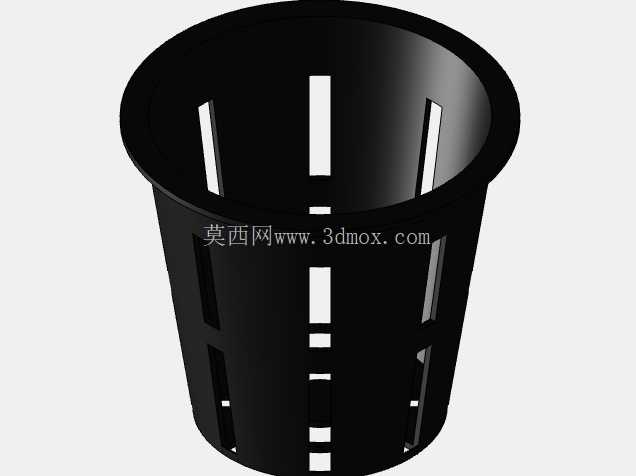

这套框架结构面向都市农业、家庭种植、小型科研试验场景设计，核心解决传统土培种植空间利用率低、养护成本高、环境参数不可控的痛点，适配垂直空间有限的室内种植场景，可放置在阳台、实验室、小型植物工厂等区域，无需大面积土培场地即可实现叶菜类作物的连续种植。从结构设计逻辑来看，整体采用方管型材搭建的框架式承载结构，框架底部预留储液桶安装位，储液桶上方设置两层平行布置的种植管安装横梁，种植管采用水平排布方式，单根种植管预留5个定植孔，两层合计可承载10株作物的种植需求，种植管间距经过作物生长空间校核，预留了足够的叶片伸展与补光安装间隙，避免作物生长后期出现叶片遮挡、光照不均的问题。框架整体采用矩形轮廓设计，侧边设置斜向加强筋提升整体结构刚性，避免长期使用过程中出现框架变形、种植管倾斜漏液的问题，底部框架做了围边处理，可对储液桶形成侧向限位，防止设备移动或水肥循环过程中储液桶出现位移脱落。功能层面，这套框架预留了AIoT监控模块、自动补光灯、水肥计量组件的安装点位，框架顶部横梁可直接挂载生长灯板，无需额外加装吊装结构，种植管侧端预留管路穿装空间，可直接连接水肥循环管路与液位、养分传感器，实现全系统的自动化运行，支持远程调控种植环境参数，搭配AI识别模块可实现作物生长状态的实时监控，根据作物不同生长阶段自动调整水肥配比、光照时长与循环频率，降低人工养护的操作门槛。安装边界方面，框架整体宽度控制在0.8米以内，深度控制在0.4米左右，整体高度不超过1.2米，可适配常规室内门洞的通行尺寸，无需拆解即可完成室内转运，底部储液桶采用标准口径的通用储液容器，更换维护无需定制专用配件，种植管采用标准PVC圆管规格，后期更换定植配件、疏通管路都可采用通用水暖配件完成，降低后期运维成本。结构设计过程中充分考虑了水肥循环的重力流向，两层种植管设置了微小的倾斜角度，可让管内多余的营养液自然回流至储液桶，避免管内积液造成作物根系闷根腐烂，框架的型材连接处采用可拆卸连接方式，用户可根据自身种植需求调整种植层的间距，适配不同株高的作物种植需求，比如种植株高较高的作物时可拆除中间层横梁，拓展单层种植空间，种植小型叶菜时可增加种植层数量，进一步提升空间利用率。从实际使用场景来看，这套框架既可以满足家庭用户日常种植绿叶蔬菜的需求，也可作为农业科研机构的小型试验载体，用于不同水肥配比、光照参数下的作物生长对照试验，框架的模块化设计也支持多组框架并排拼接，拓展为更大规模的种植系统，适配小型商用种植场景的需求。结构受力层面，框架整体载荷经过校核，单层种植管满载营养液与作物的总重量不超过15kg，两层合计载荷加上储液桶满载重量，整体框架的承载余量超过30%，长期使用不会出现结构变形，框架表面做了防锈防腐处理，可适应高湿度的种植环境，避免长期接触水肥出现锈蚀污染种植环境的问题。
