气动椰子去皮加工设备结构设计

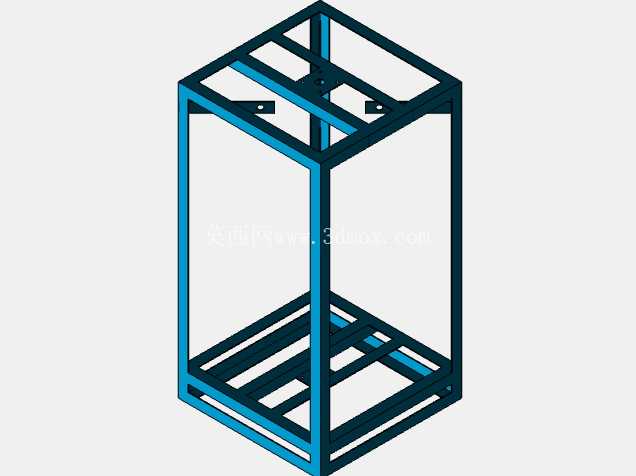

这款气动驱动的椰子去皮设备，主要面向热带经济作物初加工场景，适配小型椰子加工厂、农贸集散加工点、农业合作社类的生产需求，解决传统手工剥椰子壳效率低、操作风险高、去皮一致性差的实际痛点。设备整体采用方管型材搭建框架式主体结构，框架整体为立式矩形布局，上下分别设置气动执行元件的安装位，底部预留了地脚安装孔位，可直接固定在水泥地面或者配套的操作工作台上，整体占地尺寸约为800mm*800mm*1600mm，不需要额外做复杂的地基处理，安装边界仅需要在设备周边预留600mm以上的操作与维护空间即可，适配多数小型加工车间的场地布局。

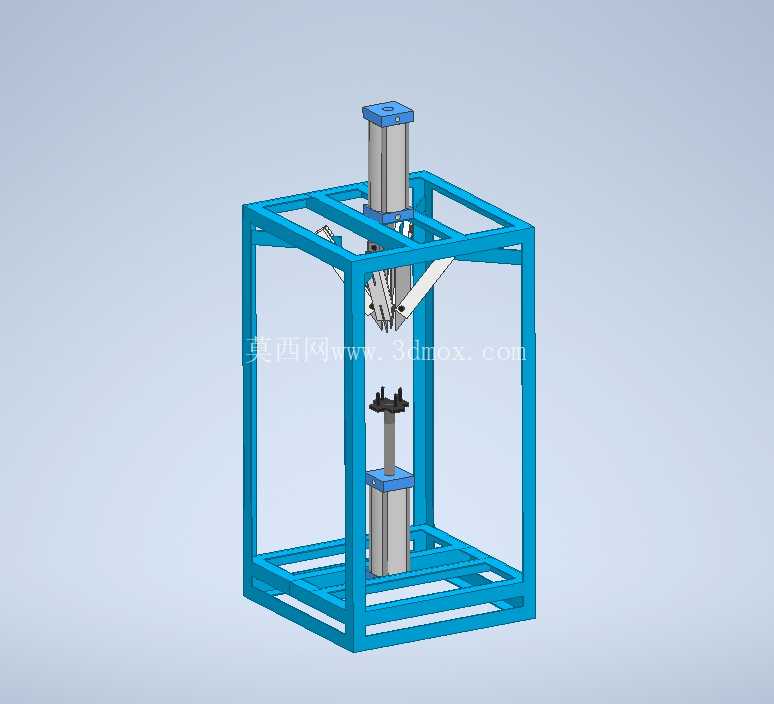

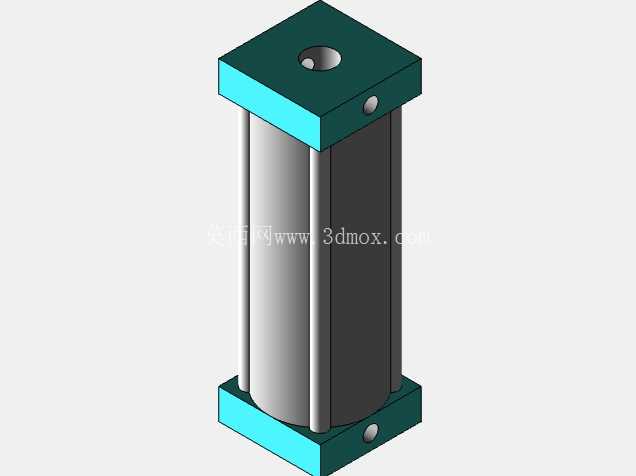

从功能逻辑上看，设备采用上下双气缸协同的作业模式，底部气缸负责椰子的定位装夹，作业时将待处理椰子放置在底部的仿形定位座上，气缸顶升带动定位座上行，将椰子推送至切削工位，定位座表面做了防滑纹理处理，可适配不同尺寸规格的老椰子、青椰子固定需求，避免切削过程中椰子移位。上部气缸为切削进给动力源，气缸活塞杆端安装了多组弹性铰接的削皮刀片组件，刀片采用食品级不锈钢材质，刃口做了圆弧修磨处理，当上部气缸下行时，刀片组件接触椰子表面后，会顺着椰子的球形外轮廓自适应张开，依靠铰接位的扭簧提供稳定的贴合力，配合椰子装夹位的低速转动（注：转动动力可根据产能需求选配气动马达或者小型减速电机），实现椰子外壳的连续旋削去皮，整个切削过程依靠气压驱动进给，切削力稳定可控，不会因为进给量过大损伤内部的椰肉层，相比手工用砍刀削皮的方式，去皮后的椰肉完整率能提升30%以上，同时避免了手工操作时刀具滑脱造成的工伤风险。

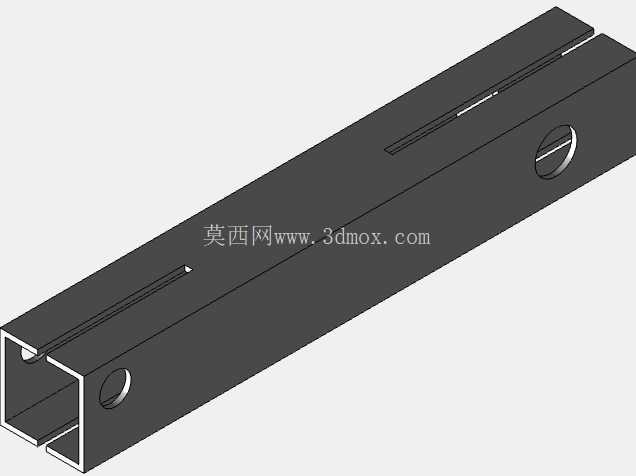

设计过程中充分考虑了食品加工场景的使用需求，整体框架采用标准铝型材或者不锈钢方管焊接制作，表面没有多余的卫生死角，切削产生的椰壳碎屑可以直接从框架中部的镂空区域落下，下方可配套放置碎屑收集箱，日常清洁只需要用高压水枪冲洗即可，不需要拆解复杂的护罩结构。气动回路设计上采用常规的二位五通换向阀控制气缸动作，回路中配置了调压阀与节流阀，可根据椰子的老嫩程度调整气缸进给压力与下行速度，针对外壳较硬的老椰子可适当调高进给压力，针对皮薄的青椰子则降低压力避免切伤椰肉，整体气动元件均采用标准通用型号，后期维护更换不需要定制特殊配件，普通的机修人员即可完成故障排查与零件更换。

设备的操作逻辑做了简化处理，仅设置两个操作按钮分别控制底部装夹气缸与上部切削气缸的动作，操作人员经过10分钟左右的简单培训即可独立上岗操作，单工位的处理效率约为每小时120-150个椰子，是传统手工去皮效率的4-5倍，同时不需要操作人员掌握专业的切削技能，作业过程中操作人员的手部不需要进入切削区域，框架的侧面可根据需求加装透明亚克力防护门，进一步避免切削过程中碎屑飞溅的问题。从结构建模的角度看，这款设备的所有零件均采用参数化建模，框架的型材规格、气缸的行程参数、刀片的铰接位置都可以根据实际处理的椰子品种、产能需求做快速调整，比如针对大型椰王的加工需求，只需要更换更长行程的气缸、加大框架的内部净空间尺寸即可完成改型，不需要重新设计整体的结构逻辑，大幅缩短了同类设备的改型设计周期。设备的气路管线全部内置在框架型材的空腔内，外部没有裸露的管线，避免了日常作业过程中管线被椰壳剐蹭、被水浸泡造成的老化破损问题，整体设备的使用寿命相比外露管线的设计能提升40%以上。
