Adafruit款6V常闭微型电磁阀结构建模

项目分类:阀门 发布时间:2026-07-29 ID:1203101
  • Adafruit款6V常闭微型电磁阀结构建模
  • Adafruit款6V常闭微型电磁阀结构建模
  • Adafruit款6V常闭微型电磁阀结构建模

做小型气路控制项目的工程师大多接触过这类微型电磁阀,尤其是桌面级小型气动装置、创客类气动执行机构、小型负压吸附回路里,这类小通径6V电磁阀的出镜率极高。这次建模完全对照实物测绘尺寸还原,没有做夸张的结构简化,所有和安装、对接相关的结构都保留了实际公差适配的余量,方便后续做装配验证的时候直接调用。

先从实际应用场景说,这类阀大多用在小流量气路切换场景,比如小型桌面点胶设备的气路通断、迷你气缸的动作控制、小型真空吸盘的吸附破气控制,还有部分小型医疗设备的气路切换回路里,因为工作电压是6V,适配很多低压直流供电的便携设备,不需要额外做高压供电回路,对便携类气动装置的集成非常友好。实际使用的时候,这类阀的响应速度在10毫秒级别,完全能满足小型执行机构的高频通断需求,而且因为通径小,工作时的功耗很低,长时间通电的温升也控制在合理范围,不会因为持续发热影响周边元件。

从功能特性来看,这款是常闭型两位两通电磁阀,未通电状态下阀口处于截止状态,通电之后电磁线圈产生磁力带动内部阀芯动作,打通气路实现介质导通。建模的时候特意还原了线圈腔体的内部空间预留,实际生产中这个区域要绕制漆包线同时做绝缘灌封,所以腔体的壁厚、内部净空间尺寸都严格对照实物测绘值做,没有随意缩放。进出气的两个快插接口做了标准的锥度适配,对应常用的4mm外径气动软管,接口处的倒刺结构也做了还原,实际装配的时候软管插进去之后能靠倒齿卡紧,不需要额外喉箍固定就能承受0.4MPa以内的工作气压,不会出现脱管漏气的问题。

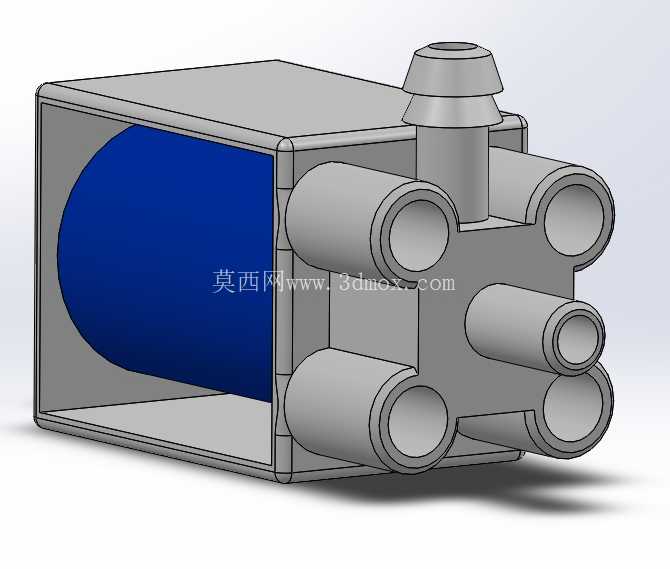

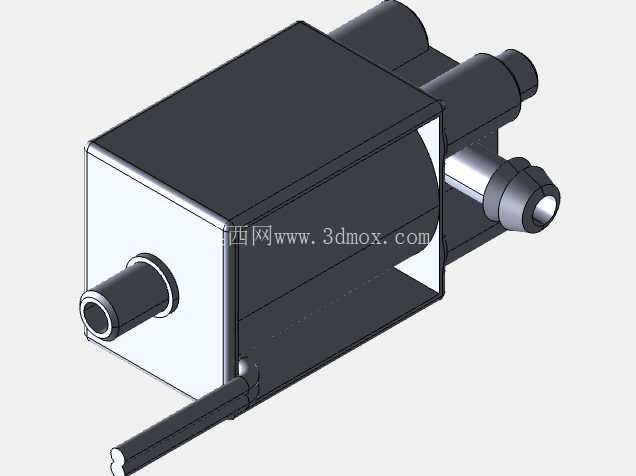

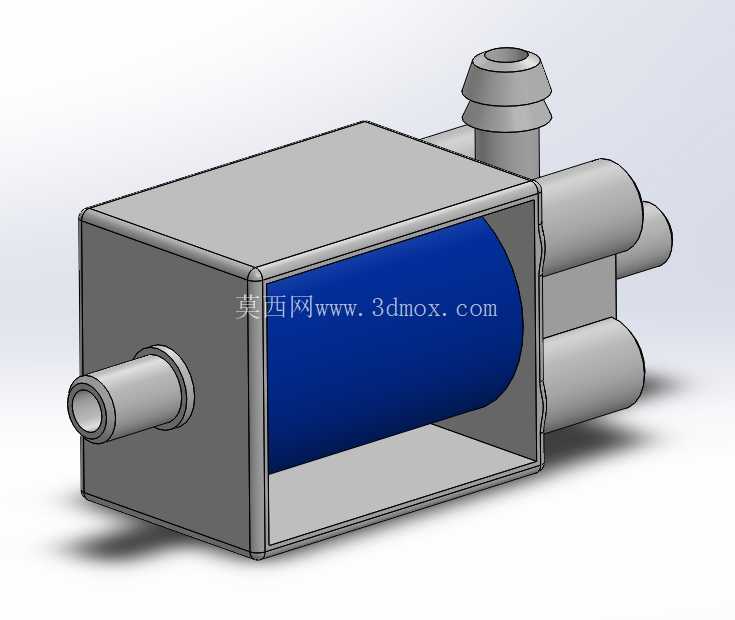

设计思路上完全遵循实物的结构逻辑,没有做理想化的结构修改。阀体主体的方形外壳是冲压折弯加焊接的结构,建模的时候保留了折弯处的圆角过渡,还有焊接边的压合余量,实际生产的时候这个外壳是用0.8mm厚的镀锌钢板冲压成型,折弯之后扣合焊接,表面做喷塑处理防锈。线圈部分的腔体和阀体的气路部分做了隔层设计,避免气路的少量冷凝水渗透到线圈区域造成短路,建模的时候这个隔层的壁厚、密封槽的位置都做了准确还原,后续如果要做密封结构验证,可以直接在模型里添加密封圈做干涉检查。顶部的排气接口是侧向伸出的结构,安装的时候要预留足够的接管空间,不能贴板安装,不然会出现软管弯折堵气的问题。

外形尺寸和安装边界这块,建模的时候特意把所有外接结构的最大轮廓都做了标注参考,阀体主体的方形截面尺寸是22mm×22mm,总长度不含接口是30mm,侧向伸出的接口总高度是32mm,进出气接口的中心高度距离安装基准面是10mm。安装的时候不需要额外的固定支架,直接靠阀体侧面的两个安装孔用M2螺丝就能固定在安装板上,安装孔的中心距是18mm,孔位做了沉头设计,螺丝锁紧之后不会突出阀体表面影响周边元件布局。要注意的是阀的出气方向是固定的,建模的时候保留了气路流向的标识位置,实际布管的时候要按照流向标识接,反向接的话会出现阀口关闭不严漏气的问题。另外线圈的接线引脚是从阀体尾部伸出的两个插片,插片的间距是5mm,适配标准的2.8mm接插件,接线的时候要预留10mm左右的接线空间,避免接插件和周边结构干涉。

很多工程师做小型设备选型的时候容易忽略这类微型阀的安装空间预留,尤其是快插接口的转弯半径,4mm的气动软管最小转弯半径是15mm,如果安装的时候接口离侧壁太近,软管弯死就会造成气路流量不足,影响执行机构的动作速度。这个模型里把接口的伸出长度做了准确还原,做布局的时候可以直接把软管模型装配上去模拟弯曲状态,提前排查空间干涉问题。另外阀体的重量只有18g左右,对安装板的负载几乎没有要求,哪怕是用在小型移动机器人的气路上面,也不会增加过多的负载。
