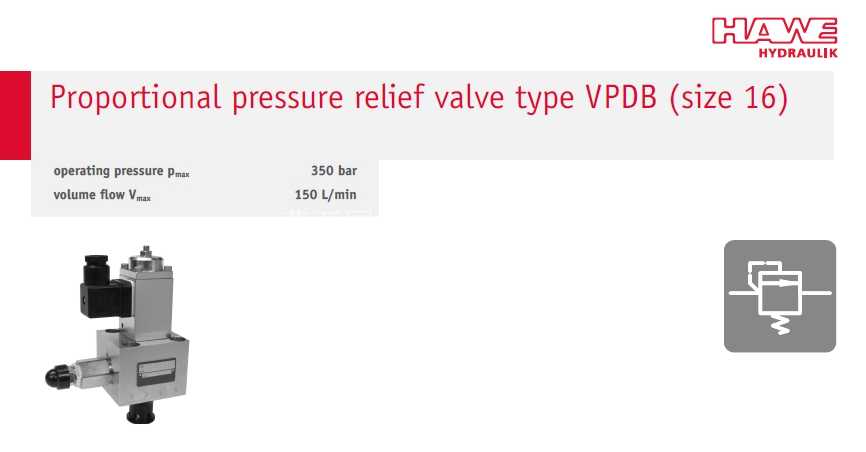

HAWE VPDB型比例溢流阀结构设计方案

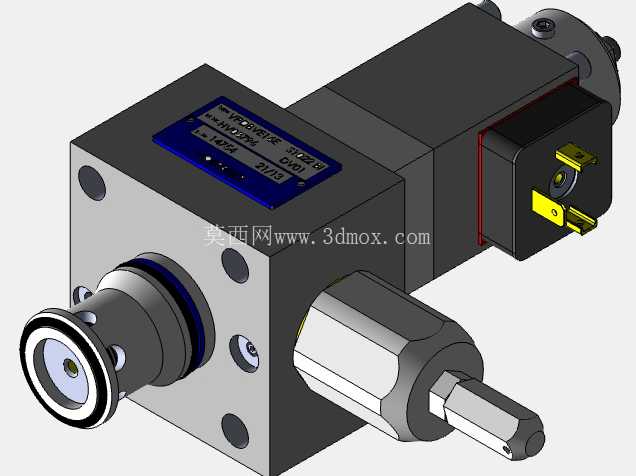

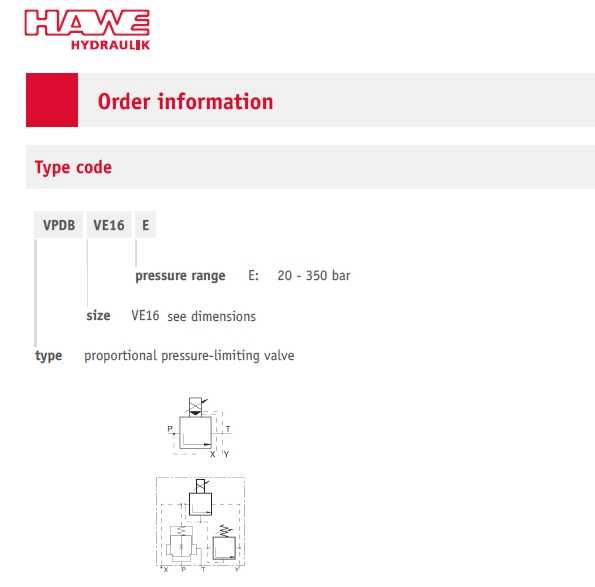

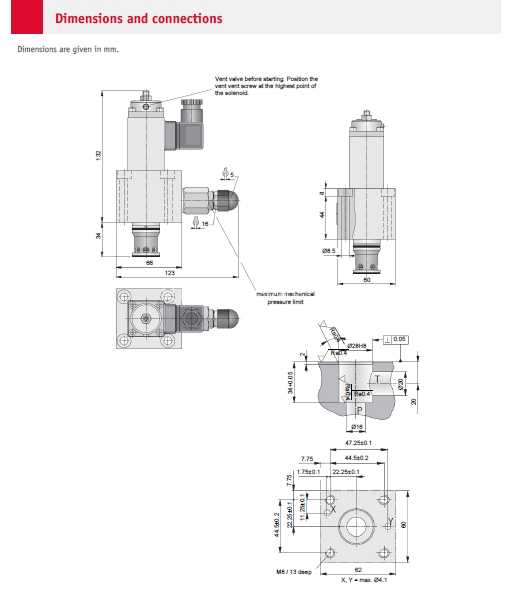

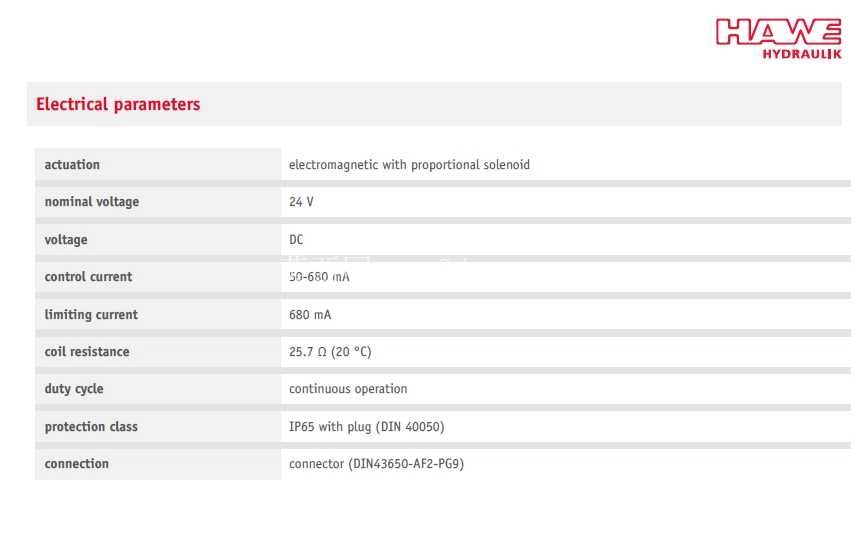

在液压系统的压力控制回路设计中，直动式比例溢流阀的选型与结构适配，直接决定了整套系统的压力调节精度与动态响应表现，这款VPDB型比例溢流阀的三维结构，完整呈现了旋入式插装结构的设计逻辑，能为液压站集成、压机压力控制、精密加工设备液压回路的设计提供直观的结构参考。从实际应用场景来看，这类比例溢流阀多用于需要连续无级调节系统压力的工况，比如精密成型加工的液压机主回路，需要根据不同工艺阶段动态调整系统压力，避免压力突变造成工件成型缺陷；又比如液压试验台的压力控制单元，需要线性输出不同压力等级来完成被测元件的耐压测试，这类场景对压力调节的线性度、滞环大小都有较高要求，而这款阀的结构设计恰好匹配这类需求。从功能特性上看，该阀采用直动式提升阀结构，比例电磁铁得电后产生的电磁力直接作用于阀芯，与弹簧力、液压力形成平衡，通过输入电流的连续变化即可线性调节系统溢流压力，相比传统的开关式溢流阀，不存在压力调节的阶跃跳变，能有效降低压力冲击对管路、密封件以及其他液压元件的损伤。阀的关闭位置设计有防漏密封结构，在断电状态下能可靠切断压力油路，避免系统内泄造成的压力掉压问题，对于需要长时间保压的回路来说，这种结构能减少补压泵的频繁启动，降低系统能耗。在设计思路上，这款阀采用旋入式插装的安装形式，不需要额外的外部连接管道，直接旋入阀块对应的安装孔即可完成装配，这种设计能大幅缩减液压阀块的外形尺寸，减少管路连接带来的泄漏点，非常适合紧凑型液压站的集成设计。从结构分解来看，阀的主体分为插装主体部分、比例电磁铁控制部分以及手动调节应急部分：插装主体的油口设计对应阀块内的P、X压力油口与T、Y回油口，油道走向经过优化，能降低油液流动时的液阻，减少阀工作时的发热与噪声；比例电磁铁部分采用24V直流控制，线圈参数匹配常规工业控制电源，不需要额外配置放大板即可实现基础的比例控制，线圈防护等级达到IP65，能适应有切削液、粉尘的工业车间环境，即使安装在设备外侧也不需要额外的防护壳体；尾部的手动调节结构，可在电控系统故障时临时调整系统压力，方便设备的调试与应急维护。从安装边界来看，这款阀的标称尺寸为16规格，对应的插装安装孔符合通用插装阀的尺寸标准，设计阀块时不需要单独定制特殊的安装孔位，能直接沿用标准16通径插装阀的孔系参数，降低阀块的加工难度与成本。阀的整体重量控制在1.4kg左右，安装时不需要额外的支撑结构，直接旋紧在阀块上即可满足抗振要求，适配移动液压设备、固定式工业液压站等多种安装场景。油液适配方面，该阀可兼容常规矿物液压油，对油液清洁度的要求符合行业通用标准，搭配10级精度的回油过滤器即可保证阀的长期可靠工作，不会因为轻微的油液污染造成阀芯卡滞问题。在压力调节特性上，该阀的压力调节范围覆盖20bar到350bar，能满足中高压液压系统的压力控制需求，滞环控制在5%以内，重复精度优于1%，在连续运行工况下，压力输出的稳定性足以满足精密加工、成型设备的工艺要求。油口的流量通径匹配最大150L/min的流量范围，对于多数中小型液压系统来说，单阀即可满足主回路的溢流调压需求，不需要并联多个阀组来扩充流量，能进一步简化液压回路的结构。在三维建模的细节处理上，模型完整还原了阀芯与阀套的配合间隙、密封件的安装槽位、电磁铁的接线端子结构以及尾部调节杆的限位结构，在做液压系统的虚拟装配时，可以直接调用该模型完成阀块的干涉检查，验证安装空间是否足够，避免实际加工装配时出现阀与周边管路、其他元件的干涉问题。对于液压系统设计人员来说，通过拆解这个三维模型，可以直观理解直动式比例溢流阀的内部力平衡逻辑，掌握插装式比例阀的安装尺寸要求，在做阀块设计时能更合理地布置油道走向，优化阀块的内部流道，降低油液的压力损失；对于设备维护人员来说，通过模型的结构分解，可以快速掌握阀的拆装顺序，明确各个密封件、易损件的安装位置，提升现场维护的效率。
