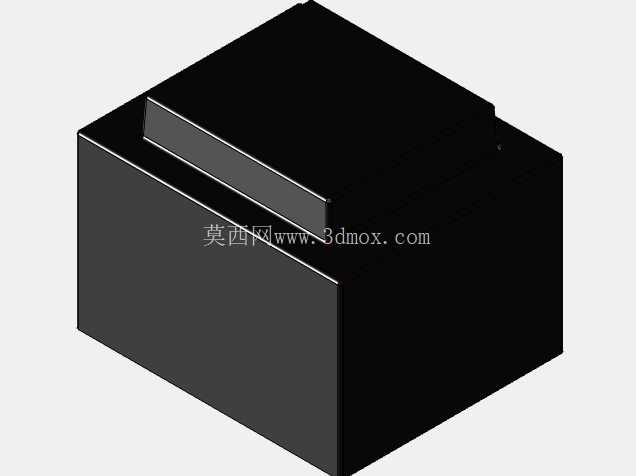

PCB板载6VA低功率涂层安装变压器结构

项目分类:变压器 发布时间:2026-07-29 ID:1203103
  • PCB板载6VA低功率涂层安装变压器结构

在低压小功率电子设备的板级电源设计环节,这类适配PCB直装的6VA涂层变压器,是很多工控板卡、小型家电控制板、车载辅助电源模块里的常用隔离变压部件,区别于开放式绕线变压器,它的外层做了全封闭的绝缘涂层包覆,能在多尘、有轻度凝露的工控使用场景下,避免绕线组积灰受潮引发的绝缘击穿问题,也能防止生产组装过程中焊锡渣、引脚碎屑掉入绕组缝隙造成短路故障。从实际安装适配的角度看,这个变压器的外形采用规整的阶梯式方块结构,底部的安装边界完全匹配PCB板上预设的引脚焊盘间距,顶部的凸起结构是绕组外层绝缘包覆的增厚部分,既给内部绕线的层间绝缘留出了足够的安全距离,也不会额外占用过多的板上垂直空间,在做PCB布局的时候,不需要在变压器正上方预留过高的避让空间,能有效压缩整个控制板的堆叠厚度,适配薄型化的设备外壳设计。设计这类板载变压器的时候,首先要考量的是引脚的抗弯折强度,因为PCB过波峰焊或者回流焊的过程中,变压器自身重量会对引脚形成持续的剪切力,所以引脚的伸出长度、根部的包覆固定结构都做了针对性加强,不会出现运输或者焊接过程中引脚歪斜、脱落的问题。其次是涂层材料的耐温特性,要匹配无铅焊接的高温工况,不会在焊接高温下出现涂层软化、形变,导致内部绕组位移的问题,同时涂层的散热系数经过调校,能把变压器满负载运行时的绕组热量均匀传导到外层,通过PCB板的铜箔和周边空气自然散热,不需要额外加装散热片,减少板上的元件数量和组装工序。从功能特性上看,6VA的额定功率刚好覆盖小功率控制回路的供电需求,比如给板上的继电器组、信号采集模块、MCU控制回路提供隔离后的低压交流电源,初次级之间的绝缘耐压满足低压电气设备的安全规范,能有效隔离电网侧的浪涌干扰,避免后端的敏感电子元件被电网尖峰电压损坏。在实际选型应用的时候,要注意它的安装孔位(引脚位置)和PCB Layout的匹配度,因为这类封装的变压器引脚间距是标准化设计,但不同厂商的产品外形尺寸会有细微差别,做三维建模的时候要准确还原它的外形轮廓和引脚坐标,避免结构设计时出现和周边电容、接插件等元件的空间干涉,尤其是在高密度布局的PCB板上,哪怕1mm的尺寸偏差,都可能导致组装时元件互相顶住,无法顺利插装。另外它的全封闭涂层结构也带来了更好的耐振动性能,在有轻度振动的车载设备、工业移动设备上使用时,不会出现开放式变压器常见的绕组松脱、引线断线的问题,长期运行的可靠性比同功率的开放式变压器更高。做结构设计的时候,还要考虑变压器在PCB上的固定方式,除了引脚焊接的固定之外,对于振动等级更高的使用场景,可以在变压器和PCB之间增加点胶固定的工艺槽位,三维建模时要预留出点胶的空间,不要让变压器底部完全贴死PCB板面,给点胶固定留出操作空间,也能避免焊接时助焊剂残留在变压器底部无法挥发,长期使用腐蚀引脚。
