明纬IRM10系列封装型ACDC电源模块

　　在工业控制柜、楼宇自动化箱体、小型检测设备以及嵌入式机电装置中，供电单元往往不是独立摆在机架上的大块电源，而是需要贴近负载布置，直接安装在端子排附近、传感器支架旁或狭小电气仓内。明纬IRM-10系列所对应的正是这种典型应用：它把交流输入、整流、开关变换、隔离、直流输出以及基础保护电路整合在一个黑色灌封方盒内，形成10W等级的单路输出AC-DC模块。对于结构工程师而言，这类零件不能只按电气符号理解，而应把它当作一个有明确外形、接线方向、散热边界和安装限制的实体部件来处理。

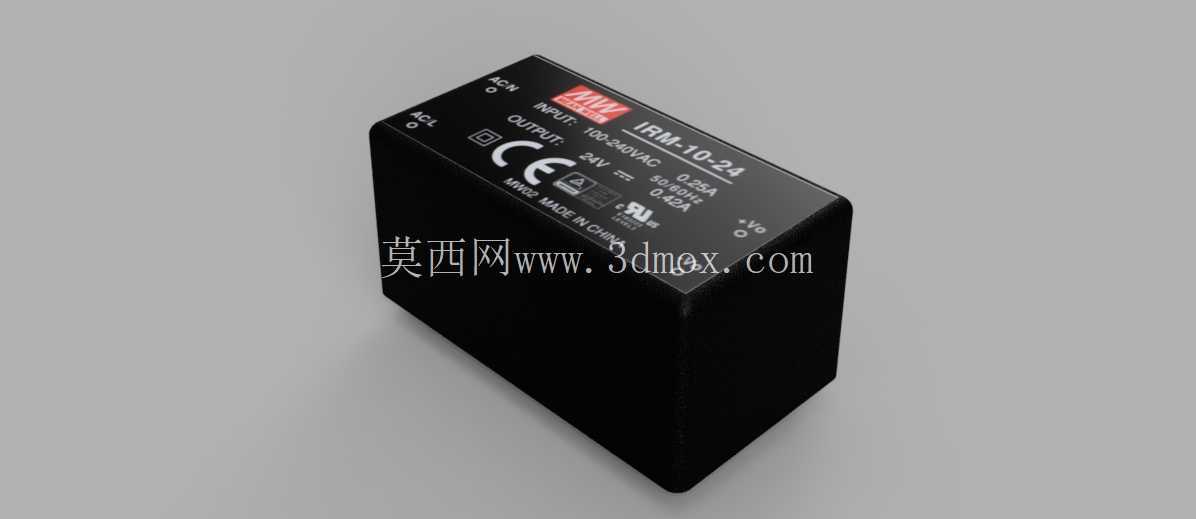

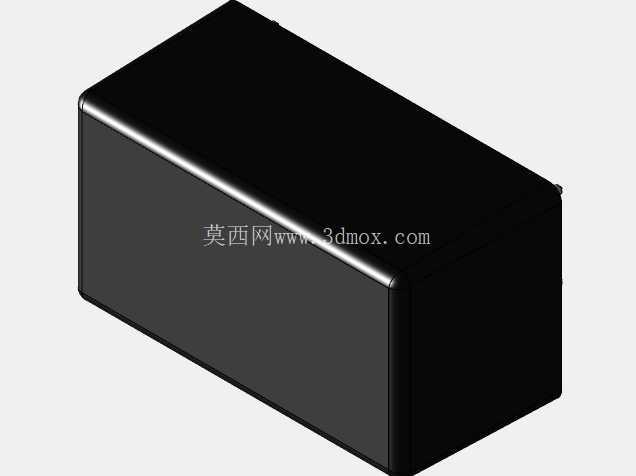

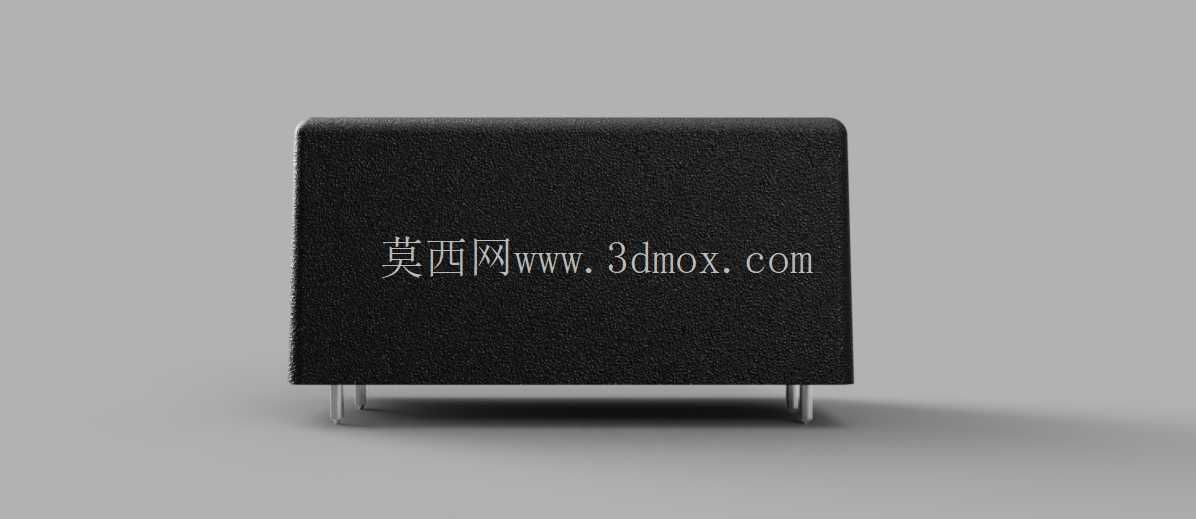

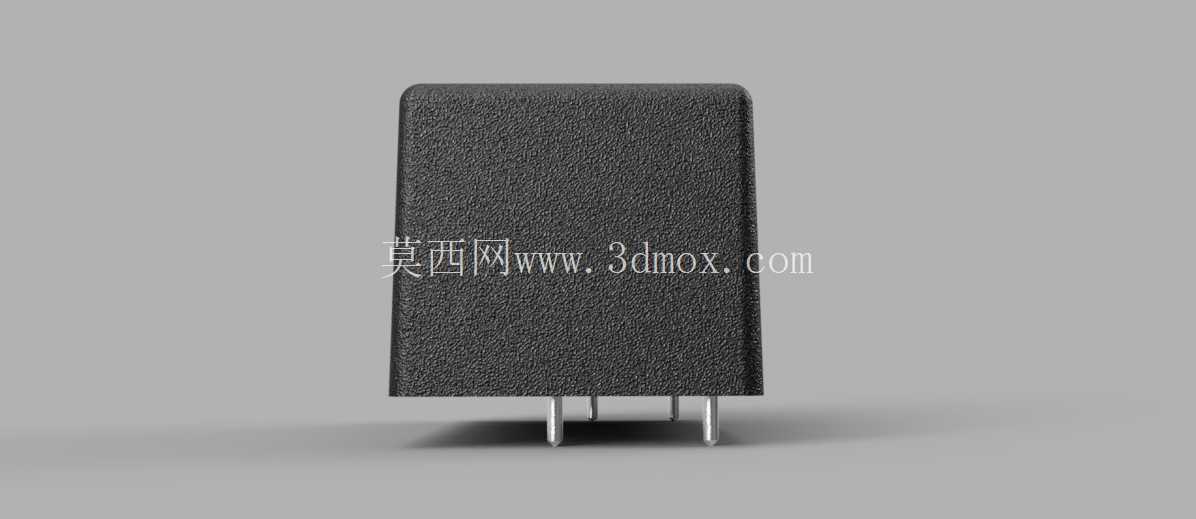

　　从外形上看，模块采用近似立方体的密闭封装，主体为黑色树脂灌封结构，表面印有输入、输出、额定电压、电流、认证标识和接线极性。顶部标签区域承担了现场识别功能，AC IN与DC OUT的位置关系在布线时需要重点核对。交流侧接入市电，经内部电路转换后，在直流侧输出稳定低压；不同型号可对应常见的24V、12V、5V等直流电压等级，以适配继电器、PLC输入输出板、传感器、小型控制器、通信模块和指示回路。模型在外观表达上保留了模块棱角、标签文字、引脚位置和壳体质感，便于在总装阶段检查与周围线槽、端子、导轨、钣金壁之间的干涉关系。

　　这类灌封电源的实际价值，首先体现在空间利用上。传统开放式开关电源需要预留板件固定、端子操作和空气流通空间，而封装型模块可以通过引脚、焊盘或螺钉方式安装在较小区域内。对于紧凑型设备，电源靠近负载后，直流低压走线缩短，压降和干扰路径也随之减少；对于检修要求较高的柜内布置，模块表面标识清晰，更换时不必拆解复杂内部电路。灌封结构还能提高防尘、防潮和抗振动能力，使它在轻工机械、自动门控、安防设备、仪器仪表、轨道交通辅助控制箱等场景中具有较好的适应性。

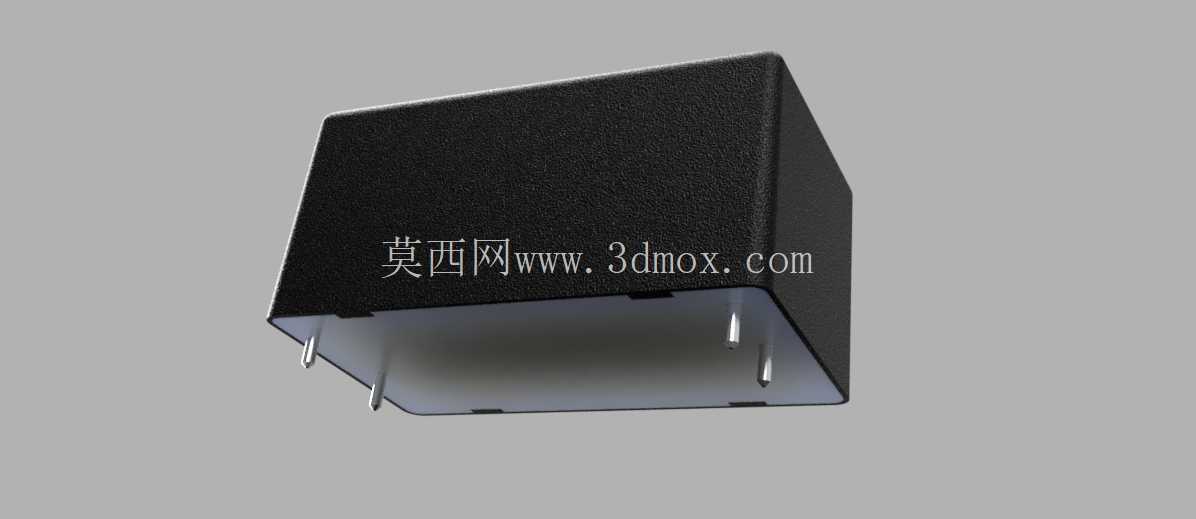

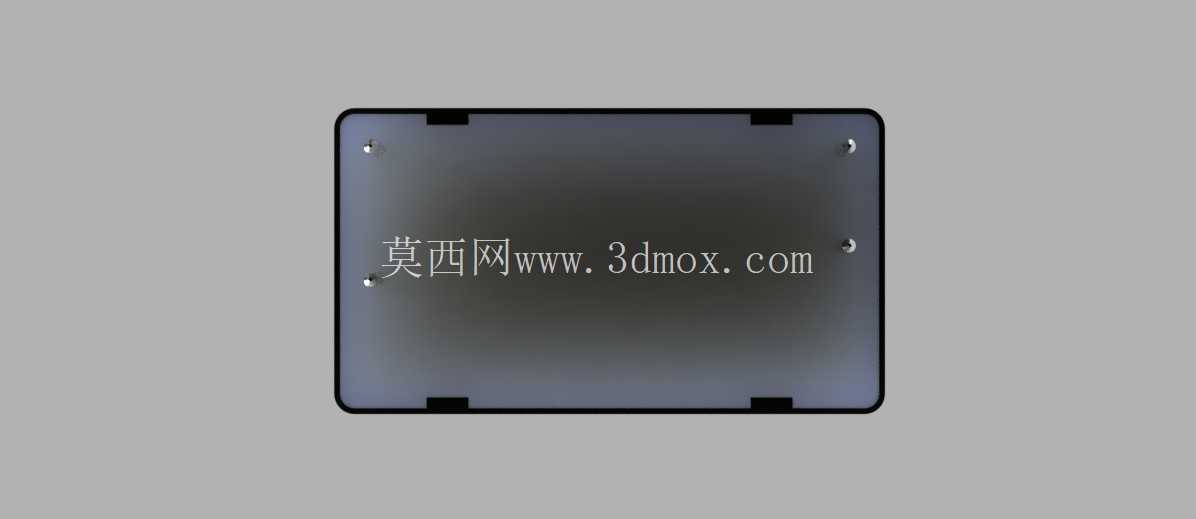

　　建模时不能只拉出一个方块。壳体的倒角、标签面的朝向、输入输出端的相对位置、底部引脚伸出长度以及模块四周需要保留的插拔和接线空间，都会影响后期装配。若将模块布置在DIN导轨端子附近，应确认交流线缆弯曲半径、直流线束出线方向，以及螺丝刀在紧固端子时是否会被模块侧壁阻挡；若采用PCB焊接安装，则需关注引脚间距、板厚、焊盘承载以及模块底面与板面之间的高度差。电源在满载工作时会产生热量，虽然10W功率不大，但密闭箱体内若周围被线槽、线扎或金属罩完全包围，热量仍会累积，因此布局时不宜把它夹在两个发热部件之间，也不应紧贴高耐热敏感的塑料件。

　　从设计思路看，IRM-10这类模块强调的是“小功率、隔离、易集成”。它不需要设备设计者再自行搭建变压器、控制IC和反馈回路，而是以成品模块的形式提供经过验证的供电方案。结构设计人员在选型时，通常先根据负载功率确定10W余量是否合适，再根据控制系统电压选择输出规格，随后把模块外形导入柜体或设备总成，核对安装孔、引脚、接线空间和散热距离。对于三维建模工作而言，准确还原模块比例和接口位置，比单纯追求外观渲染更有工程意义。

　　在成套设备中，该模块常位于交流进线之后、直流负载之前，可作为控制回路的辅助电源，也可为小型传感系统提供独立供电。它的边界条件比较明确：周围应保留走线与维护空间，安装面应避免明显悬空，输入侧与输出侧线束宜分开布置，柜体内部应通过自然对流或邻近风道带走热量。若设备存在频繁振动、低温启动或长时间满载工况，还应在固定方式、连接器选型和温升校核上留出余量。通过三维模型提前确认这些细节，可以减少样机阶段因电源位置不当造成的返工，也能让电气布线与结构设计在同一空间内协同落地。
