2.54mm间距弯插式FPC连接器结构设计

在车载电子控制单元的板间柔性线路连接场景中，这类弯插式FPC连接器承担着信号稳定传输的核心作用，区别于直插式连接器的垂直出线方式，弯角结构能够让柔性排线沿PCB板面平行方向走线，大幅压缩设备内部的垂直安装空间，尤其适合车载影音模块、车身控制单元这类内部堆叠紧凑、走线空间受限的装配场景。从实际使用需求出发，该连接器采用2.54mm标准间距设计，适配行业内通用的FFC/FPC排线规格，覆盖2到27Pin的全系列触点数量选型，能够满足从低速信号传输到小电流供电的不同连接需求，双触点结构设计在插合后能够形成两个独立的接触点位，即便在车辆行驶带来的持续振动工况下，也能避免单点接触不良导致的信号瞬断问题，无ZIF结构省去了锁扣按压的操作步骤，在产线批量装配时能够直接将排线插入到位，提升整机组装的作业效率，同时6.7mm的本体高度能够适配多数车载板卡的元件限高要求，不会与上层屏蔽罩或者相邻元件产生装配干涉。

设计过程中首先要明确安装边界的约束条件，弯角插脚的长度需要匹配PCB板的通孔焊接工艺要求，插脚伸出PCB背面的长度控制在1.2mm到1.5mm之间，既能够保证波峰焊时焊锡充分浸润形成可靠焊点，又不会因为插脚过长导致背面焊点与其他元件产生短路风险。本体的塑胶基座采用耐高温的工程塑料材质，能够承受波峰焊过程中的260℃高温冲击，不会出现基座变形、触点移位的问题，触点部分采用铜合金基材镀锡处理，兼顾导电性能与焊接可靠性，接触区域的弹片角度经过反复调校，插入力控制在单Pin0.3N到0.5N之间，既能够保证排线插入后不会因为日常振动松脱，又不会因为插入力过大导致装配时排线弯折或者触点弹片过度形变失效。

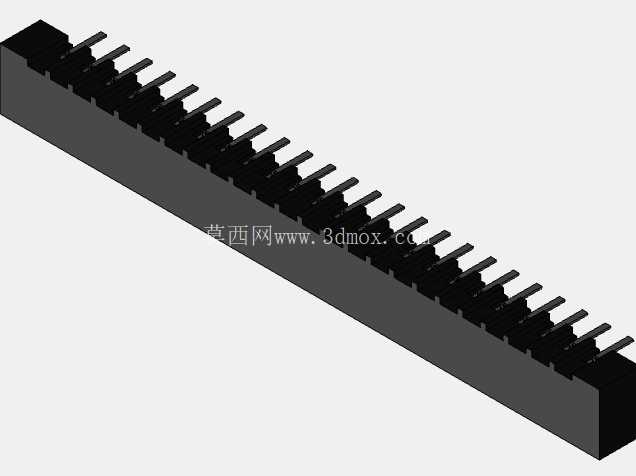

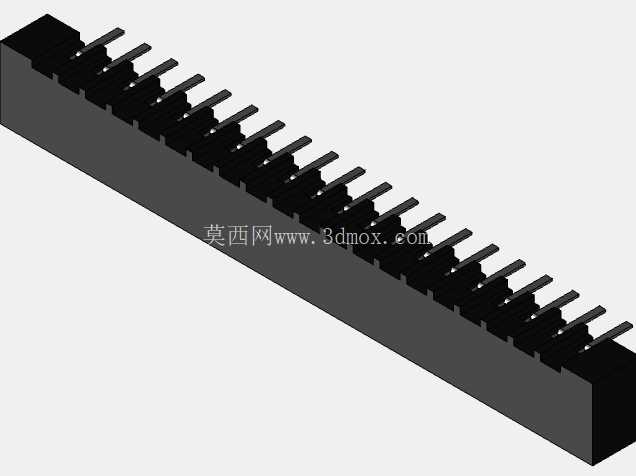

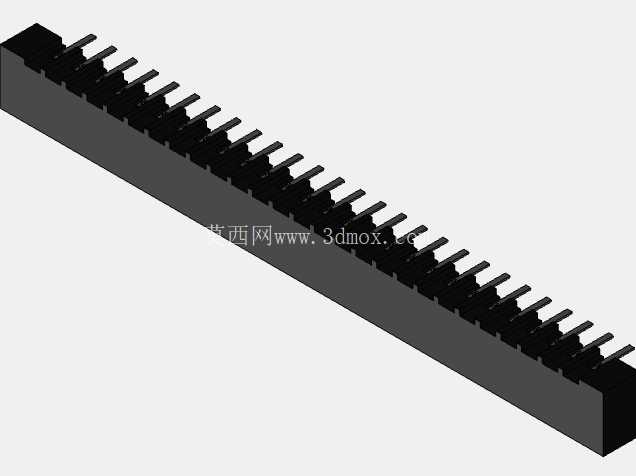

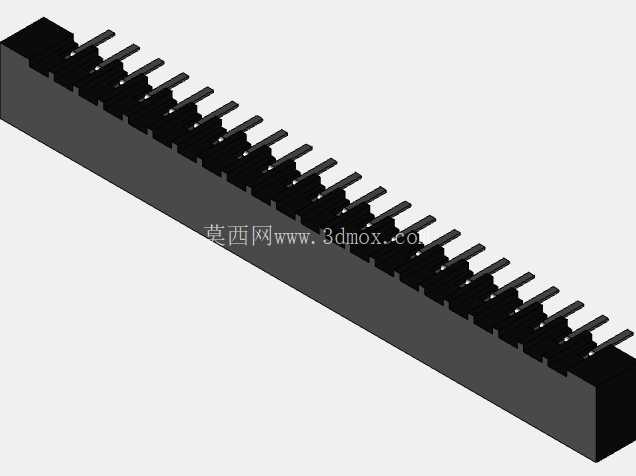

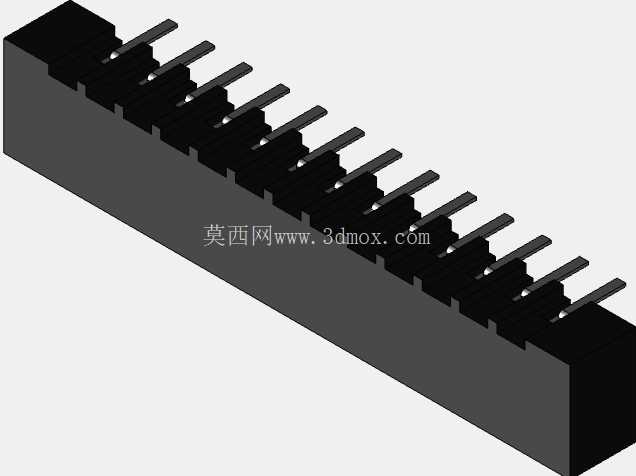

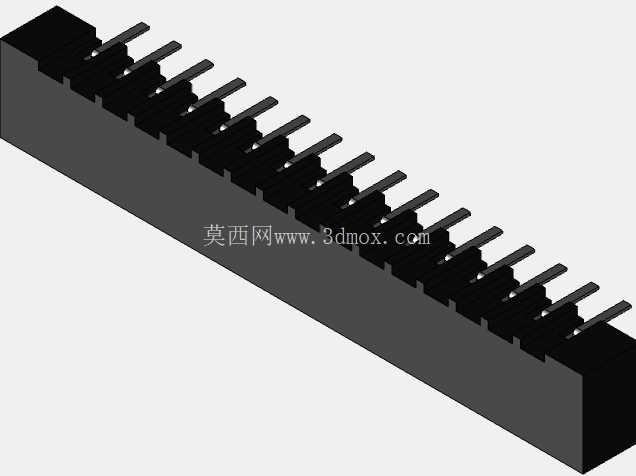

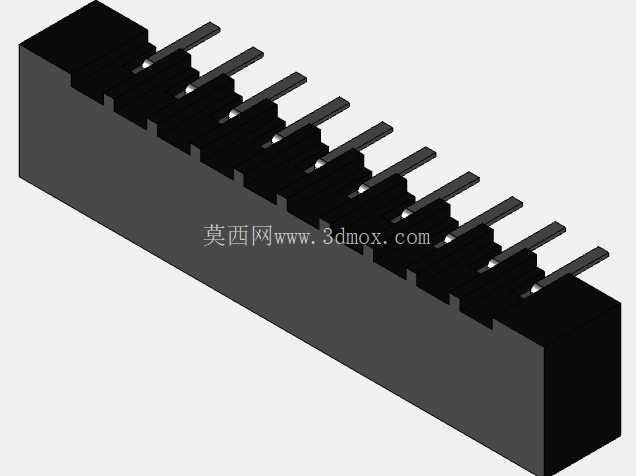

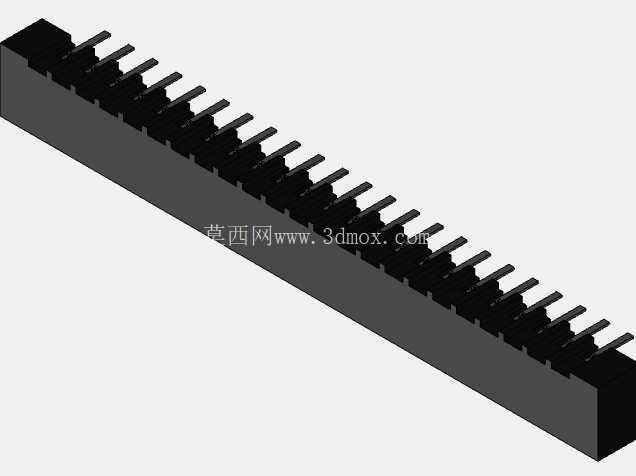

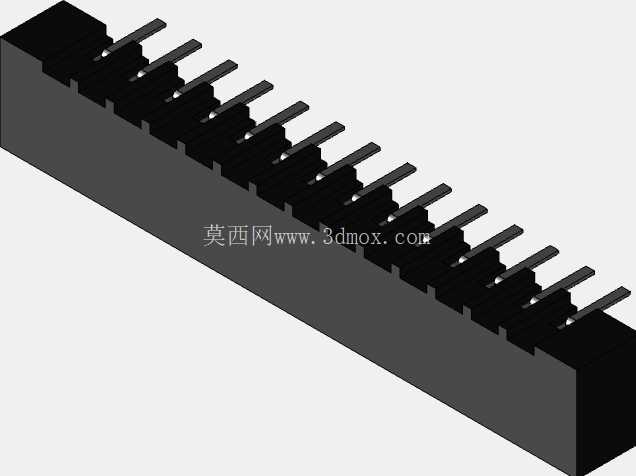

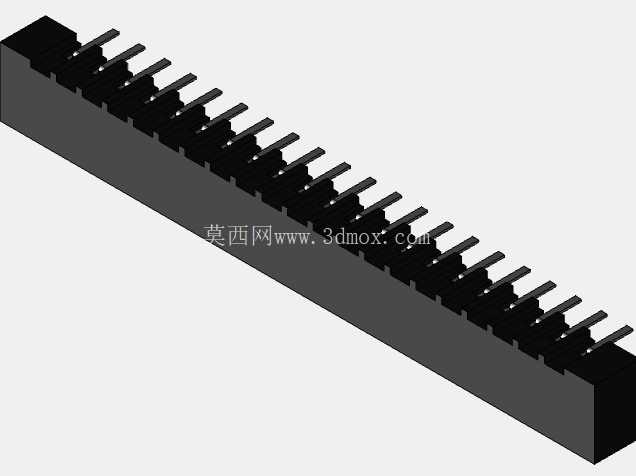

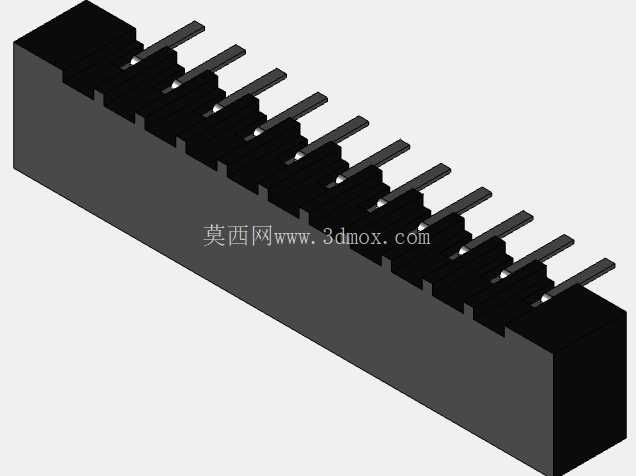

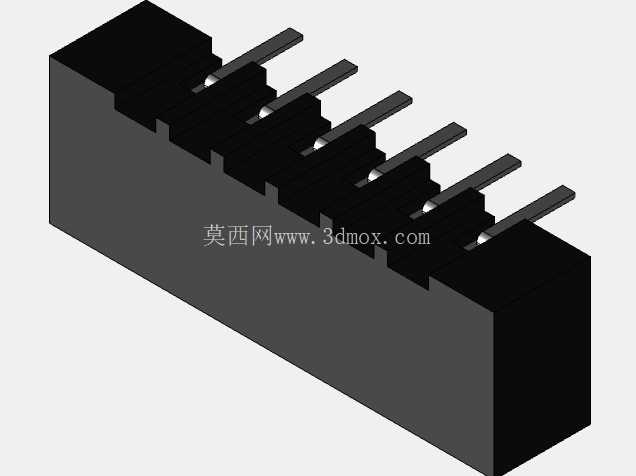

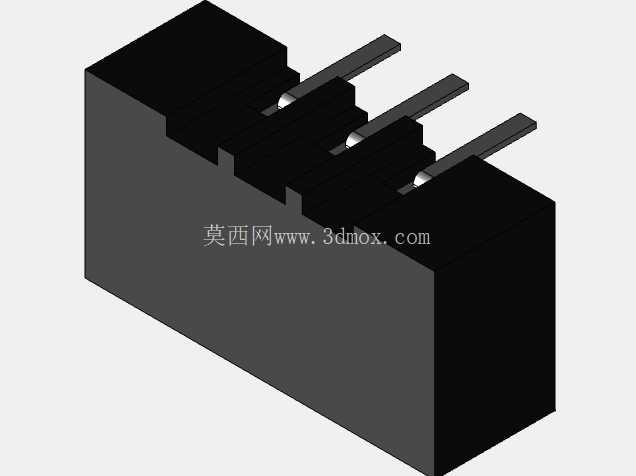

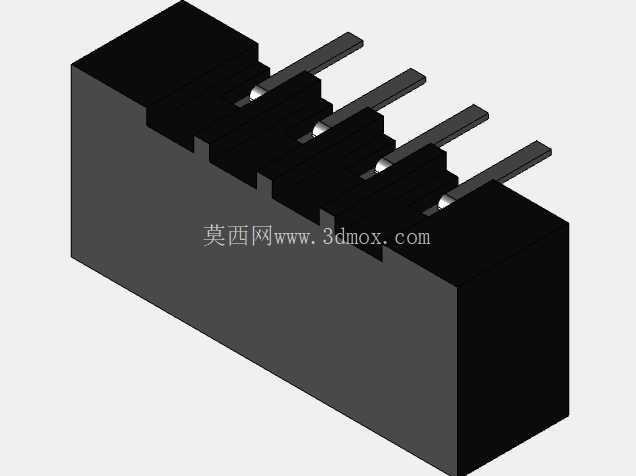

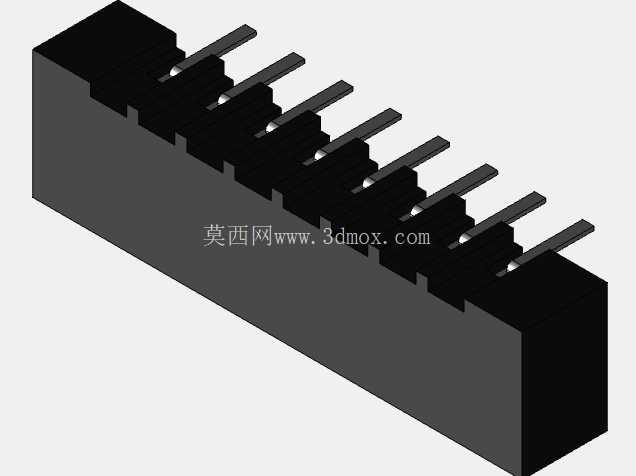

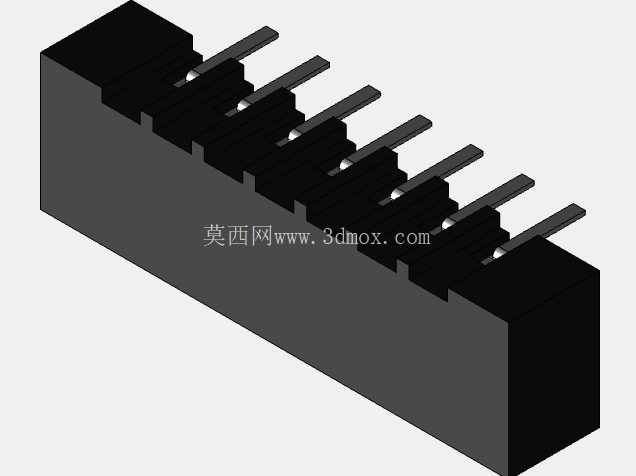

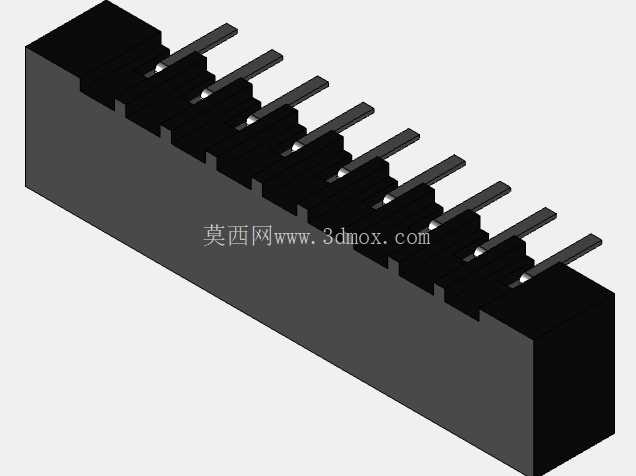

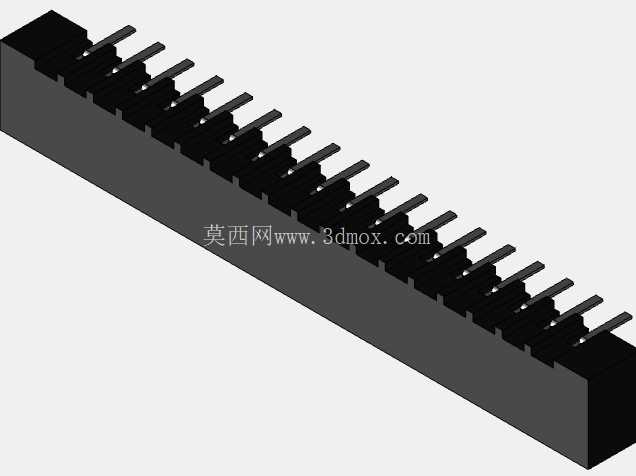

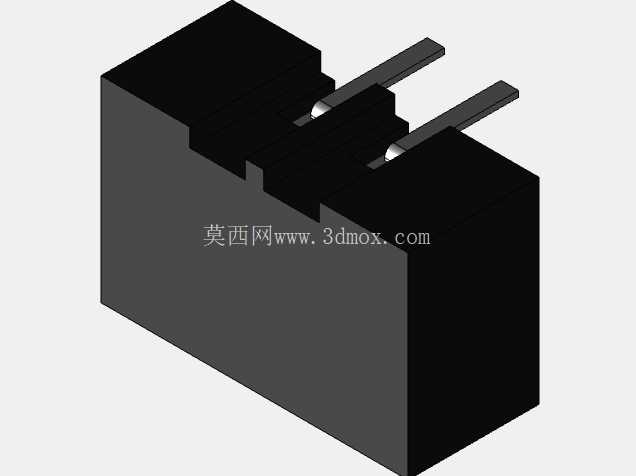

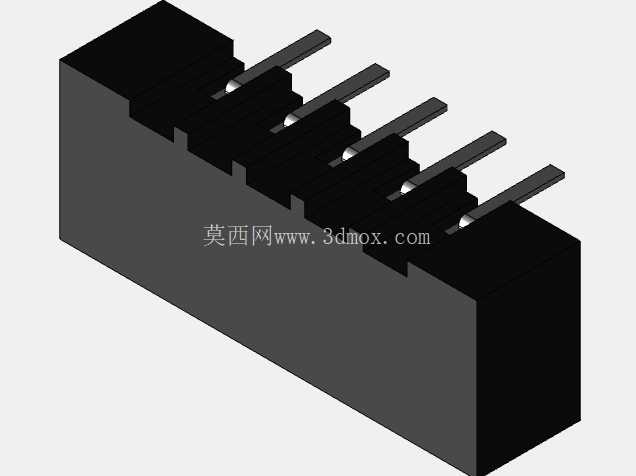

从外形结构来看，连接器本体采用方块式基座设计，两侧的定位柱能够在PCB装配时快速对准安装孔位，避免焊接过程中连接器出现偏移，弯角部分的弧度经过优化，排线插入后能够自然沿弯角方向平顺弯折，不会出现排线根部应力集中导致的线芯断裂问题，接触弹片的开口导向段做了倒角处理，排线插入时能够顺利滑入接触位，不会出现弹片被排线顶歪的情况。在实际选型应用中，需要注意匹配对应厚度的FPC排线，该结构适配0.3mm厚度的标准柔性排线，插入深度需要达到3.2mm以上才能保证双触点都与排线金片充分接触，安装时需要在PCB布局阶段预留出排线弯折的空间，避免排线弯折半径过小导致的传输性能下降或者排线损坏。

这类连接器的三维建模过程中，需要重点关注触点弹片的形变空间预留，塑胶基座内部的型腔尺寸要和弹片的自由状态、工作状态尺寸精准匹配，既不能因为型腔过小限制弹片的正常形变，导致插入力过大，也不能因为型腔过大导致弹片在基座内晃动，接触可靠性下降。插脚的位置度公差需要控制在±0.1mm以内，保证能够顺利插入PCB的对应安装孔，弯角部分的插脚需要保证共面度，避免焊接时出现虚焊、假焊的问题。在车载场景的应用验证中，这类结构需要通过-40℃到85℃的温度循环测试，以及持续的振动冲击测试，保证在整车的全生命周期内连接性能稳定，不会因为环境温度变化或者机械振动出现接触电阻超标的问题。不同于板对板连接器的硬连接方式，FPC连接器搭配柔性排线能够吸收一定的装配公差，在不同板卡之间存在少量位置偏差时也能顺利完成装配，降低整机组装的精度要求，提升产线良率。
