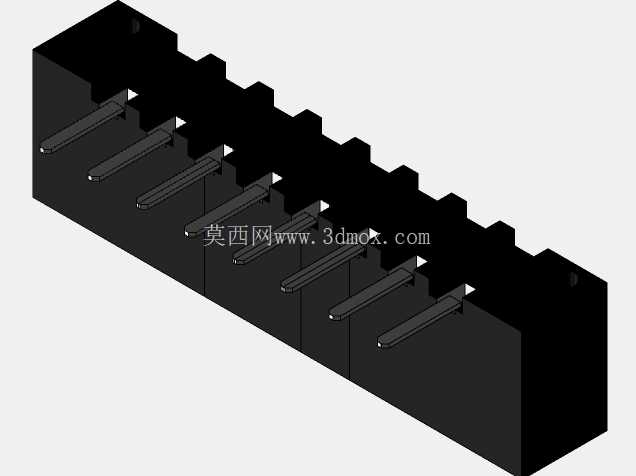

8pin弯插式2.54mm间距FFC/FPC连接器结构

项目分类:通用五金配件 发布时间:2024-12-23 ID:863435
  • 8pin弯插式2.54mm间距FFC/FPC连接器结构

  在消费电子、工业控制板卡、小型智能设备的板间连接场景里,柔性排线与PCB的可靠连接一直是结构设计中需要反复核对细节的环节,这款弯插式FFC/FPC连接器,正是针对板边侧出排线的安装需求设计的连接部件。不同于直插式连接器占用PCB板上方垂直空间的布局,弯插结构的引脚从本体侧方伸出焊接,能够让柔性排线沿着PCB板面平行方向引出,大幅压缩板卡整体的堆叠高度,尤其适合对设备内部垂直空间有严格限制的薄型化设备,比如手持检测仪器、小型嵌入式控制模块、便携数据采集终端这类产品的内部布线场景。从功能特性来看,这款连接器采用双触点接触设计,当FFC/FPC排线插入连接器卡槽后,上下两排触点会同时与排线的导电面接触,相比单触点结构,能够有效降低接触电阻,提升信号传输的稳定性,即使设备存在小幅振动或者长期使用后的触点轻微氧化,双触点的冗余设计也能保证连接可靠性,避免出现信号中断、接触不良的问题,适配常规0.3mm厚度的柔性排线,插拔力度控制在合理区间,既不会因为插拔过松导致排线松脱,也不会因为力度过大造成排线导电层磨损。

  设计过程中首先明确了安装边界的约束条件,引脚间距严格遵循2.54mm的标准排针间距规范,能够直接匹配通用PCB板的标准网格布线,不需要额外调整焊盘间距,降低PCB设计的改造成本;连接器本体总高度控制在6.7mm,弯插引脚的伸出长度经过反复校核,焊接后引脚末端不会超出PCB板背面的常规元件高度区间,避免与板卡下方的结构件或者外壳产生干涉。本体的定位凸台设计在两侧,焊接时可以先通过凸台与PCB上的定位孔配合预固定,减少波峰焊或者手工焊接时的偏移量,保证每个引脚都能准确对准焊盘。

  卡槽内部设计了防呆结构,排线插入时如果方向错误会无法完全推入,避免现场组装时因为排线插反导致的电路短路或者信号接反问题,不需要额外在丝印层标注复杂的插入方向标识,降低组装环节的出错概率。从外形尺寸来看,连接器本体长度根据8pin的引脚数量匹配,相邻触点之间的绝缘隔层厚度经过优化,既保证了相邻引脚之间的绝缘耐压性能,满足常规低压信号传输的绝缘要求,又不会让本体长度过度增加,占用过多PCB板上的布局空间。引脚采用镀锡处理,焊接时的润湿性良好,能够适应无铅焊料的焊接工艺要求,焊接后的焊点强度能够满足常规工业设备的抗振动要求,不会因为设备运输或者使用过程中的振动出现引脚脱焊的问题。

  在实际选型应用中,这类弯插式FPC连接器常被用在PCB板与侧边接口模块的连接场景,比如板卡与外置USB接口模块、显示模块、传感器模块的柔性排线连接,相比采用飞线焊接的方式,使用这类连接器能够让内部布线更加规整,后期维修更换模块时只需要拔出排线即可拆卸,不需要反复焊接焊盘,提升设备的可维护性。设计建模时需要重点核对引脚的折弯角度,保证引脚与PCB板面的平行度误差控制在合理范围,如果折弯角度存在偏差,焊接时会出现部分引脚虚焊的问题;同时卡槽的内部尺寸需要严格匹配排线厚度,尺寸过大会导致排线夹持力不足,使用过程中容易松脱,尺寸过小则会导致排线插入困难,甚至在插入时刮伤排线的导电层。另外,连接器本体的塑料材质选用需要满足常规的耐温要求,能够承受焊接时的高温冲击,不会出现过炉后本体变形、触点移位的问题,保证焊接后的尺寸精度。在板卡布局时,需要在连接器的排线插入侧预留足够的操作空间,方便组装时手指或者工具推入排线,避免因为周围元件遮挡导致排线无法完全插入到位,影响接触可靠性。
