ARCOL HS50功率型铝壳电阻结构设计

这款铝壳功率电阻的结构设计，核心围绕大功率工况下的散热需求与安装适配性展开，从实际工程应用的角度看，这类电阻常被部署在工业变频器制动回路、伺服驱动泄放回路、大功率电源限流环节、汽车电控系统负载匹配场景中，承担功率耗散、回路限流、制动能量泄放的核心作用，工作过程中会持续将电能转化为热能散出，因此结构设计的合理性直接决定元件的工作寿命与运行稳定性。

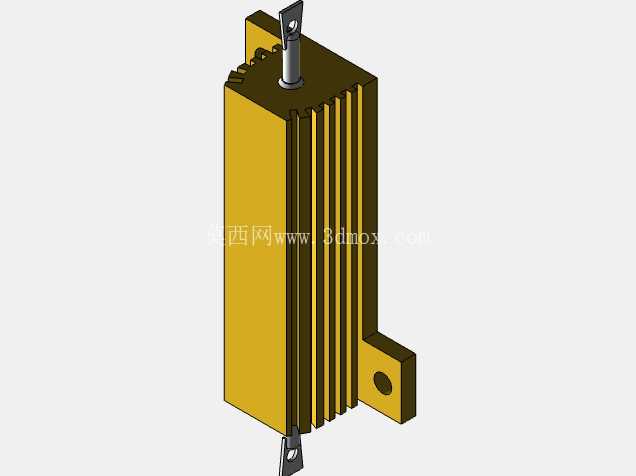

从外形结构来看，主体采用长方体铝制外壳设计，外壳侧壁直接加工出平行分布的竖向散热鳍片，鳍片与外壳为一体化结构，没有额外拼接缝隙，这种设计最大化扩展了外壳与空气的接触面积，能够在自然对流或强制风冷场景下快速将内部电阻芯产生的热量传导到外界环境中，避免内部电阻体因长期过热出现阻值漂移、绝缘层老化的问题。外壳表面做了金黄色阳极氧化处理，氧化层既可以提升铝壳的耐腐蚀性能，适配工业现场多粉尘、有凝露的复杂使用环境，也能提升表面热辐射效率，辅助提升整体散热能力。

安装结构的设计充分考虑了不同设备内部的安装空间限制，在主体外壳的下端延伸出一体式L型安装支脚，支脚上预制了圆形安装通孔，安装时可以直接通过螺栓将电阻固定在设备的金属安装板、机箱内壁或者专用散热支架上，支脚与主体外壳的连接位置做了加厚过渡处理，能够承受设备运行过程中的振动冲击，避免长期振动后出现支脚断裂、电阻移位的问题。电阻的上下两端各设置了一个接线端子，端子采用带安装孔的金属接片结构，接线时既可以通过螺栓压接导线端头，也可以适配快插式接线端子，端子与外壳之间设置了绝缘隔离结构，保证带电部分与金属外壳之间的绝缘强度满足电气安全要求，避免出现漏电、爬电的安全隐患。上端的接线端子位置做了局部凸起的绝缘基座设计，进一步拉大了接线端与外壳表面的爬电距离，即使在高湿度环境下也能保证绝缘可靠性。

在建模过程中，需要重点关注几个关键的尺寸边界：首先是主体外壳的长宽高比例，散热鳍片的间距、深度直接影响散热效率，建模时鳍片的厚度要保证加工可行性，不能出现壁厚过薄导致压铸或者机加工过程中变形的问题；其次是下端安装支脚的伸出长度、安装孔的中心距尺寸，必须匹配通用的工业元件安装孔位标准，保证设计完成的电阻可以直接替换同规格的市售产品，不需要额外修改设备的安装板结构；再者是上下接线端子的位置高度、接片的厚度与开孔尺寸，要适配常规的接线螺栓规格，保证接线时的接触面积足够，避免大电流通过时接线端过热。另外还要注意端子与安装支脚之间的相对位置，避免安装后接线端与设备金属结构之间距离过近，造成绝缘距离不足的问题。

从实际使用的角度出发，这类铝壳电阻的外壳本身就是散热结构的一部分，因此建模时不需要额外设计独立的散热组件，依靠外壳自身的鳍片结构就可以满足额定功率下的散热需求，当应用在更高功率的泄放场景时，也可以直接将电阻的铝壳安装面贴合在设备的金属机箱壁上，通过机箱壁辅助散热，进一步提升电阻的功率承载能力。设计过程中还要考虑电阻的重量分布，由于主体部分重量集中在铝壳与内部电阻芯上，下端的安装支脚需要承担全部重量，因此支脚的弯折角度、与主体的连接强度都要做针对性的加强处理，避免在车载、工程机械这类强振动场景下出现结构损坏。

整体结构没有多余的装饰性设计，所有的外形特征都服务于散热、安装、电气绝缘这三个核心功能需求，外壳的棱角位置做了小尺寸的倒角处理，既可以避免加工、安装过程中尖锐边角划伤操作人员，也能减少应力集中，提升外壳的结构强度。接线端子的金属接片采用镀镍处理，既可以防止氧化，也能降低接线接触电阻，保证长期大电流工作下的连接可靠性。
