无垫圈螺母款PBS-16A按钮结构设计

这款无配套垫圈与锁紧螺母的按钮结构，常被应用在各类低压电控柜、小型设备操作面板、车载控制单元的临时功能触发场景中，不少做设备改装、小批量电控系统集成的工程师，在面板空间受限、不需要做高强度防松固定的场合，会优先选用这类简化结构的按钮，省去多余紧固件带来的装配空间占用。从实际使用场景来看，这类按钮主要承担瞬时信号触发功能，多用于设备的点动控制、复位操作、功能切换触发，不需要长期保持通断状态，按压行程短，触发反馈清晰，操作人员在戴薄劳保手套的状态下也能准确完成按压操作，不会出现误触或者按压力度不足导致的信号丢失问题。

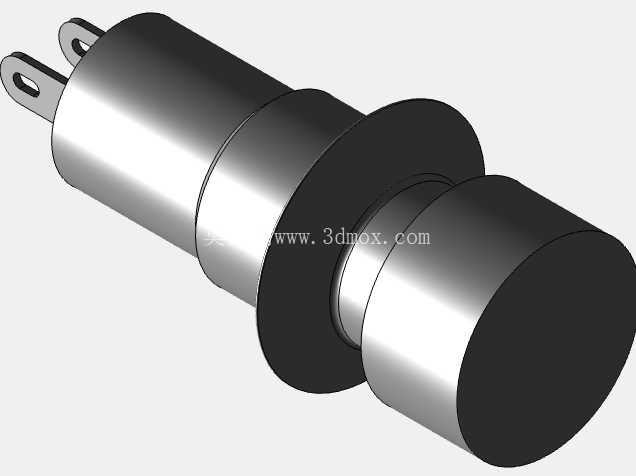

从结构设计思路来看，这款按钮采用阶梯轴式的主体结构，前端的按压头做了大直径圆柱设计，增大按压接触面积，按压面做了平整处理，没有额外的防滑纹理，适配需要频繁点按的操作场景，长期使用不会因为纹理积灰影响操作手感。中间的限位凸台是整个结构的安装定位基准，凸台直径大于面板安装开孔直径，装配时直接从面板正面插入开孔，凸台端面贴紧面板正面即可完成轴向定位，因为省略了背面的锁紧螺母与垫圈，这款按钮更适合采用卡扣式预装、或者面板背面有辅助压块固定的安装场景，不需要在面板背面预留拧螺母的操作空间，对于内部布线密集、操作空间狭小的电控箱来说，这种结构能大幅降低装配难度，减少装配工时。

尾部的两个插片式接线端采用平行扁状设计，插片厚度与间距适配常规的6.3mm快速接线端子，接线时直接把端子插在插片上即可完成电气连接，不需要拧螺丝固定接线，接线效率比螺丝接线款提升近六成，也避免了长期使用后螺丝松动导致的接触不良问题。插片与主体内部的触点组件做了一体式注塑固定，插片根部做了加厚处理，插拔接线端子时不会出现插片歪斜、断裂的问题，能承受至少50次以上的反复插拔而不出现结构损坏。

从安装边界尺寸来看，主体安装段的直径适配16mm直径的标准面板开孔，安装段长度适配1-3mm厚度的面板，不管是冷轧钢板喷塑电控面板、ABS塑料设备外壳，还是薄铝板制作的操作面板，都能顺利完成装配。中间限位凸台的直径比安装段大6mm，足够覆盖开孔边缘的加工毛刺，即使开孔存在0.5mm以内的尺寸偏差，凸台也能完全遮盖开孔边缘，不会露出缝隙影响外观。整体结构没有多余的棱角，所有台阶过渡处都做了0.2mm的圆角处理，装配时不会划伤操作人员的手部，也不会刮破面板表面的喷塑层。

内部的触点结构采用常开式设计，自由状态下触点保持断开，按压到位后触点闭合导通，松开后依靠内部的复位弹簧自动回弹复位，复位行程的一致性好，连续按压一万次也不会出现卡滞、复位不到位的问题。主体外壳采用金属车削加工而成，表面做了镀镍处理，防锈能力强，在湿度不超过85%的常规工业环境中使用，不会出现表面锈蚀、镀层脱落的问题。因为省略了垫圈和螺母，整个按钮的零件数量比常规安装款少了三个，整体重量更轻，对于有轻量化要求的便携设备来说，能减少不必要的重量负载。

在实际选型过程中，需要注意这款按钮没有自带锁紧结构，不能用在有强烈振动的设备上，避免长期振动导致按钮从面板开孔中脱出，如果要在振动工况下使用，需要在面板背面额外增加固定压片，对按钮尾部进行辅助固定。另外这款按钮没有防水密封圈，不能直接用在有淋水、多粉尘的户外场景，适合在室内电控柜、设备操作面板这类环境相对稳定的场合使用。建模过程中，所有配合尺寸都按照常规五金件的公差标准做了预留，安装段的直径公差控制在h7级别，和面板开孔的配合间隙不超过0.1mm，装配后不会出现明显的晃动，按压时的同轴度好，不会出现按压偏斜导致的卡滞问题。插片的尺寸完全按照快速接线端子的通用标准设计，不需要额外定制接线端子，采购常规的端子就能完成接线，降低物料采购成本。
