汽车空调系统用翅片式热交换器结构设计

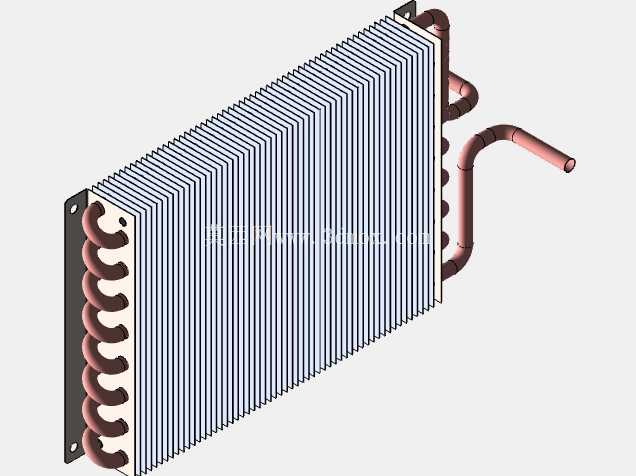

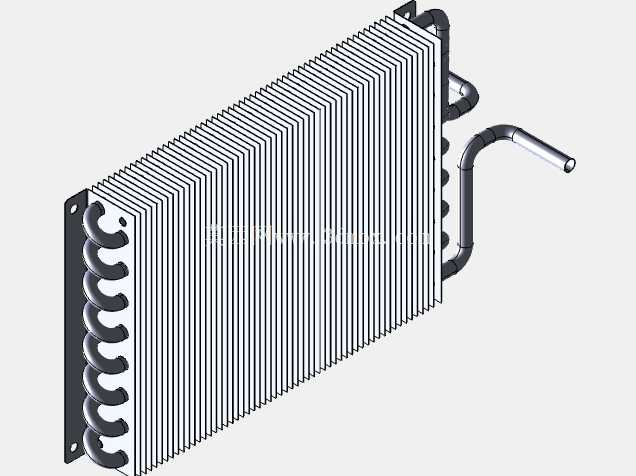

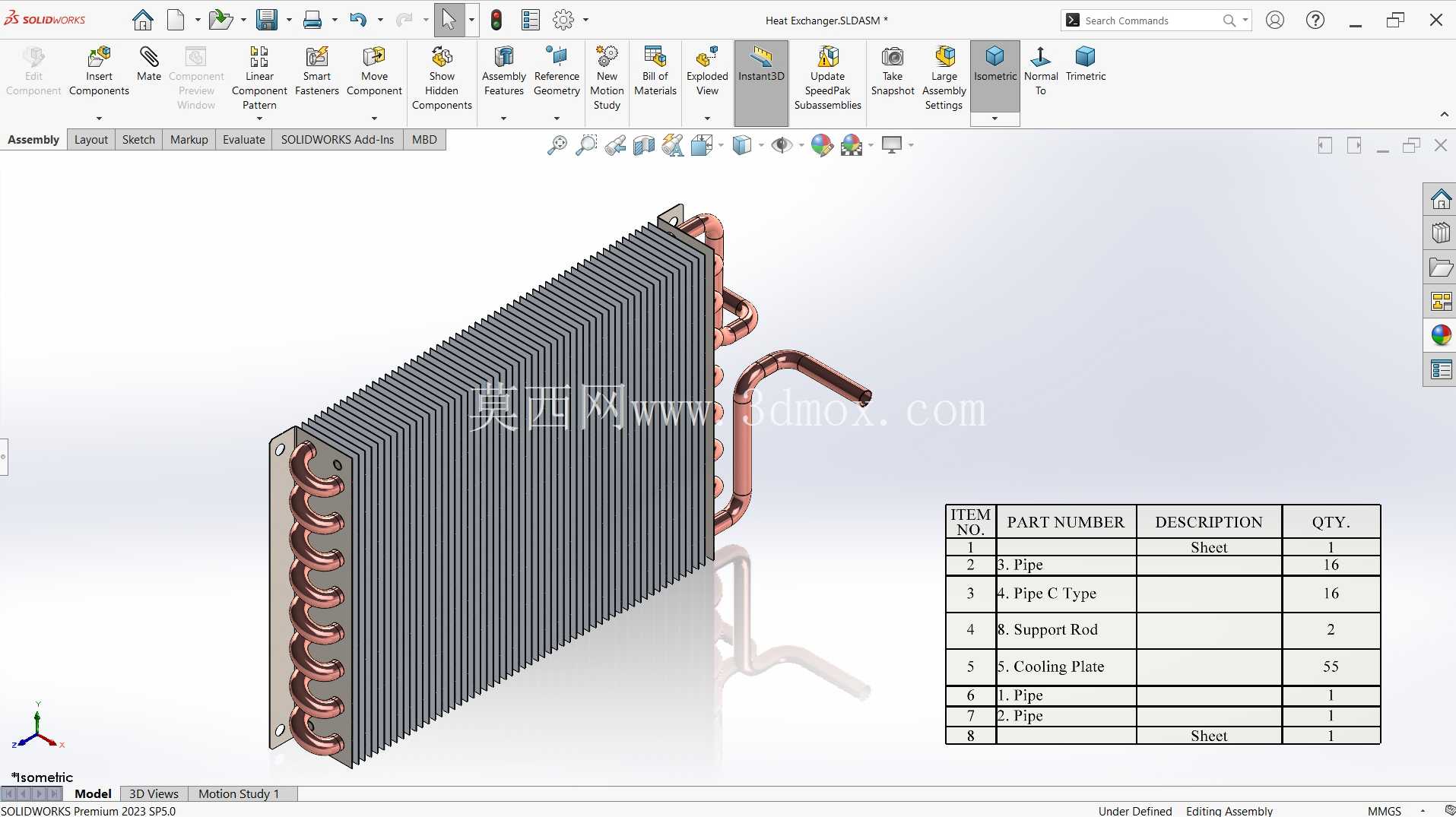

这款翅片管式热交换器主要面向汽车座舱空调系统的制冷循环回路设计，也可适配小型商用制冷设备、紧凑型液压系统的油液散热场景，核心作用是通过冷媒与流经翅片的空气完成热量交换，实现制冷介质的相变放热或吸热过程，保障下游温控回路的温度稳定。从结构组成来看，整体采用平行叠置的铝制散热翅片作为核心换热面，翅片采用连续冲压成型的薄铝片结构，片与片之间保持均匀的通风间隙，既能够最大化空气接触面积，又不会过度增加风阻，适配车载空调常用的离心风机送风压力范围。穿接在翅片内部的是多组弯折成型的紫铜管路，管路采用U型弯加直通段的排布方式，单根管路多次弯折贯穿整排翅片，形成连续的冷媒流道，铜铝结合的结构既利用了紫铜优秀的导热性能与管路弯折加工性，又借助铝翅片的轻量化优势降低整体组件重量，符合车载部件的重量控制要求。

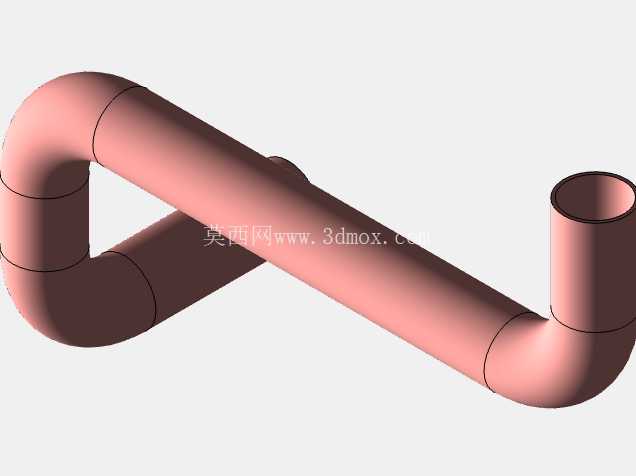

设计阶段首先确定的是换热芯体的整体边界尺寸，芯体整体为长方体结构，厚度方向对应翅片的叠装宽度，长度与高度方向匹配车载空调蒸发箱的内部安装空间，安装时仅需通过侧边的固定支耳与箱体内部的安装位螺接固定，预留的管路接头从芯体侧方伸出，可直接对接空调系统的高低压冷媒管路，无需额外设计转接结构。管路排布上采用多流程交错设计，冷媒从一侧接头进入后，在管路内经过多次折返流动，充分与翅片传导的热量完成交换，避免出现局部换热死角，每段管路的弯折半径严格控制在管径的2倍以上，既减少弯折处的流阻损失，也避免弯折过程中管路出现凹瘪、壁厚减薄超差的问题，保障长期使用下的管路耐压强度。

翅片与管路的连接采用胀管工艺实现紧密贴合，装配时先将预成型的翅片堆叠整齐，穿入成型好的铜管路后，通过专用胀头将管路内径撑大，使管路外壁与翅片的穿管孔完全贴合，消除接触热阻，保障热量能够快速从管路传导到整片翅片表面。翅片表面设计有细密的百叶窗式冲缝结构，能够在空气流经时破坏翅片表面的层流边界层，提升空气侧的换热效率，同时冲缝的排布方向顺着空气流动方向设置，不会额外增加过多的通风阻力，避免风机负载超标。

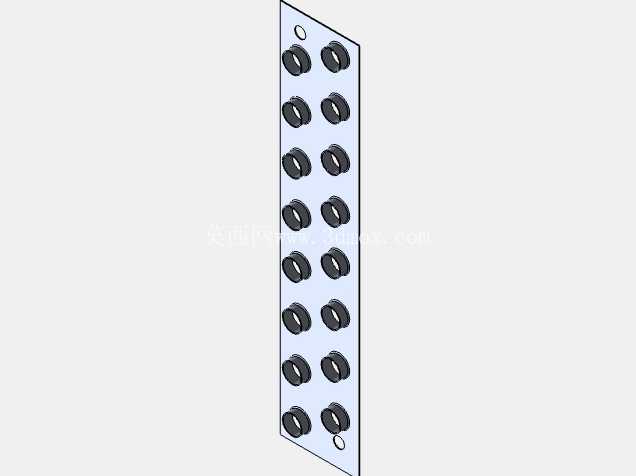

侧边设置的支撑结构采用薄钢板冲压成型，两端分别与最外侧的翅片端面贴合固定，既能够在叠装翅片时提供定位基准，保障整组翅片的堆叠整齐度，也能够在安装后为芯体提供足够的结构强度，承受车辆行驶过程中的振动载荷，避免翅片出现松动、管路出现疲劳开裂的问题。从实际使用场景出发，这款热交换器的换热能力匹配1.6-2.0L排量乘用车的空调制冷需求，在额定风量下能够实现冷媒从高温气态到中温液态的充分冷凝，或是低温液态冷媒蒸发吸热降低流经空气的温度，为座舱提供稳定的冷量输出。设计过程中也充分考虑了生产装配的工艺性，所有冲压件、弯管件都可通过常规冲压设备、数控弯管设备加工完成，胀管、装配工序无需特殊定制工装，适合批量生产时的效率控制，同时组件整体无复杂异形结构，后期维护时仅需通过压缩空气吹扫即可清理翅片间隙积存的灰尘，恢复换热效率，无需整体拆解维修。
