卧式管壳式热交换器结构设计方案

项目分类:换热器 发布时间:2026-07-29 ID:1203170
  • 卧式管壳式热交换器结构设计方案
  • 卧式管壳式热交换器结构设计方案

在化工、能源、暖通、食品加工等多个工业领域的流体换热环节,管壳式热交换器始终是应用占比最高的换热设备类型,本次呈现的卧式管壳式结构,是针对中低压工况下的液-液、汽-液换热场景开发的成熟构型。从实际落地的应用场景来看,这类设备常被布置在工艺管线的介质温度调节段,比如化工生产中冷却反应出料、热电厂的冷凝水余热回收、中央空调系统的冷热介质置换、液压系统的油温控制环节,能够在连续运行的工况下长期稳定完成两种介质之间的热量传递,不会因为介质内少量杂质就出现快速堵塞的问题,对工况波动的耐受度远高于板式、翅片式等紧凑式换热设备。

从设备的实际用途出发,这款结构的核心作用是在封闭的壳程与管程空间内,让两种存在温度差的介质通过管壁完成热量传导,全程不会出现介质掺混,既可以实现高温介质的降温冷却,也可以完成低温介质的预热升温,部分带相变的工况下,还能作为冷凝器或者蒸发器使用,适配的介质压力范围覆盖0.1MPa到1.6MPa的常规工业区间,介质温度耐受区间可以从常温到200摄氏度以上,只要匹配对应的密封件与壳体材质,就能适配绝大多数无强腐蚀的工业流体换热需求。

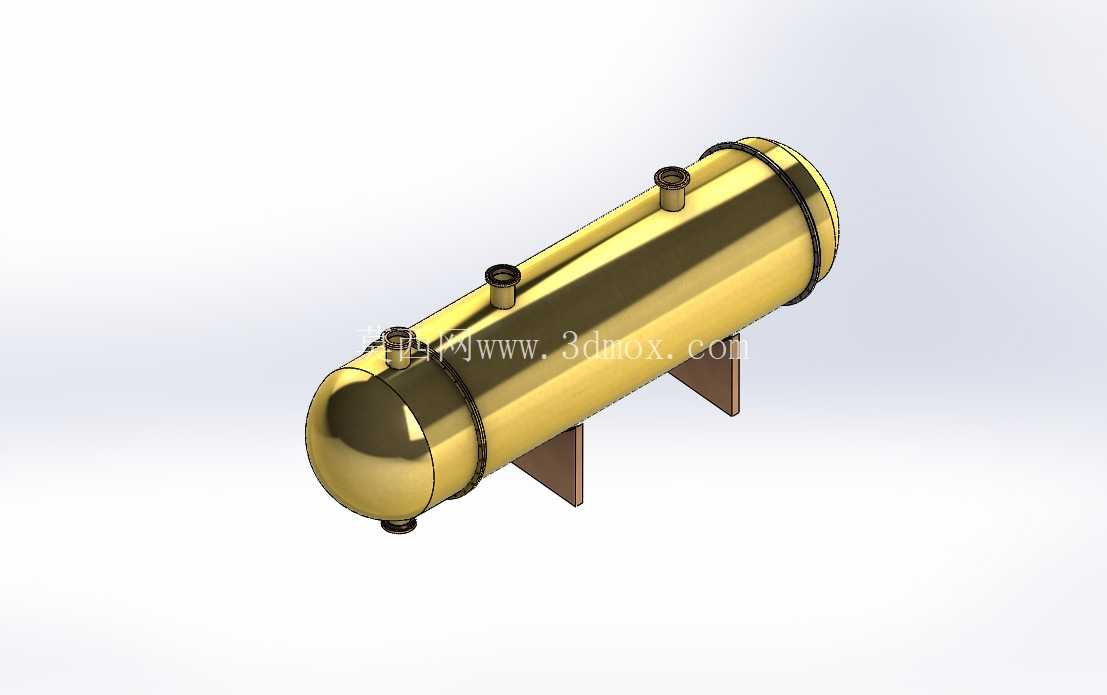

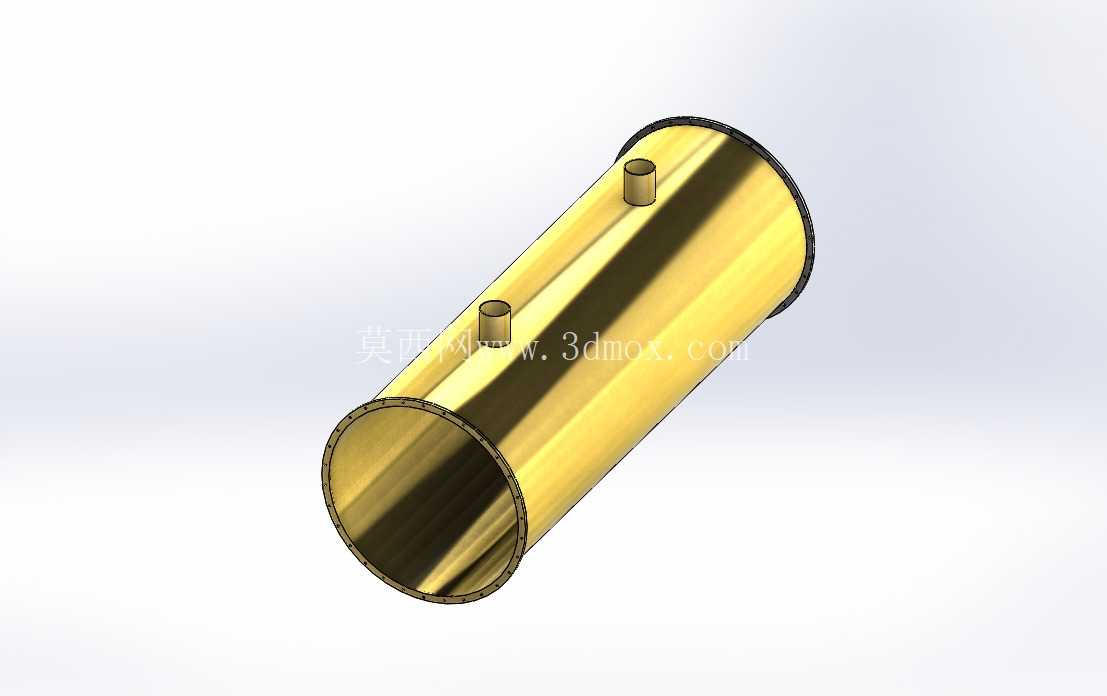

产品的功能特性设计上,首先采用了卧式长筒形的壳体构型,两端采用标准椭圆形封头,相比平盖封头能够更好地分散内部介质压力带来的应力,降低壳体壁厚需求,控制整体设备重量。壳体上共设置四个接管接口,分别对应管程的进出口与壳程的进出口,其中两个垂直向上布置的接口为壳程介质通道,端部下方的接口为管程介质通道,接管的位置排布充分考虑了管线安装的操作空间,避免相邻管线安装时出现干涉。设备底部设置两个鞍式支座,支座的支撑面做了加宽处理,能够将设备重量均匀传递到安装基础上,其中一个支座设置为固定端,另一个为滑动端,能够抵消设备运行时因为温度变化产生的热胀冷缩形变,避免壳体或者接管处出现应力撕裂。壳体内部的管束采用折流板固定,既可以支撑换热管避免管束振动,也可以改变壳程介质的流动方向,提升壳程介质的湍流程度,强化整体传热效率,管束与管板的连接采用强度胀加密封焊的形式,能够有效避免管程与壳程介质出现串漏。

从设计思路的层面来看,整个结构的开发完全围绕可靠性与易维护性两个核心方向展开,没有为了追求紧凑度牺牲设备的可维护空间,两端的封头采用法兰螺栓连接,当设备运行一段时间出现结垢或者管束泄漏时,可以拆卸封头对管束进行清洗或者堵漏,不需要整体切割壳体,大幅降低后期运维成本。壳体的壁厚计算充分考虑了介质腐蚀裕量,按照1.5倍的设计压力做水压试验校核,所有接管的法兰尺寸都匹配行业通用的管道标准,不需要额外定制转接头就能直接对接现场管线。换热管的排布采用正三角形排列,在相同的壳体直径下能够布置更多的换热面积,提升单位体积的换热效率,折流板的切口高度按照壳体直径的25%设置,既保证介质流动的阻力在合理区间,也避免出现流动死区导致局部结垢加速。

关于外形尺寸与安装边界,这款卧式结构的长径比控制在6:1的合理区间,既不会因为长径比过大导致管束挠度超标,也不会因为长径比过小导致壳程介质流动行程不足影响换热效率。安装时需要预留的操作空间主要集中在设备两端,封头拆卸方向需要预留至少1.5倍壳体直径的抽管空间,方便后期检修时抽出管束。设备的重心位于两个鞍式支座的中心连线位置,安装基础只需要按照设备满水重量做承载设计即可,不需要额外做配重平衡。接管的法兰密封面采用突面形式,匹配常规的非金属垫片就能满足密封要求,安装时不需要对法兰面做特殊加工。两个支座的安装孔采用长圆孔设计,滑动端的支座不需要做完全固定,预留足够的热位移空间即可,设备安装完成后需要在壳体外部做保温层包覆,减少不必要的热量散失,保温层的厚度可以根据介质温度与环境温度差计算确定,一般控制在50mm到100mm区间即可满足绝大多数工况的保温需求。
