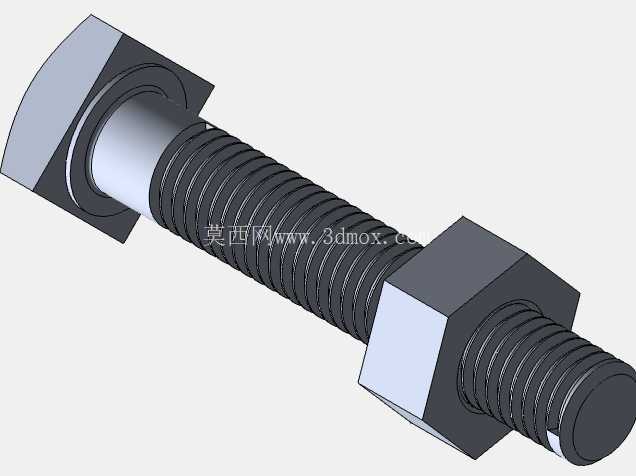

参数化六角头螺栓配套螺母装配组件

在各类机械结构的连接环节中，螺纹紧固件是应用覆盖范围最广的基础零件，小到消费电子的内部固定，大到重型工程机械的结构拼接、汽车冲压模具的模组装配，都离不开六角头螺栓与螺母的配合锁紧。这套参数化的六角头螺栓螺母组件，完全围绕实际工程装配的需求搭建几何特征，没有为了视觉效果简化核心配合结构，能直接用于装配干涉校验、工装夹具适配设计、连接强度校核的前置参考。

从实际使用场景来看，这类六角头紧固件常被用在需要频繁拆装的设备检修位、模具模组拼接面、钢结构框架连接节点上，六角头的设计适配普通开口扳手、套筒、活动扳手等通用工装，不需要定制专用拆装工具，现场运维的适配性极强。设计这套模型的时候，首先还原了真实螺纹的牙型轮廓，没有采用装饰性的贴图螺纹来简化结构，不管是外螺纹的大径中径小径公差带，还是内螺纹的旋合间隙，都参照普通粗牙螺纹的通用配合要求做了几何约束，导入装配环境后可以直接模拟旋合过程，检查相邻零件是否存在螺纹干涉、扳手操作空间是否足够。

模型的几何特征完全贴合量产标准件的实际形态：螺栓头部的六角倒角、螺杆末端的倒角引导结构、螺母的六角端面倒角都做了精确还原，没有省略容易被忽略的工艺细节——比如螺栓头部与螺杆衔接处的退刀结构，螺母端面的承压面平面度约束，这些细节在做有限元受力分析的时候，会直接影响应力集中区域的计算结果，如果模型省略这些结构，仿真得出的锁紧力、剪切强度数据会和实际工况存在明显偏差。

考虑到不同场景的选型需求，整套模型采用参数化约束搭建，修改对应尺寸参数就能生成不同公称直径、不同螺杆长度、不同螺母厚度的适配规格，不需要重新从零绘制特征，能大幅提升不同项目的标准件建模效率。在安装边界的适配层面，模型预留了标准垫片的装配空间，螺栓伸出螺母的螺纹长度也符合常规装配的露出2-3个牙距的工程要求，不会出现模型装配后螺杆过短无法锁紧、过长干涉周边零件的问题。

在汽车冲压模具的装配场景中，这类紧固件常用于模座、压料板、导向组件的锁紧，因为模具工作时会承受持续的冲击载荷，螺纹的旋合长度、螺栓头部的承压面积都会直接影响连接可靠性，这套模型精确的几何特征可以帮助设计人员在排布螺栓孔位的时候，提前确认相邻螺栓的扳手操作空间是否冲突，螺栓穿入方向是否会和模具的运动行程产生干涉，减少后期试模时的结构修改工作量。在通用设备的框架装配中，这套模型也可以直接用于物料清单的统计参考，结合模型的尺寸参数快速核算所需紧固件的规格数量，避免选型时出现螺纹规格不匹配、长度不符合安装要求的问题。

很多入门建模人员绘制的螺栓螺母模型常忽略螺纹的起始端收尾结构，导致实际装配模拟时出现螺纹错齿、无法正常旋合的问题，这套模型还原了螺纹起始端的不完全牙特征，和实际量产的紧固件形态完全一致，用于装配动画制作、拆装演示课件的时候，能更真实地展现紧固件的装配过程，不会出现不符合机械常识的配合错误。同时模型的几何面做了合理的优化，既保留了所有关键工程特征，又没有过多的冗余碎面，导入大型装配体的时候不会占用过多的系统资源，不会因为单个标准件的模型过于复杂导致整个装配体打开卡顿、操作延迟。
