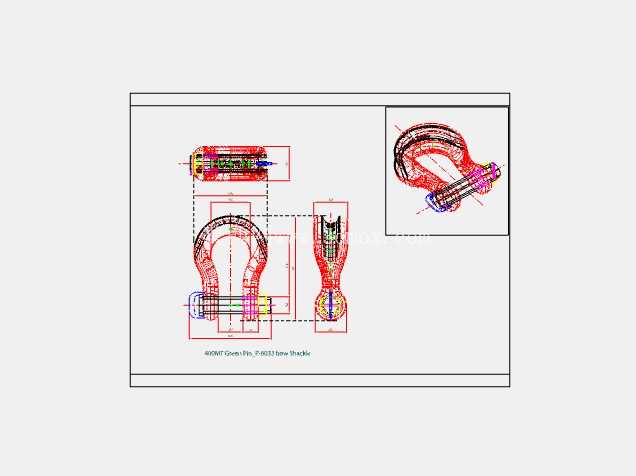

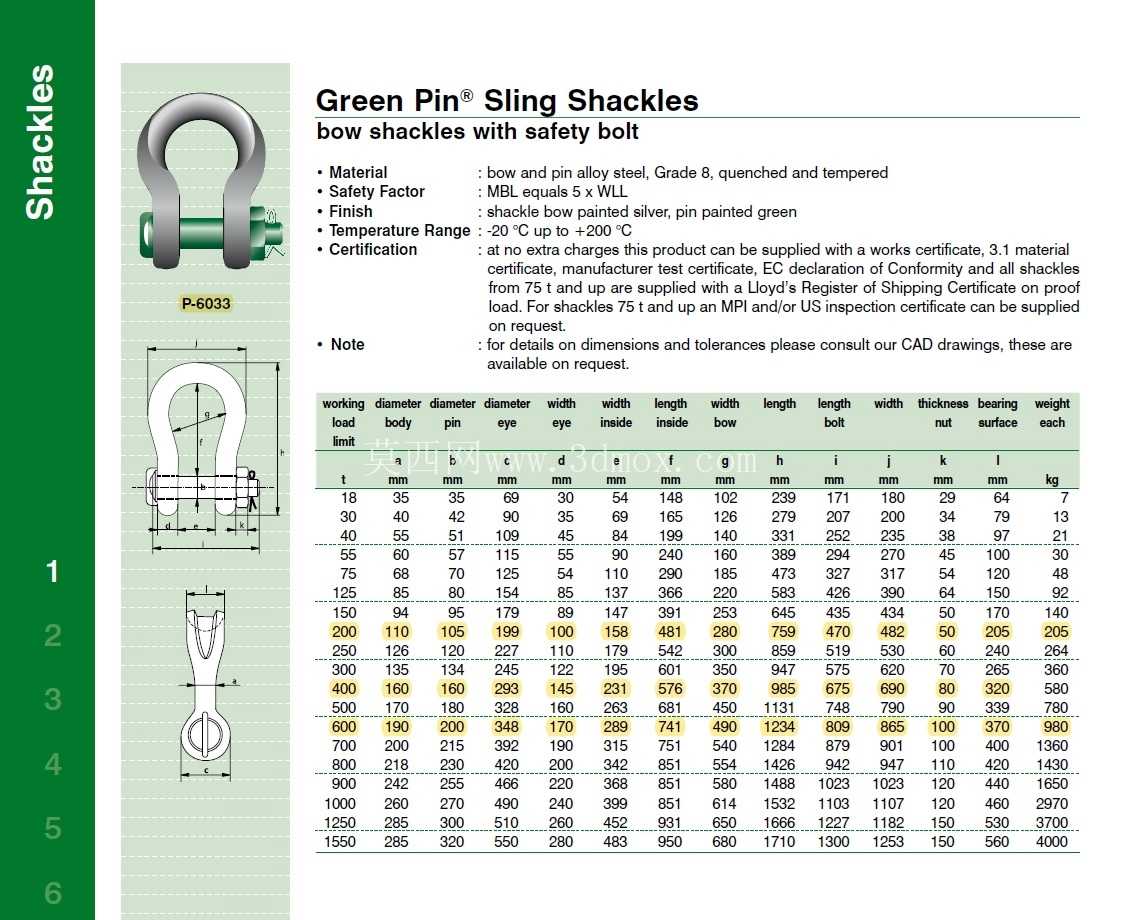

大吨位弓形起重卸扣三维结构设计

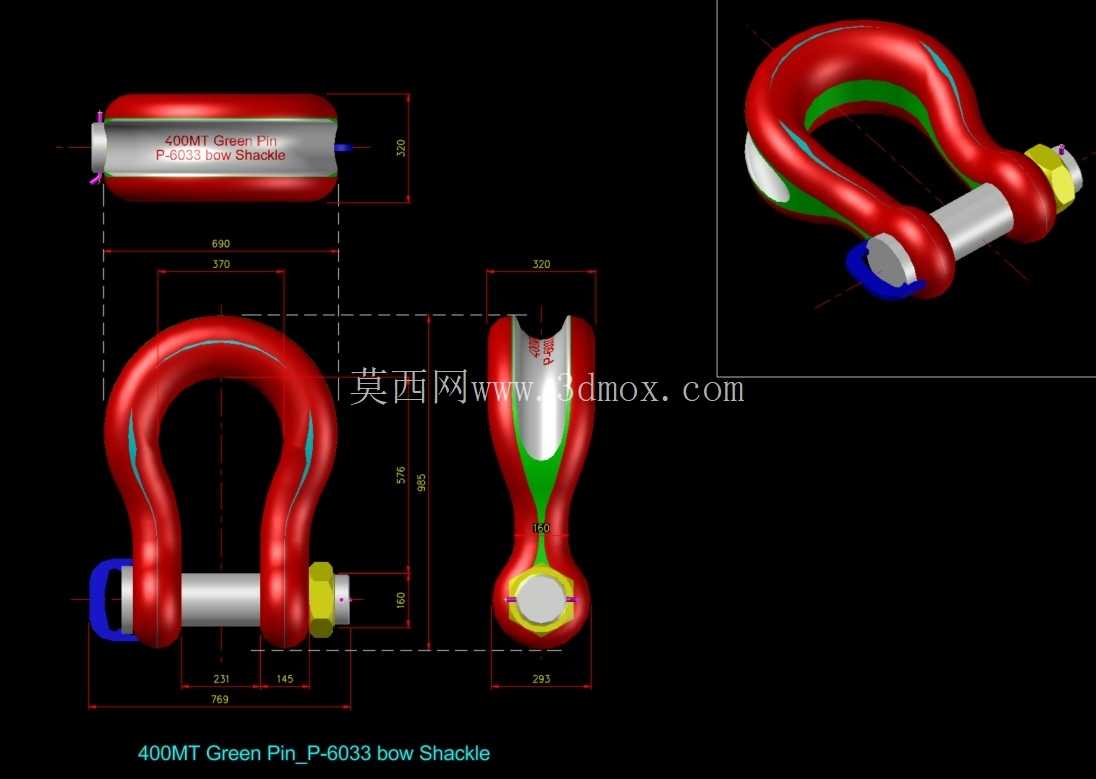

在海上重型吊装、港口大件转运、舰船系泊、重型设备移位这类重载作业场景里，弓形卸扣是索具系统里最核心的受力连接件，它承担着吊索与被吊物之间的载荷传递作用，相比直形卸扣，弓形结构的内部空间更大，能适配多股钢丝绳、吊装带、链条等多种吊具的同时连接，不会出现吊具挤压卡滞的问题，在大角度吊装受力时也能更好地分散应力，避免局部应力集中导致的结构失效。这款400吨级的绿销弓形卸扣，整体结构分为弓形弯环、横销、销端锁止件三个核心部分，建模时首先要明确额定载荷下的受力边界，弓形弯环的截面采用变径圆弧过渡设计，从顶部受力最大的圆弧段到两侧与横销配合的耳孔段，截面直径逐步调整，既保证顶部受拉区域的截面强度，又避免耳孔位置因截面突变产生应力集中，建模时需要严格控制弯环内侧的圆弧曲率，确保吊具连接时接触面均匀贴合，不会出现线接触导致的局部压溃。横销采用带轴肩的圆柱结构，一端设置限位台肩，另一端加工外螺纹配合锁止螺母，螺母外侧还设置了防松开口销孔，安装时横销穿过弯环两侧的同轴耳孔，拧紧锁止螺母后穿入开口销防止作业过程中螺母回转松脱，绿销的标识设计是行业内对额定载荷等级的快速识别方式，现场作业人员可以通过销端的颜色快速判断卸扣的载荷等级，避免错用低载荷卸扣引发安全事故。从安装边界来看，这款卸扣的耳孔同轴度公差需要控制在0.1mm以内，保证横销安装后不会出现偏载，弯环内侧的净空尺寸要满足对应规格多股吊索的穿入需求，横销的有效配合长度要与弯环两侧耳板的总厚度匹配，既不能因销长过短导致螺纹啮合长度不足，也不能因销长过长导致锁止后存在窜动间隙。建模过程中需要重点校核几个关键受力位置：弯环顶部的最大拉应力区域、耳孔与横销配合的挤压应力区域、横销中部的剪切应力区域，通过有限元分析验证额定载荷下的安全系数，确保所有受力位置的应力值都低于材料的屈服强度，同时预留足够的疲劳冗余，因为起重作业中很多是变载荷、冲击载荷工况，单纯的静强度校核不足以覆盖实际使用场景。在海上作业场景中，卸扣还要考虑盐雾腐蚀的影响，结构设计上要尽量减少容易积水积盐的死角，弯环与横销的配合间隙要控制合理，既保证拆装顺畅，又避免间隙过大进入泥沙加剧磨损，表面处理的厚度也要在建模时预留尺寸余量，避免装配时出现干涉。实际选型使用时，需要根据吊装作业的角度计算单只卸扣的实际承受载荷，当吊装夹角超过120度时，卸扣承受的分力会大幅提升，必须选用更高载荷等级的卸扣，同时作业前要检查横销的锁止状态，确认开口销安装到位，禁止使用横销弯曲、螺纹损伤、弯环有裂纹的卸扣。这款模型的结构细节完整还原了实际产品的所有装配关系，包括横销与耳孔的配合公差、锁止螺母的防松结构、弯环的变截面过渡，能够直接用于起重索具的配套选型校核、吊装方案的三维布局演示，也可以作为起重吊具设计的参考案例，帮助设计人员理解大吨位卸扣的受力逻辑与结构设计要点，避免在自行设计时出现应力集中、配合间隙不合理、锁止结构不可靠等常见问题。
