Arduino控制红外传感壁障移动装置

项目分类:工业机器人 发布时间:2020-06-30 ID:120321
  • Arduino控制红外传感壁障移动装置
  • Arduino控制红外传感壁障移动装置
  • Arduino控制红外传感壁障移动装置
  • Arduino控制红外传感壁障移动装置
  • Arduino控制红外传感壁障移动装置
  • Arduino控制红外传感壁障移动装置
  • Arduino控制红外传感壁障移动装置

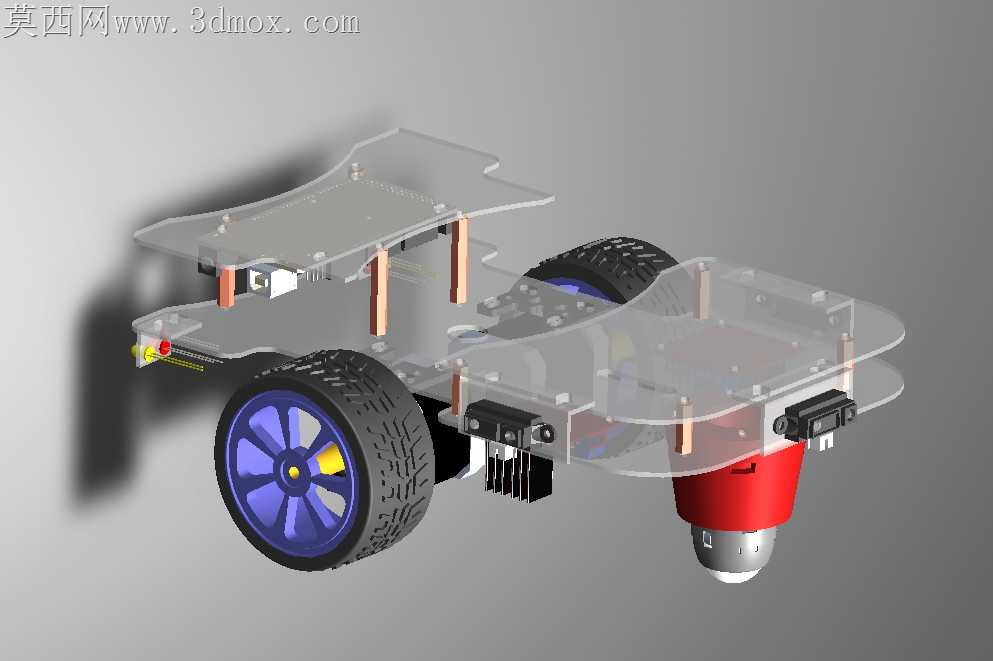

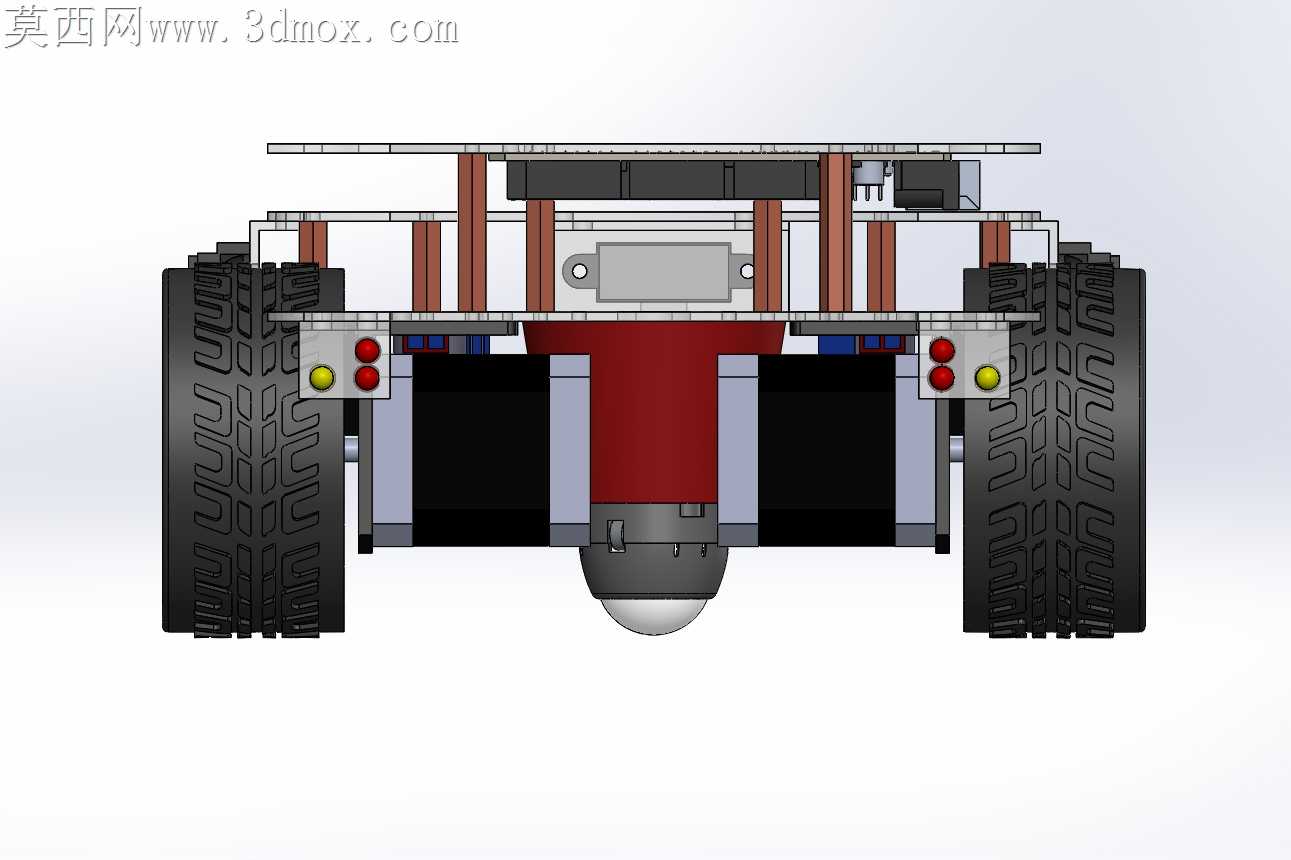

壁障类移动装置在实训场景里最容易暴露的问题,是红外传感器安装位的公差累积——很多初版设计直接把传感器锁死在底盘前端硬连接位,行进时步进电机的高频振动会顺着钣金件直接传导到传感探头,轻则测距数值飘移±15mm,重则触发误判让装置直接撞向墙面。这套壁随动件的结构处理,刚好把传感器安装座做了悬浮式的胶位预留,安装位和底盘主框架之间留了0.8mm的缓冲间隙,装配时可以贴一层薄丁腈橡胶垫隔振,不用额外增加复杂的减震结构,就能把振动带来的测距误差压到3mm以内,完全满足贴墙行进的精度要求。

底盘的动力排布没有采用常见的同轴双轮差速布局,而是把两个步进电机错开12mm安装在底盘中后段,重心刚好落在两轮轴线靠前20mm的位置,万向轮的承压被控制在整机重量的12%,转向时不会因为万向轮摩擦力过大出现卡顿,贴墙走弧线的时候轮组不会因为侧倾力出现打滑。走线槽的设计藏在底盘加强筋的内侧,传感器和电机的线束顺着加强筋的凹槽走到控制板安装位,不会因为装置反复转向拉扯线束,也不会出现线束垂落蹭到地面影响行进的问题。

控制板的安装位做了可调节的腰型孔,不管是用标准Arduino控制板还是替换成更小体积的集成驱动板,都能直接对位安装,不用重新打孔。贴墙行进的触发拨杆和机身的连接位做了POM材质的衬套预留,反复触发碰撞信号的时候不会因为金属摩擦出现卡滞,拨杆的复位弹簧力度经过匹配,碰到墙面时能立刻触发信号,离开墙面后0.2秒内就能复位,不会出现信号延迟导致的转向滞后。

很多同类实训装置在做装配调试的时候,容易忽略轮组和底盘的同轴度问题,这套设计里轮组的安装轴承位和电机输出轴的同轴度公差被控制在0.05mm以内,装配时不用反复调整垫片就能保证轮组转动顺滑,不会出现轮组偏磨导致的走偏问题。红外传感器的探测角度可以通过安装座的调节螺丝微调,不用拆开机身就能适配不同粗糙度的墙面,不管是光滑的乳胶漆墙面还是粗糙的水泥墙面,都能稳定识别距离,不会出现漏检的情况。

整机的结构件没有采用复杂的曲面造型,所有折弯件的折弯半径都匹配常规钣金加工的刀具参数,不用定制特殊刀具就能完成加工,零件的加工成本比同类实训装置低三成左右,装配时不需要专用工装,普通十字螺丝刀就能完成整机组装,很适合作为机器人实训课程的装配练习载体,学生在组装过程中能直观理解减震结构设计、重心排布、公差匹配这些实际工程里的核心要点,不用对着抽象的理论知识点死记硬背。
