FRC竞赛用3D打印PVC管路连接组件

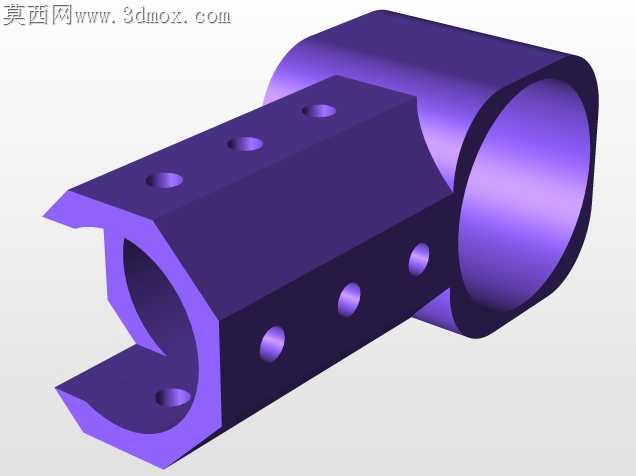

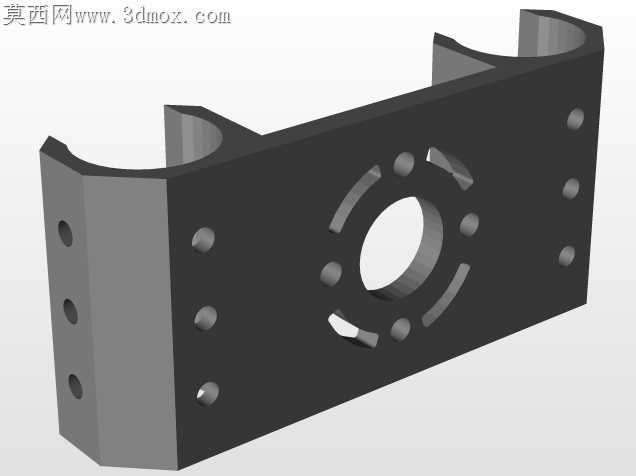

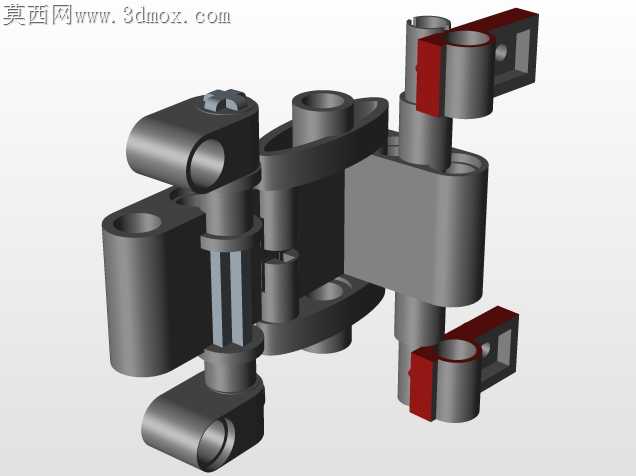

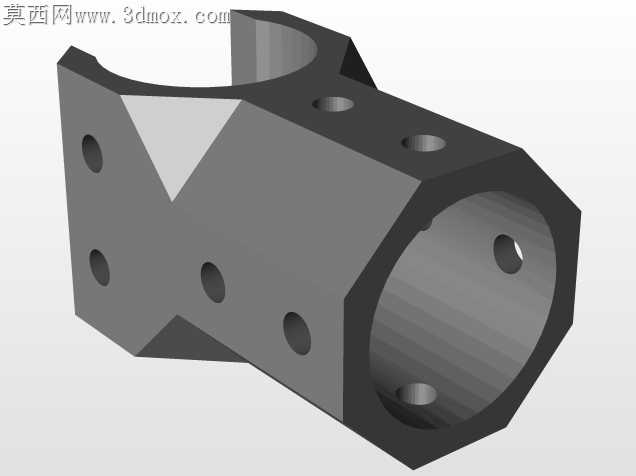

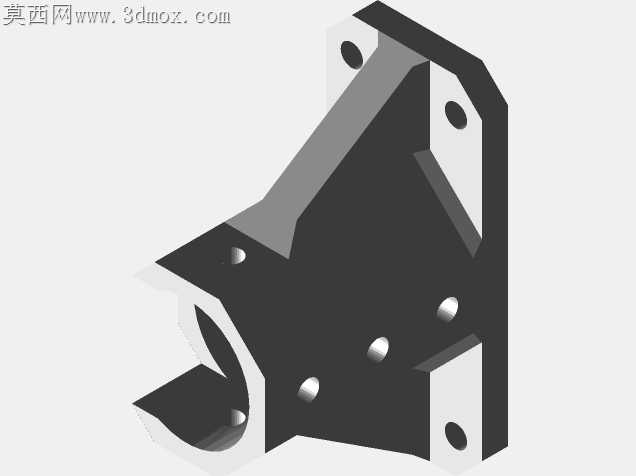

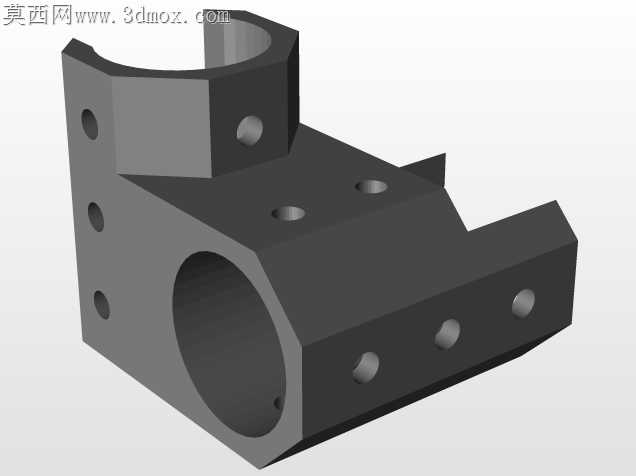

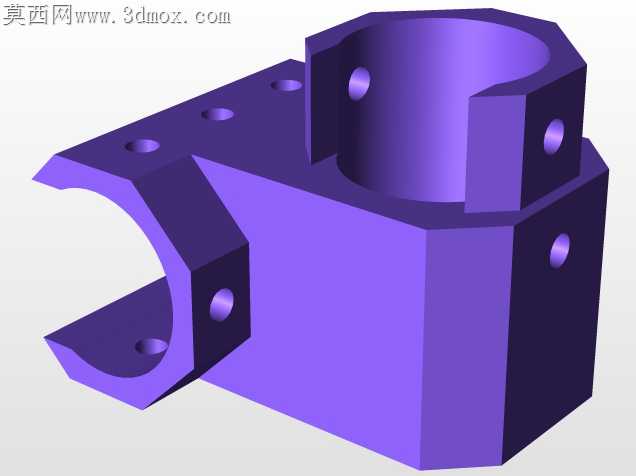

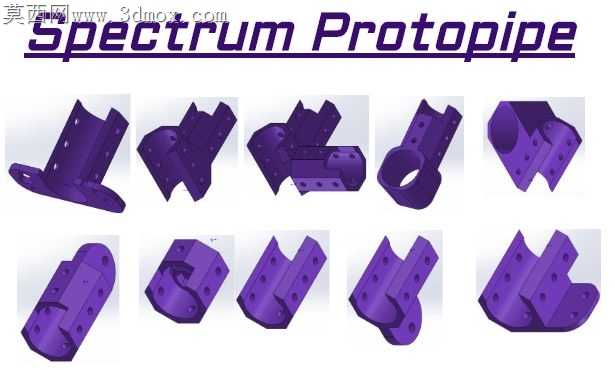

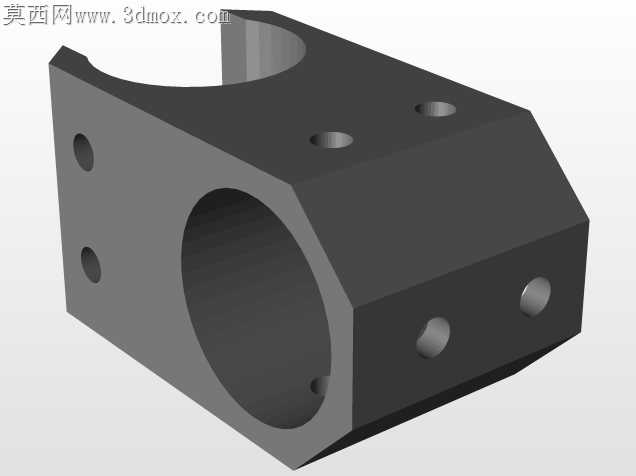

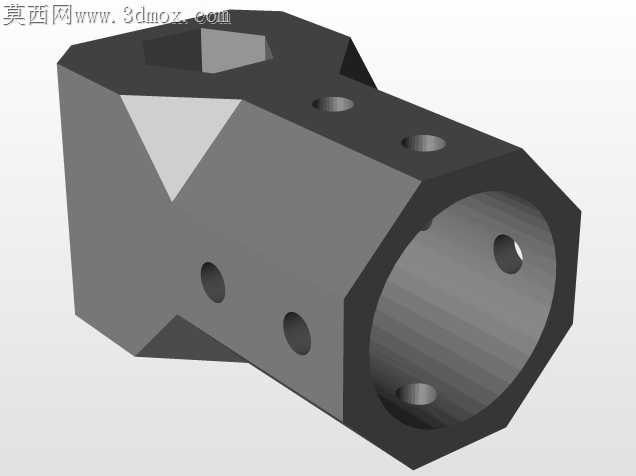

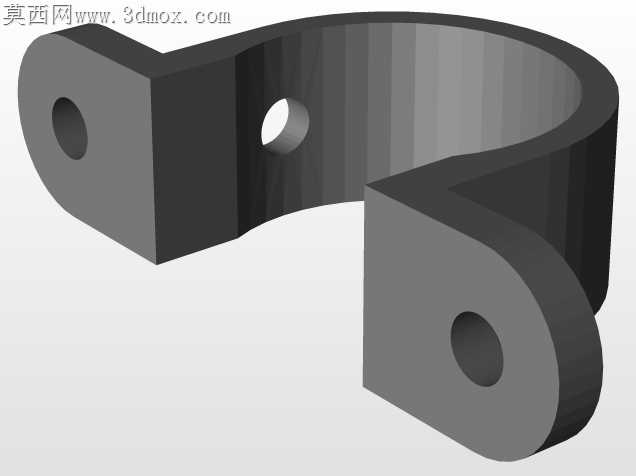

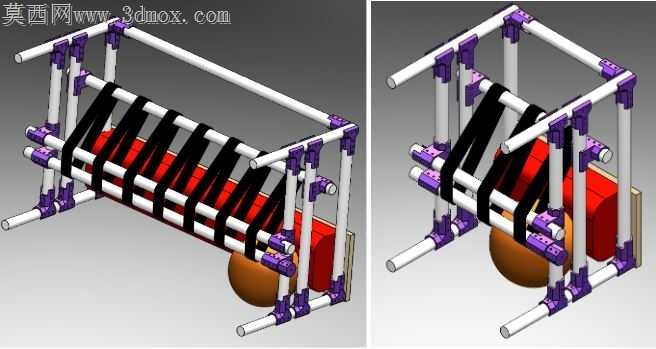

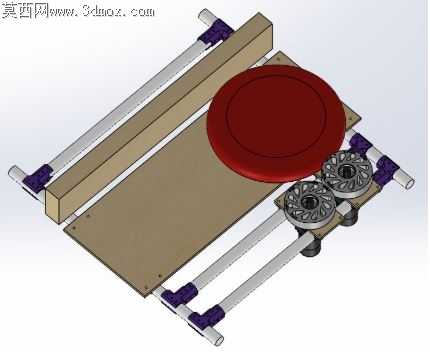

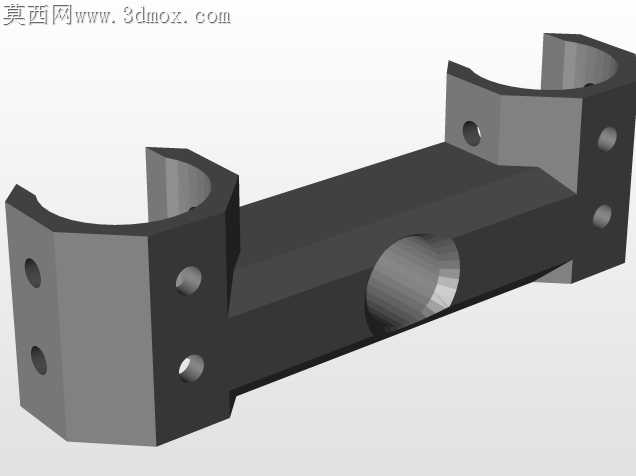

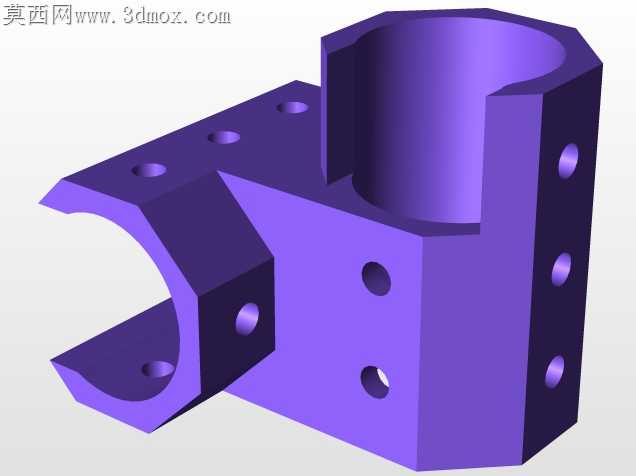

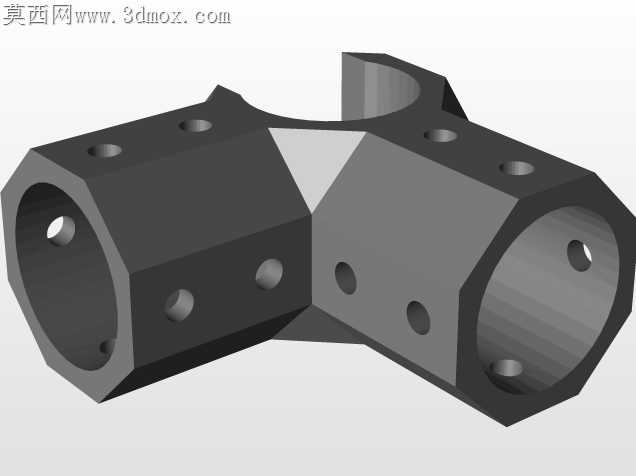

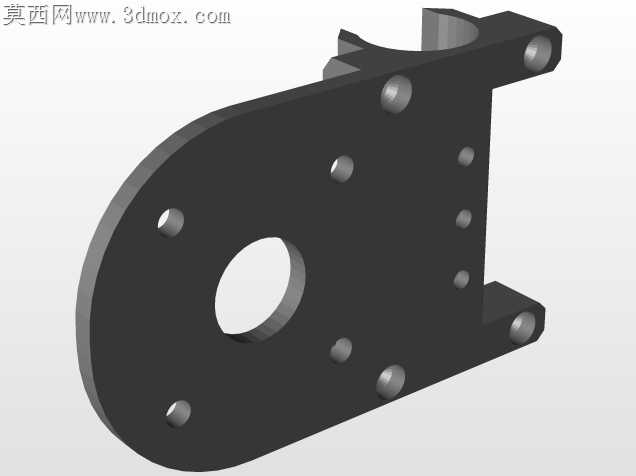

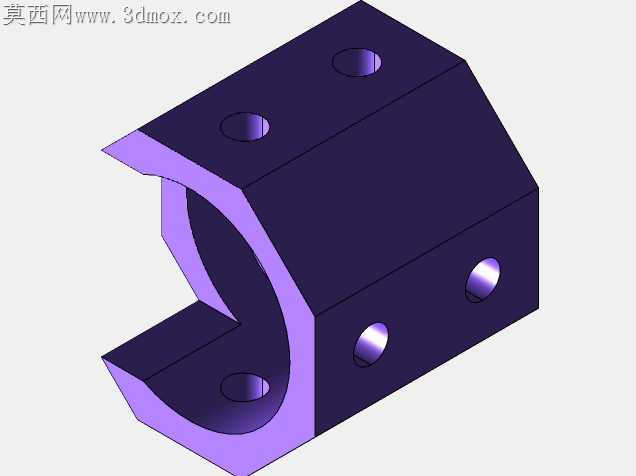

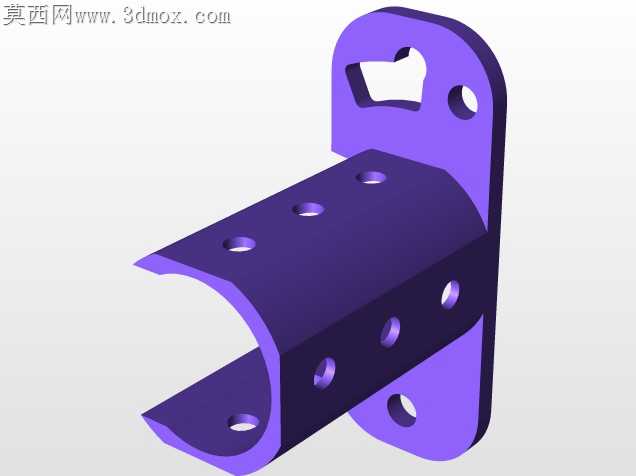

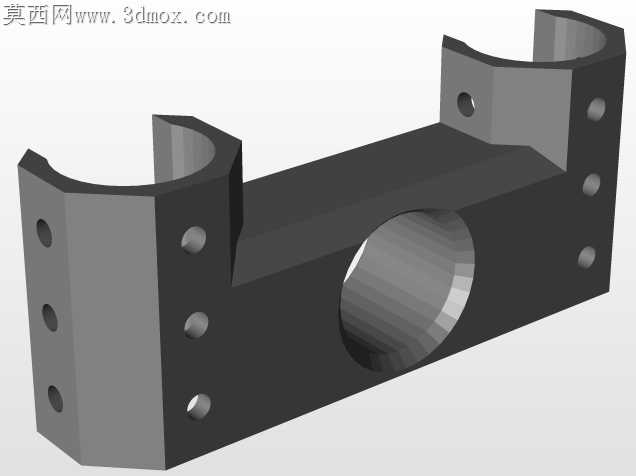

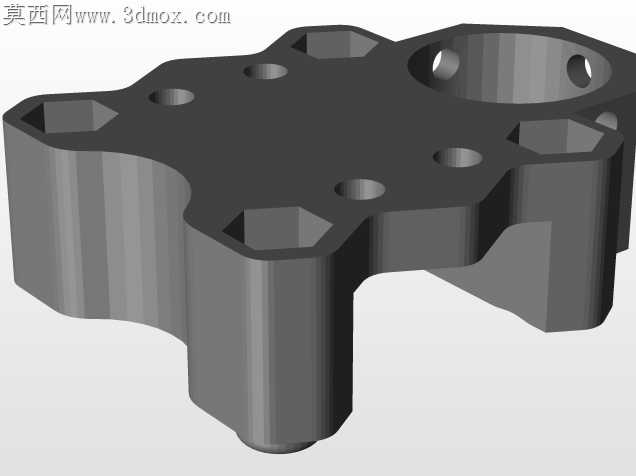

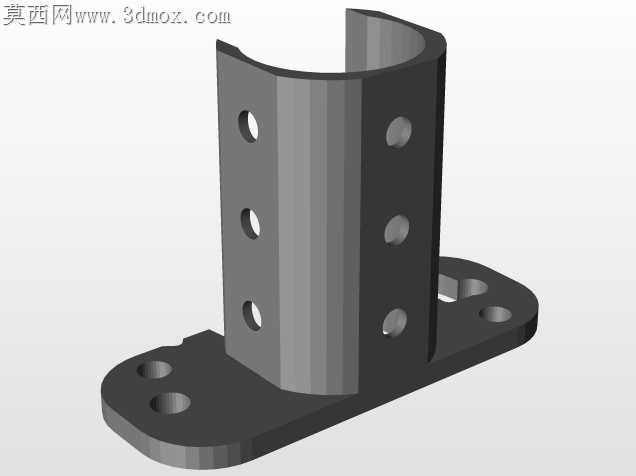

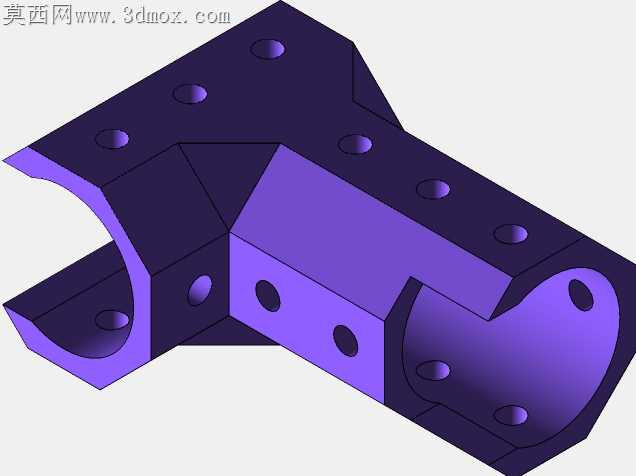

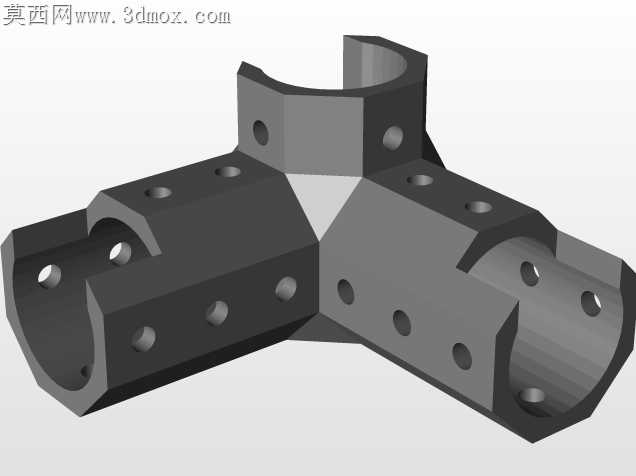

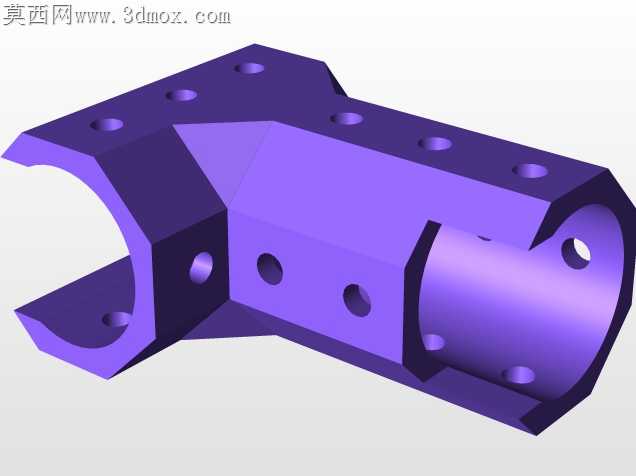

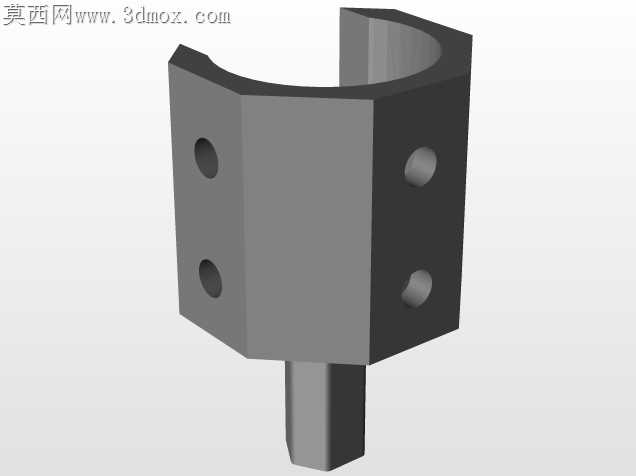

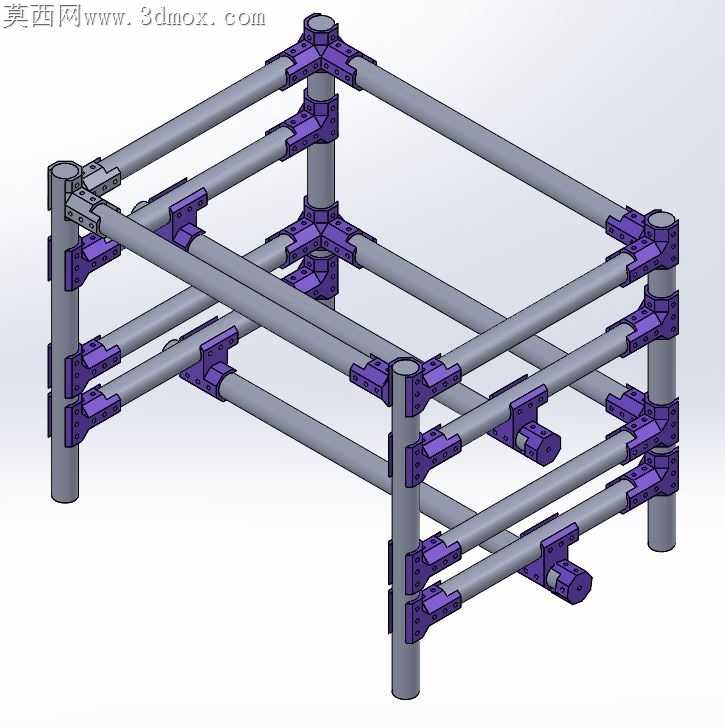

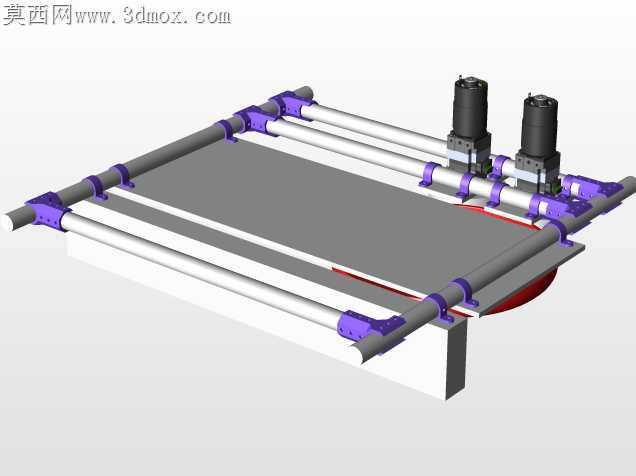

FRC竞赛现场的管路搭建常遇到标准PVC管件角度固定、无法适配临时改型的框架结构的问题，这套连接组件正是针对这类赛场痛点设计。所有连接座的安装孔位都做了0.2mm的公差预留，适配FRC赛事常用的1/2英寸与7/8英寸PVC管外径，插装段做了1:50的微锥度设计，无需额外粘接就能靠过盈配合实现临时固定，方便赛场调试时快速拆装改型，确认结构后再用紧固件锁死即可避免管路松脱。连接座的加强筋没有做等厚设计，靠近安装面的位置厚度达到3mm，向边缘逐步收窄到1.2mm，既保证3D打印时不会出现翘曲变形，又能在机器人高速移动、管路受侧向冲击力时，应力顺着筋条均匀分散到安装面，不会出现连接座根部断裂的问题。不同角度的弯通、三通连接座，都统一了安装孔的孔距标准，不管是90度直角转接还是斜向支撑连接，都能和赛事通用的铝型材框架孔位直接匹配，不需要额外打孔调整。管路插接的止口位置做了1mm宽的溢胶槽，调试完成后打胶固定时，多余的胶水会流入槽内，不会溢出到管件外表面影响外观，也避免胶水流入管路内部造成气路堵塞。考虑到赛场快速迭代的需求，所有连接座的壁厚都控制在2mm，用普通FDM打印机打印单个零件的时间不超过20分钟，零件损坏时可以快速补打替换，不需要等待外协加工。连接座的外边缘都做了R1.5的圆角处理，既避免3D打印时出现锐边层纹，也能防止安装调试时划伤队员手部，同时减少管路振动时的应力集中点。不同功能的连接座在非安装面做了浅0.3mm的标识凹槽，打印时不需要换色就能靠触感区分零件类型，赛场光线不足时也能快速选对对应连接件，不用反复核对零件型号。
