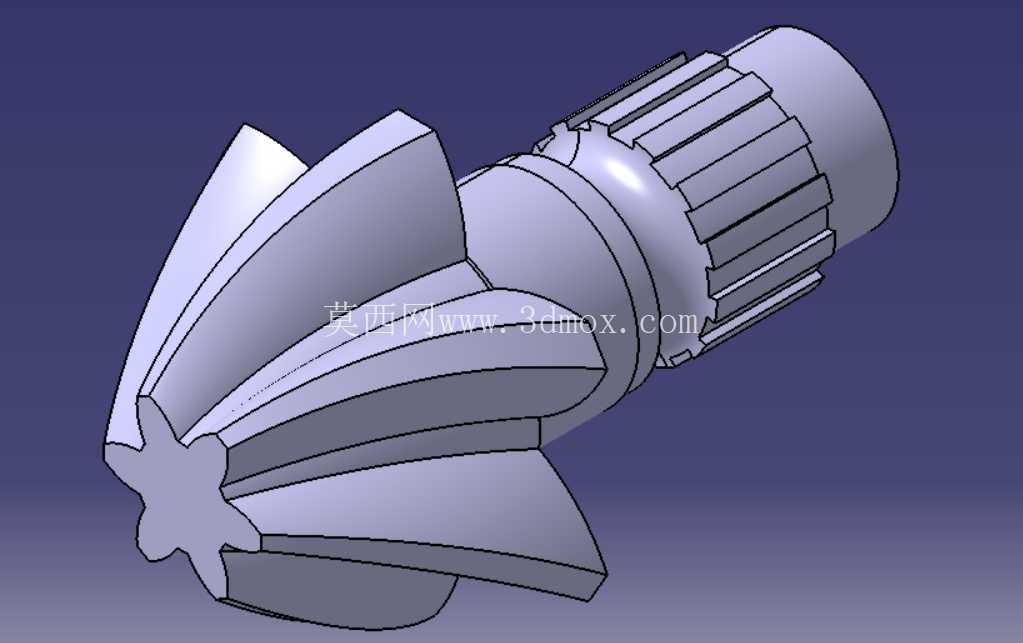

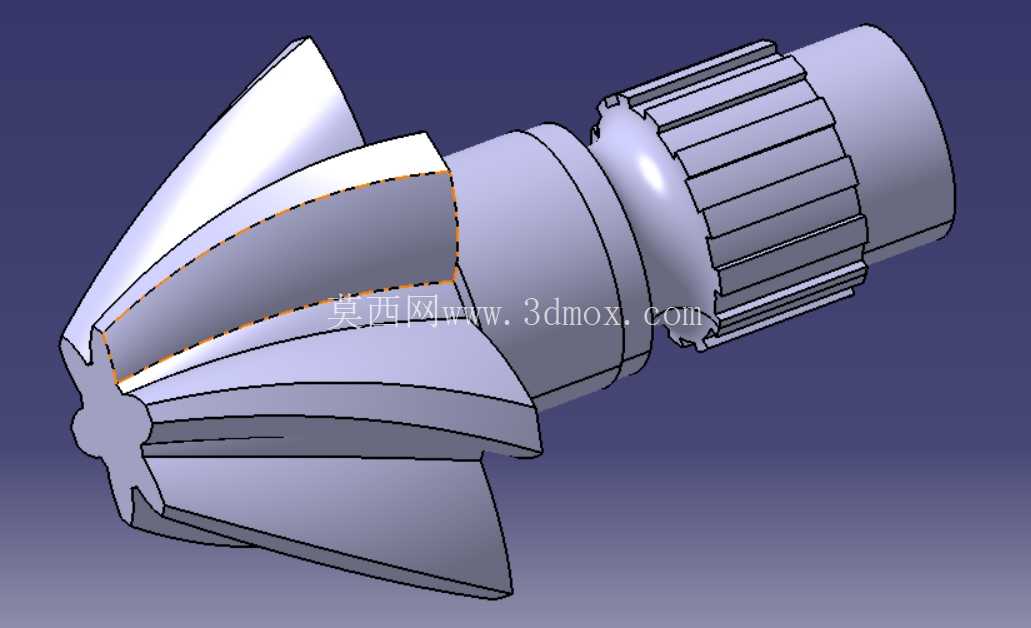

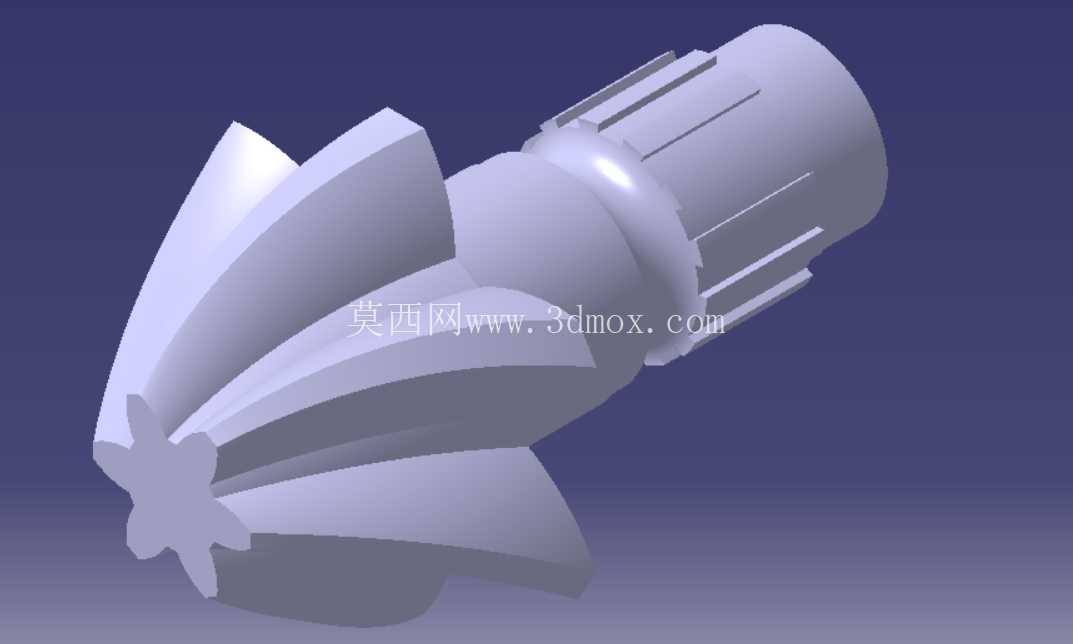

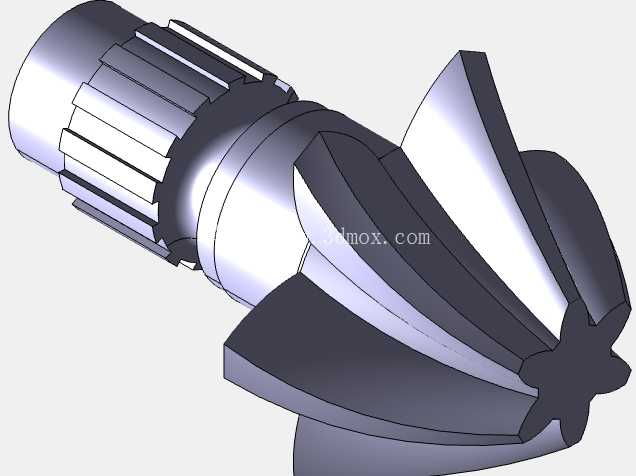

汽车差速器用斜齿锥齿轮传动结构

项目分类:齿轮 发布时间:2026-07-29 ID:1203238
  • 汽车差速器用斜齿锥齿轮传动结构
  • 汽车差速器用斜齿锥齿轮传动结构
  • 汽车差速器用斜齿锥齿轮传动结构
  • 汽车差速器用斜齿锥齿轮传动结构

这款斜齿锥齿轮是汽车传动系统差速器端的核心传动零件,日常装车后主要承担差速器输入端的动力换向、扭矩传递功能,匹配乘用车辆前驱或四驱布局的差速器总成,工作时需要承接变速箱输出端传递来的发动机扭矩,通过锥齿的啮合将动力转向90度传递给两侧半轴,同时在车辆转弯时配合差速器行星齿轮实现两侧车轮的转速差匹配,避免轮胎拖磨、传动部件卡滞。从结构设计来看,零件整体分为两个功能段,一端是渐开线花键轴段,用于和差速器输入端的连接法兰或传动套配合,花键采用大径定心设计,配合公差选H7/h6过渡配合,装配后可传递大扭矩同时避免周向窜动,花键末端设计有退刀槽与轴端倒角,方便装配时的导向插入,也能避免装配过程中刮伤配合件的内花键表面。另一端是斜齿锥齿轮啮合段,齿形采用螺旋锥齿设计,相比直齿锥齿轮,斜齿的啮合重合度更高,啮合过程是渐进式接触,传动过程中冲击更小、运行噪音更低,承载能力比同模数直齿锥齿轮高出30%左右,更适合汽车行驶过程中频繁变扭矩、变转速的工况。齿部的螺旋角经过匹配计算,和配对的从动锥齿轮螺旋角大小一致、方向相反,保证啮合时齿面接触印痕位于齿高中部,避免偏载导致的齿面早期点蚀、断齿问题。设计过程中首先要确定的是安装距参数,锥齿轮的安装距直接决定啮合间隙与接触印痕位置,轴段的台阶面作为轴向定位基准,装配时靠该台阶面贴合差速器壳体的轴承内圈端面,保证轴向位置精度,轴上预留的轴承位需要匹配对应型号的圆锥滚子轴承,轴承位的表面粗糙度要求Ra1.6,圆柱度公差控制在0.008mm以内,避免轴承装配后出现偏斜导致的运转异响。齿部的加工基准选择轴两端的中心孔,从粗车、滚齿到后续的热处理、磨齿工序都以中心孔作为统一基准,保证各段的同轴度要求,其中齿部相对于安装轴的径向圆跳动公差要求控制在0.02mm以内,避免啮合时出现齿侧间隙忽大忽小的问题。从安装边界来看,花键段的长度需要匹配传动套的啮合长度,保证花键配合长度不小于花键大径的1.2倍,满足扭矩传递的强度要求,锥齿轮的最大外圆直径需要和差速器壳体内腔保留至少3mm的间隙,避免运转过程中齿部和壳体发生干涉,轴端的伸出长度需要匹配锁紧螺母的安装空间,预留足够的螺纹长度用于轴承预紧,预紧力需要按照整车传动系统的要求调整,避免预紧力过大导致轴承过热烧蚀,或是预紧力不足导致轴窜动影响啮合精度。实际工况下,该零件需要承受交变冲击载荷,车辆起步、急加速时的瞬时扭矩可以达到额定扭矩的2.5倍以上,因此齿部和轴段的过渡位置设计有圆角过渡,避免应力集中导致的轴断裂问题,热处理采用渗碳淬火工艺,齿面硬度达到HRC58-62,保证齿面的耐磨性能,芯部硬度保持HRC30-40,具备足够的韧性承受冲击载荷。建模过程中需要注意斜齿锥齿轮的齿形生成逻辑,不能简单用直齿锥齿轮扭曲生成,要按照格里森齿制的参数计算齿面的空间曲面,保证齿形的啮合精度,花键部分的参数要符合国标渐开线花键的标准参数,方便后续加工时的刀具选型,所有倒角、退刀槽的尺寸都要符合机械加工的工艺要求,避免出现无法加工的死角。在差速器总成装配时,该齿轮和配对从动齿轮的齿侧间隙需要控制在0.15-0.25mm之间,间隙过大会导致传动冲击、倒车异响,间隙过小会导致润滑不足、齿面过热胶合,装配时需要通过调整垫片的厚度来控制轴向位置,进而调整啮合间隙与接触印痕,接触印痕的长度要求不小于齿长的60%,高度不小于齿高的50%,保证载荷均匀分布在齿面上。日常车辆保养过程中,该齿轮依靠差速器壳体内的齿轮油进行飞溅润滑,齿面的加工粗糙度要求Ra0.8,避免运转过程中出现过度磨损,齿轮油需要按照厂家要求的里程更换,避免油液中的金属碎屑进入啮合齿面导致齿面拉伤。
