汽车传动系统用直齿圆柱齿轮结构

这款直齿圆柱齿轮是机械传动系统里应用范围极广的基础零件，在汽车冲压模具配套的送料传动机构、自行车变速传动单元、小型动力设备的转速调节模块里都能见到它的身影。不同于斜齿齿轮，直齿结构的轮齿走向与齿轮轴线完全平行，啮合过程中不存在轴向分力，对支撑轴承的轴向载荷要求更低，安装调试时不需要额外考虑轴向限位的复杂结构，非常适合中低速、重载的开式或半开式传动场景。

从实际功能来看，这类直齿轮核心作用是通过轮齿的连续啮合，在平行轴之间传递旋转扭矩，同时按照啮合齿轮的齿数比实现转速的增减变化——当小齿轮带动大齿轮时输出转速降低、扭矩放大，大齿轮带动小齿轮时则提升输出转速，整套传动过程的传动比固定，传动精度稳定，不会出现打滑丢转的问题，在对传动比有严格要求的机构里可靠性表现突出。

设计这类直齿轮的时候，首先要匹配安装场景的轴系尺寸确定中心孔的直径与公差，中心孔与传动轴一般采用过渡配合加键槽周向固定的方式，避免齿轮运转时与轴发生相对滑动；轮齿的参数设计要匹配配对齿轮的模数、压力角，保证啮合时的齿侧间隙在合理范围内，间隙过小会导致运转卡滞、齿面磨损加剧，间隙过大则会出现啮合冲击、传动噪音增大的问题。齿宽的设定要兼顾承载能力与安装空间，齿宽越大单齿承载能力越强，但会提升对轴系平行度的安装精度要求，一旦两轴出现偏斜就会导致轮齿局部受力过载，引发断齿故障。

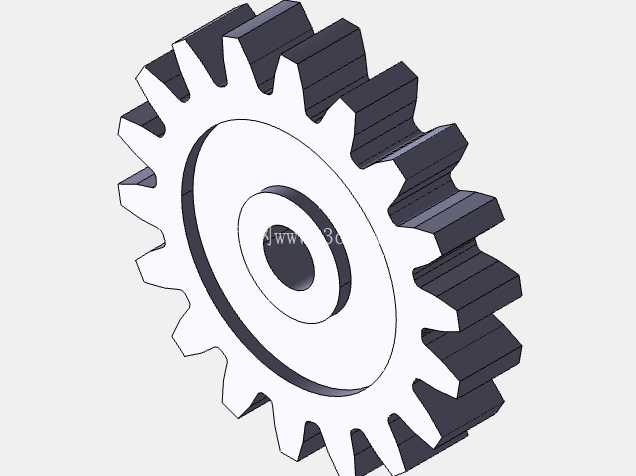

从外形与安装边界来看，这款齿轮为盘式结构，中心带同轴安装凸台，凸台外径小于齿根圆直径，不会在啮合时与配对齿轮发生干涉；齿轮的齿顶圆、齿根圆都与中心孔保持严格的同轴度要求，端面与轴线的垂直度公差控制在合理区间，避免安装后出现端面跳动超标的问题。轮齿的齿顶做了微小的倒角处理，既可以去除加工毛刺，也能在啮合入齿时减少刚性冲击，降低运转过程中的噪音。

在实际选型应用时，要注意直齿轮的适用转速区间，因为直齿啮合是整个齿宽同时进入和退出啮合，高速运转时的冲击振动会明显大于斜齿齿轮，所以一般用在转速不超过1500rpm的传动环节，比如汽车冲压模具的送料辊传动、自行车的飞轮与牙盘传动、小型工装的动力传递单元里。日常维护中要保证齿面的润滑条件，开式传动定期涂抹润滑脂，闭式传动浸泡在润滑油里，就能大幅降低齿面磨损，延长齿轮的使用寿命。另外在装配时要保证两啮合齿轮的轴线平行度误差在允许范围内，齿面接触斑点沿齿高、齿宽方向的占比符合设计要求，避免出现偏载导致的轮齿过早失效。
