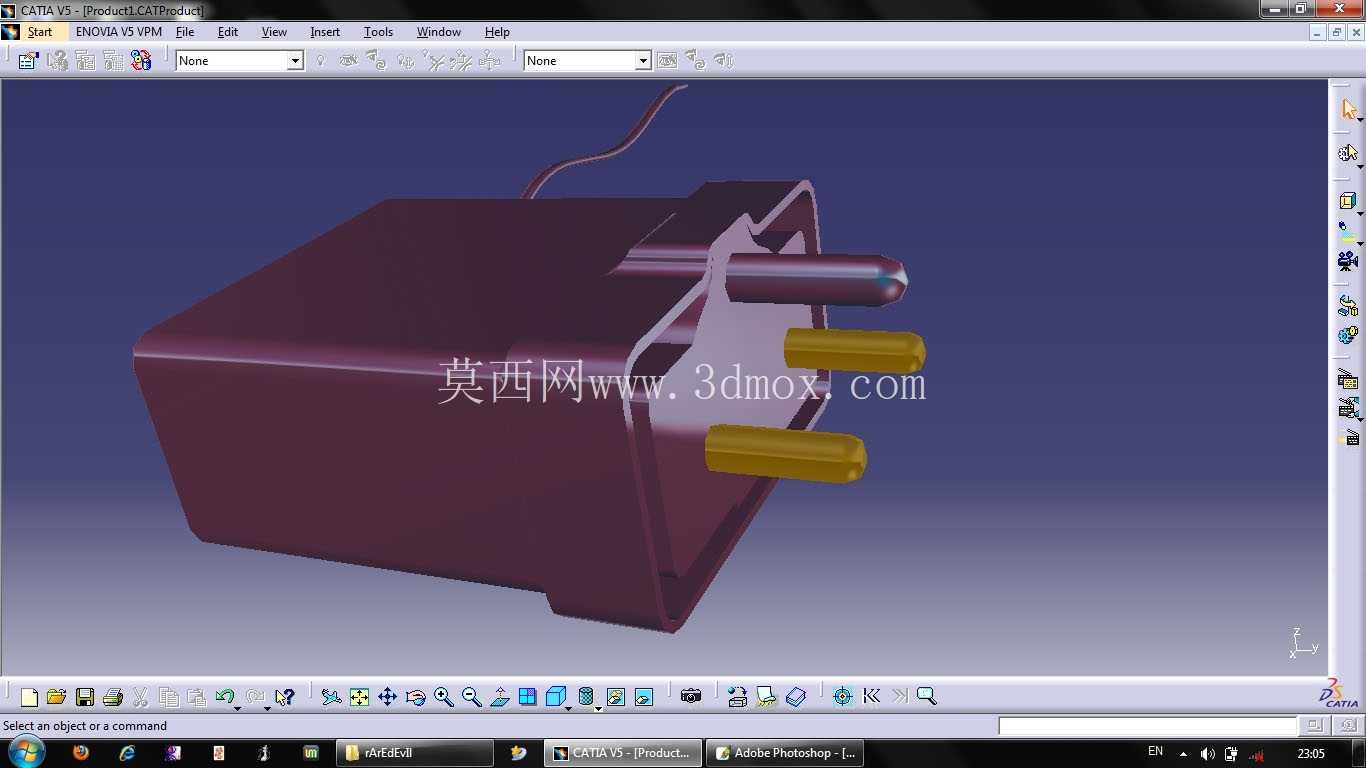

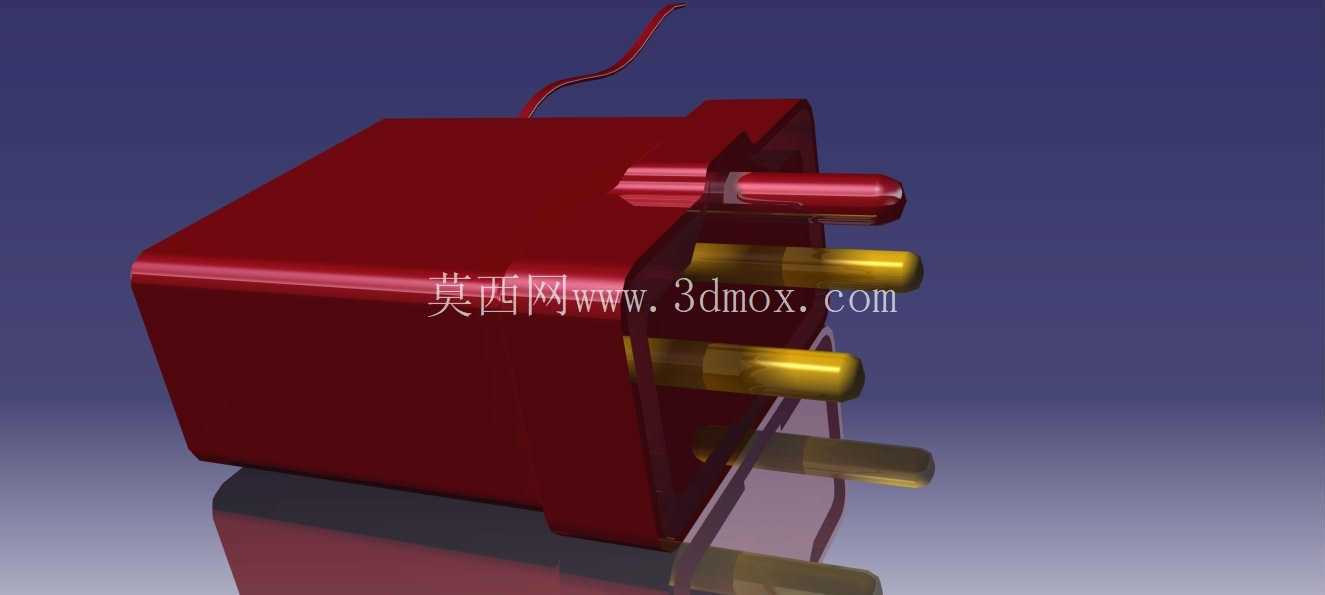

红色插脚式手机充电器结构三维设计

日常消费电子供电场景里，插脚式手机充电器是最常见的市电取电转换部件，这类部件的三维结构设计，需要同时兼顾电气安全、插拔手感、内部元件排布空间与外壳成型工艺要求，不能只做外观曲面的堆砌。从实际使用场景出发，这类充电器直接对接墙面86型插座、排插等市电取电端口，插脚的伸出长度、相邻插脚的中心距必须严格符合家用交流电源插头插座的尺寸规范，否则会出现插合不到位、接触不良、插脚偏斜无法插入的问题，设计时插脚的同轴度、端面倒角都要做细节考量，倒角角度控制在合理区间，既方便用户盲插对位，也能减少插脚插入时对插座铜片的刮擦磨损，延长插座与插头的使用寿命。

外壳部分采用一体式注塑壳体搭配端盖扣合的结构，壳体壁厚保持均匀，避免注塑成型时出现缩痕、翘曲等缺陷，外壳表面做哑光磨砂处理，既提升手持插拔时的摩擦力，也能减少日常使用中表面划痕的产生。壳体内部预留的空间需要完整容纳AC-DC转换电路板、高压滤波电容、变压器、低压输出整流元件，同时要在插脚与电路板的连接位置做限位筋设计，避免插脚受外力插拔时出现位移，拉扯内部焊盘导致脱焊失效。壳体的边角位置全部做圆角过渡，一方面避免锐边划伤用户手部，另一方面也能减少壳体受外力冲击时的应力集中，降低跌落时壳体开裂的概率。

从结构设计的思路来看，插脚作为直接受力的金属部件，采用导电性能优异的铜合金材质，表面做镀镍处理提升抗氧化能力，插脚与壳体的配合位置做防转结构设计，避免用户插拔时插脚出现转动，导致内部接线扭曲断裂。输出线从壳体侧面引出的位置做了加长的应力释放锥套，锥套采用软质PVC材质，能缓冲线材弯折时的应力，避免线材根部反复弯折出现线芯断裂、外皮破损的问题，锥套与壳体的配合位置做环形卡槽固定，防止线材受外力拉扯时直接将内部接线拽脱。

安装边界方面，这类充电器的整体外形尺寸控制在常规墙插互不干扰的区间，插脚端面到壳体尾部的距离、壳体的宽度都经过测算，插入墙面插座时不会遮挡相邻的插座插孔，提升多设备同时充电时的插座利用率。壳体内部的元件排布遵循高压区与低压区物理隔离的原则，在高低压区域之间设置隔离筋，满足电气安全的爬电距离要求，避免高压部分与低压部分之间出现击穿风险。壳体的合模线位置设置在侧面非外观接触面，减少合模线对外观质感的影响，同时扣合位置设置均匀分布的卡扣，搭配超声波焊接工艺，保证壳体连接的密封性，避免日常使用中灰尘、飞溅的液体进入壳体内部引发电路故障。

实际使用中，这类充电器需要长期处于插拔受力、轻微发热的工作状态，设计时壳体材质选用阻燃ABS材料，满足耐热阻燃的要求，即使内部元件出现异常发热，壳体也不会出现熔融起火的风险。插脚与内部电路板的连接采用铆接加焊接的双重固定方式，相比单纯的焊锡固定，能承受更大的插拔外力，提升长期使用的结构可靠性。输出端的线材内部芯线与电路板的连接位置做线卡固定，将线材承受的外力传递到壳体结构上，而不是直接作用在焊盘位置，进一步提升接线的牢固程度。
