贴片式LoRa无线通信模块三维结构

在工业无线传感网络、智能抄表、厂区设备状态监测、户外低功耗数据采集场景中，贴片式LoRa射频模块是实现远距离低功耗数据传输的核心硬件载体，这类模块的三维结构建模精度，直接影响到终端PCB布局、外壳结构避让、生产贴片工艺的适配性，很多结构工程师在做终端产品设计时，常因为模块的三维模型尺寸偏差、安装特征缺失，导致投板后出现元件干涉、贴片定位偏移、屏蔽盖装配错位等问题，耽误项目迭代进度。

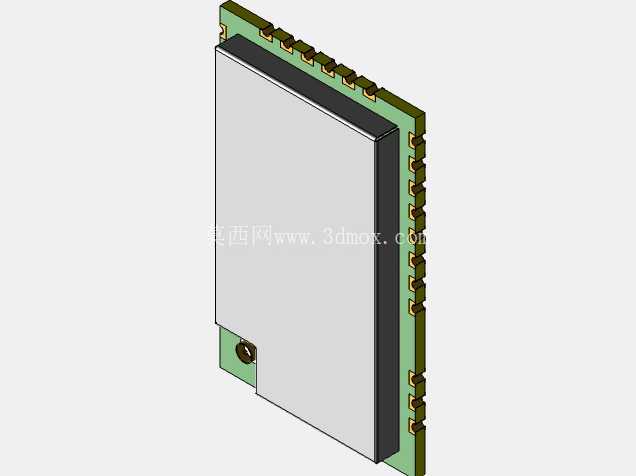

这款LoRa模块采用表贴式封装设计，主体结构分为核心电路屏蔽腔、侧边引脚焊盘、侧边定位固定孔三个核心部分，建模过程中优先还原了模块的实际安装边界：模块主体为矩形薄型结构，主体厚度控制在适配常规SMT贴片工艺的范围内，侧边排布的半孔焊盘严格按照实际引脚间距建模，每个焊盘的宽度、伸出长度、相邻焊盘的间距都匹配实际生产的钢网开孔尺寸，避免结构设计时出现焊盘与PCB封装不匹配的问题。模块一侧预留的金属化定位孔，建模时还原了孔位的实际内径、孔周焊盘尺寸，这个孔位既可以在回流焊过程中作为视觉定位基准，也可以在高振动应用场景下增加额外的固定点，提升模块在终端设备上的连接可靠性。

设计这类通信模块的三维结构时，首先要明确模块在终端产品中的装配逻辑：这类贴片模块全部采用SMT回流焊工艺装配，建模时不能只关注模块的外形轮廓，必须把所有会影响PCB布局、装配干涉的特征全部还原，包括模块主体的最大外形公差带、引脚的共面度偏差预留、屏蔽盖的高度尺寸——很多工程师建模时忽略屏蔽盖的实际高度，导致终端外壳与模块屏蔽盖出现硬干涉，或者屏蔽盖上方预留的绝缘间隙不足，带来EMC性能隐患。模块侧边的引脚采用半孔工艺设计，建模时每个引脚的端面都做了与PCB焊盘贴合的平面处理，引脚的排布顺序、引脚间距严格对应 datasheet 中的封装尺寸，同时在引脚根部预留了焊锡爬升的空间，避免结构模型与实际焊接后的焊锡轮廓出现干涉。

从实际应用场景来看，这类LoRa模块常被用在户外智能水表、农田环境监测节点、厂区设备无线测温终端、智慧路灯控制单元中，这些场景对模块的安装空间要求非常苛刻，很多终端设备的内部空间只预留了刚好容纳模块的腔体，这就要求三维模型的尺寸精度控制在0.1mm以内，尤其是模块的长度、宽度、总高度三个核心尺寸，必须和实际样品的尺寸公差匹配。建模时还考虑了模块的生产装配细节：模块底部的PCB基材厚度、屏蔽罩的折弯圆角、侧边引脚的倒角处理都做了还原，这些细节虽然不影响大的结构布局，但在做DFM可制造性检查时，能够帮助结构工程师提前发现贴片过程中可能出现的问题，比如引脚倒角不足导致的贴片定位卡滞、屏蔽罩圆角过大导致的相邻元件间距不足等。

在结构设计思路上，这款模型没有做多余的简化处理，没有把模块简化成单纯的方块，而是把所有和装配相关的特征都做了精细化还原：模块一端的天线匹配区域预留了对应的净空参考，侧边的固定孔做了沉台特征还原，屏蔽罩与底部PCB的衔接处做了实际的卡扣结构示意，这些特征能够帮助结构工程师在做整机布局时，更准确地评估模块周边的元件放置空间，比如模块天线区域不能放置金属元件、固定孔周边不能布置过高的元件、屏蔽罩上方不能有结构筋位压迫等。对于需要做整机EMC仿真的工程师来说，这个模型的屏蔽罩结构、金属引脚位置都可以直接导入仿真软件中，作为电磁屏蔽结构的参考，不需要再重新对模块进行结构简化，能够节省大量的建模时间。

从安装边界来看，这款模块采用表贴安装，不需要额外的插件固定结构，建模时在模块底部还原了PCB基材的实际厚度，以及底部焊盘的位置，能够帮助PCB工程师在做封装设计时，准确核对模块底部的禁布区范围，避免在模块底部放置过高的元件导致模块贴装不平。模块的总高度适配绝大多数薄型终端设备的内部空间，在做堆叠设计时，模块上方只需要预留0.2mm的安全间隙就可以满足装配要求，不需要额外预留过多的空间，能够帮助终端产品做小型化设计。对于批量生产的场景，这个模型的尺寸特征可以直接用来做贴片吸嘴的选型参考，模块顶部的屏蔽盖平面是平整的吸嘴接触区域，建模时还原了这个平面的实际尺寸，能够帮助工艺工程师提前评估吸嘴的吸附位置是否合适，避免生产过程中出现吸嘴吸附不稳导致的贴片偏移问题。
