Catia下吸式气化炉结构设计方案

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1203259
  • Catia下吸式气化炉结构设计方案
  • Catia下吸式气化炉结构设计方案
  • Catia下吸式气化炉结构设计方案

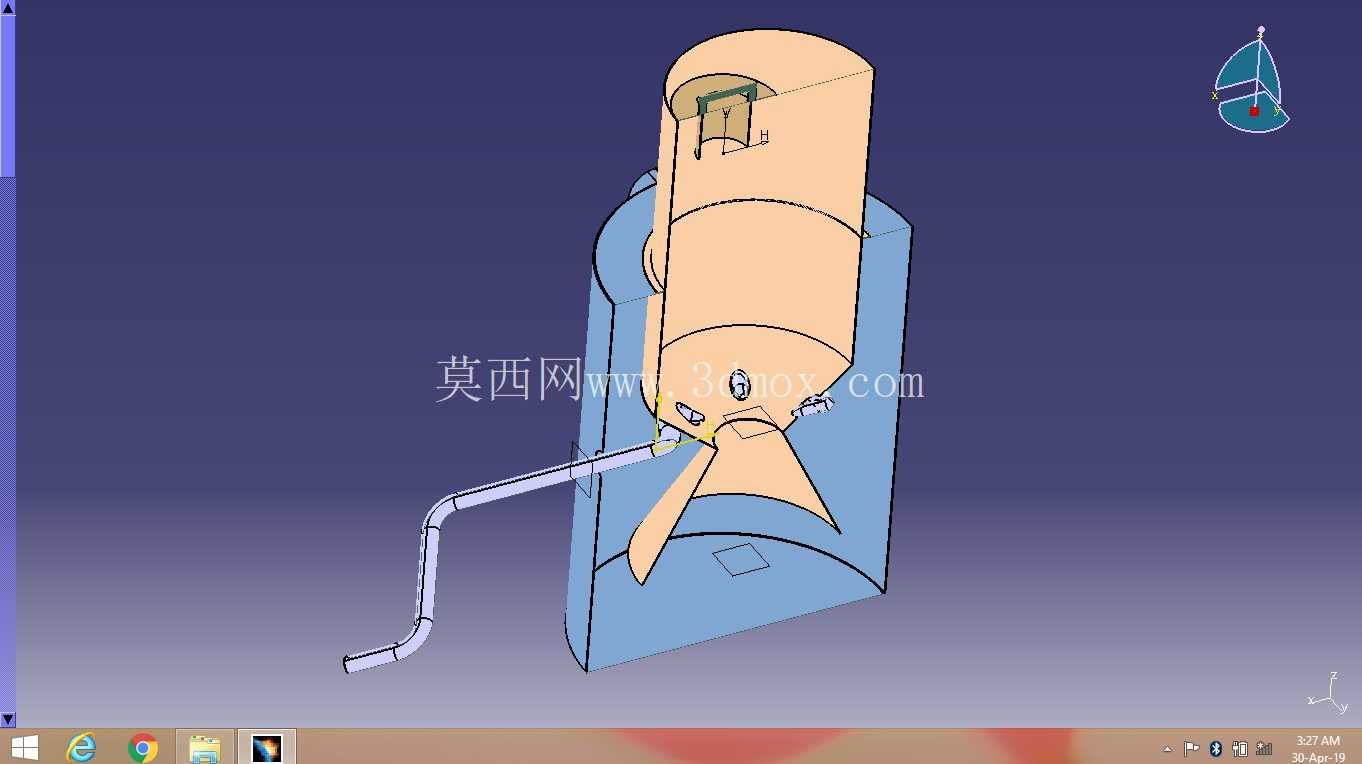

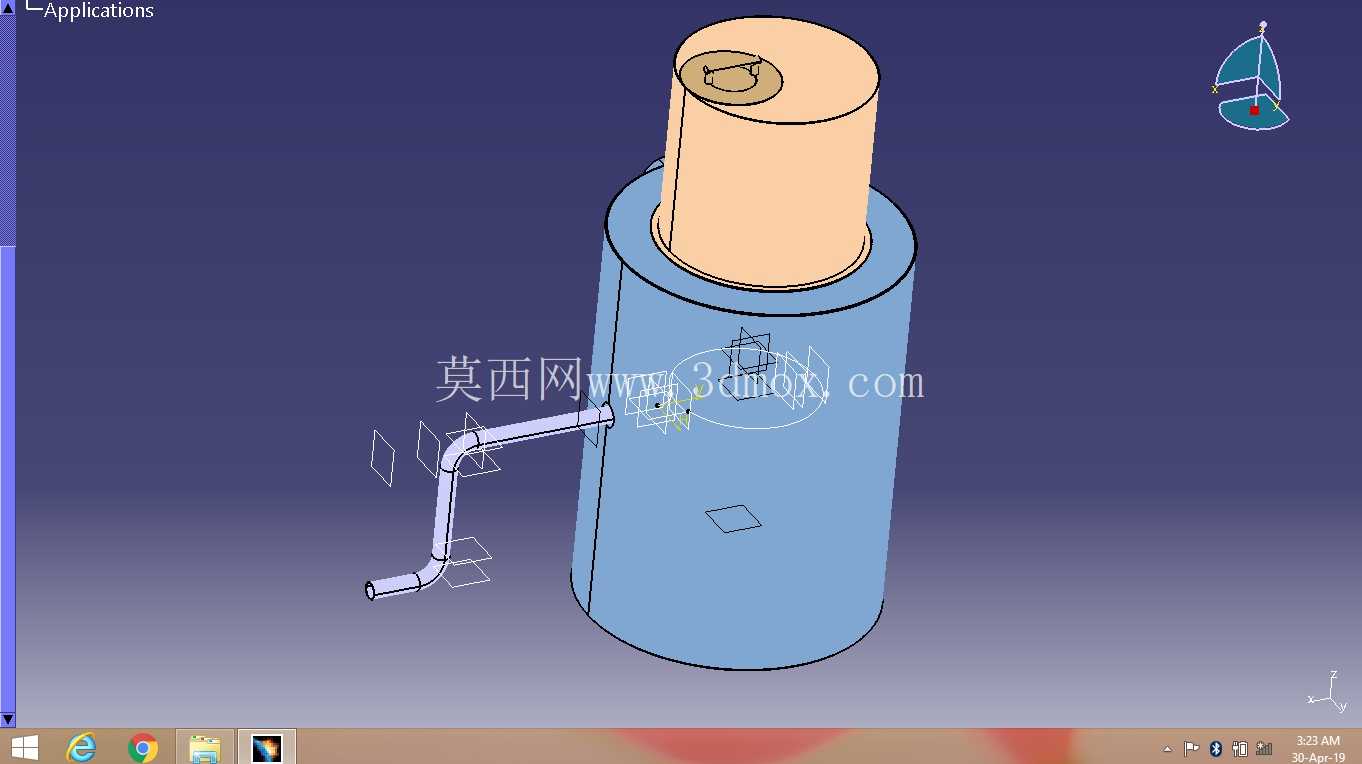

在生物质能源利用、小型分布式供热供气的工程场景中,下吸式气化炉是适配中小规模燃料转化需求的核心设备,这类设备的核心作用是将固态生物质燃料通过限氧热解过程转化为可燃气,既可以对接小型发电机组实现热电联产,也能直接对接工业燃烧器、民用炊事供热终端,相比上吸式结构,下吸式气化炉的焦油裂解率更高,产出燃气的杂质含量更低,能大幅降低后端净化单元的运维压力。

本次设计的下吸式气化炉,整体采用立式圆筒形承压壳体结构,炉体自上而下依次设置进料密封段、干燥热解段、氧化燃烧段、还原反应段、灰渣收集段,各段之间通过变径法兰衔接,既保证了炉内反应区间的温度梯度分层,也方便后期检修时对易损的耐火衬层、炉排组件进行单独拆换。进料口设置在炉体顶部侧方,采用重力自闭式密封盖板结构,配合环形水封槽实现进料过程的微负压密封,避免炉内可燃气外泄引发安全隐患,进料口的通径设计适配常规粒径10-50mm的生物质成型燃料,无需额外配置破碎预处理设备即可直接投料,适配农村秸秆压块、林业加工边角料、果壳炭渣等多种常见燃料类型。

氧化段作为炉内温度最高的核心反应区,设计时在壳体外侧均匀布置了四组切向进风喷嘴,喷嘴的插入深度与倾斜角度经过流场仿真校核,能让进入炉内的一次风形成旋流场,既保证燃料层的燃烧反应充分均匀,也能延长高温烟气在氧化段的停留时间,让随气流带出的焦油组分在1000℃以上的高温区间充分裂解,减少后端管道的焦油堵塞风险。还原段布置在氧化段下方,采用渐缩式炉腔结构,配合带均匀布风孔的阶梯式炉排,让经过氧化段的高温烟气与炽热的炭层充分接触,完成二氧化碳还原、水蒸气分解等产气反应,炉排采用高铬铸铁材质铸造,通风间隙控制在8mm,既能保证通风均匀性,也能避免未燃尽的炭粒直接落入灰仓。

从安装边界来看,炉体总高度控制在2.2m,最大外径0.8m,底部采用三点式支腿支撑,支腿底板预留M16的地脚螺栓安装孔,安装时只需保证基础平面水平度误差不超过2mm/m即可,无需额外做减震基础,设备总重约420kg,常规2吨级手动液压叉车即可完成场内转运就位。炉体侧面预留了温度传感器、压力传感器的安装接口,接口统一采用M27×2的标准仪表螺纹,可直接对接常规工业测控仪表,实现炉内各段温度、出口静压的实时监测;出气口设置在还原段侧上方,通径DN100,采用标准平焊法兰连接,可直接对接后续的旋风除尘、冷却净化单元。

设计过程中重点考虑了设备的连续运行可靠性,炉体内壁全部敷设50mm厚的高铝质耐火浇注料,外层填充30mm厚的硅酸铝保温棉,既保证炉壳外表面温度不超过50℃,避免运维人员烫伤,也能减少炉内热量散失,提升气化效率。灰渣收集段采用抽屉式水封灰斗,清灰时只需拉开灰斗抽屉即可完成排渣,无需停炉泄压,水封结构同时能阻断外部空气进入炉内,保证运行过程的炉内压力稳定。炉体顶部设置了防爆泄压口,泄压口采用重力式防爆门,起跳压力设置为5kPa,当炉内压力出现异常升高时可自动泄压,避免爆燃风险。

在实际工程应用中,该型气化炉的产气量可达50m³/h,产出燃气的热值稳定在4500-5500kJ/m³,可满足1吨级小型燃气锅炉的供气需求,也能适配10kW级生物质燃气发电机组的连续运行,相比直燃式生物质利用设备,气化后燃烧的热效率可提升30%以上,同时烟气排放的颗粒物、氮氧化物浓度更低,更符合当前中小规模分布式能源项目的环保要求。结构设计时充分考虑了不同应用场景的适配性,所有外部连接接口都采用通用工业标准,用户可根据自身需求对接不同规格的后端处理设备,无需对炉体主体结构进行二次改造。
