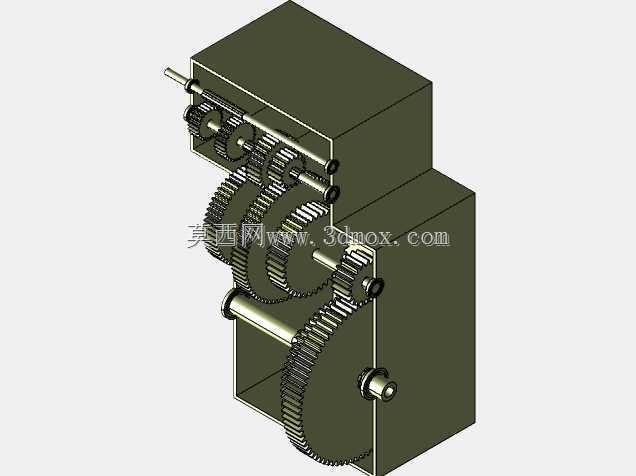

12速传动齿轮箱结构设计方案

　　在重型商用车、工程作业机械以及大扭矩工业传动场景中，多档位齿轮箱始终是动力传输链路里的核心部件，本次完成结构设计的12速齿轮箱，主要面向需要宽转速输出范围、大扭矩承载能力的动力匹配场景，能够在输入转速波动区间较大的工况下，通过不同齿轮副的啮合切换，为后端执行机构提供适配的转速与扭矩输出，避免动力源长期处于高负荷低效率运转区间。从实际应用场景来看，这类12速齿轮箱既可以匹配柴油动力的重型载货车辆，满足空载高速行驶、重载爬坡行驶等不同工况下的动力输出需求，也可以经过安装接口调整后，应用于固定式工业传动机组，比如矿山输送设备、大型建材加工设备的动力传输环节，替代传统少档位变速箱在低速大扭矩输出时的动力不足问题，同时减少动力源的频繁变负荷损耗。

　　设计过程中首先梳理了传动比分配逻辑，12个前进档位的传动比按照等比级数梯度排布，确保相邻档位切换时的转速差控制在合理区间，避免换挡过程中出现明显的动力冲击，同时设置了超速档位用于低负荷高转速工况下的能耗优化。箱体采用剖分式结构设计，上下箱体结合面经过精密铣削加工，保证装配后的密封性能，避免齿轮润滑介质出现渗漏，同时为内部齿轮轴系提供足够的刚性支撑，抵消齿轮啮合过程中产生的径向与轴向载荷。内部轴系采用多支撑点布置方案，输入轴、中间轴、输出轴的轴承安装位同轴度公差控制在0.02mm以内，减少轴系运转过程中的挠曲变形，降低齿轮偏磨风险。齿轮副全部采用斜齿圆柱齿轮设计，相比直齿齿轮啮合重合度更高，运转过程中的冲击与噪音更低，承载能力也更强，适合大扭矩持续运转的工况，所有齿轮的模数、齿宽参数都经过扭矩载荷校核，确保在最大输出扭矩工况下，齿面接触强度与齿根弯曲强度都留有足够的安全余量。

　　换挡机构采用啮合套与同步器配合的结构，高负荷档位采用啮合套传递扭矩，保证大扭矩下的连接可靠性，常用换挡区间设置同步器结构，降低换挡操作的力度，减少齿轮打齿风险。润滑系统采用飞溅润滑结合导油槽设计，箱体底部的润滑油在齿轮运转过程中被带起，通过箱体内壁预设的导油槽流入各个轴承安装位，保证高速运转时轴承部位的润滑与散热，避免出现轴承干磨烧蚀的问题。箱体外部设置了多处加强筋结构，在不额外增加箱体壁厚与整体重量的前提下，提升箱体的结构刚性，减少齿轮啮合激励带来的箱体共振，同时在箱体的输入、输出端位置预留了标准安装法兰接口，能够匹配不同规格的动力源与后端传动部件，安装边界尺寸按照通用重型传动部件的安装空间设计，输入轴与输出轴的中心距、法兰安装孔位都参考行业通用标准设置，方便在现有设备上进行替换安装，不需要对周边安装结构做大规模改动。箱体侧面预留了油位观察孔、放油螺塞与加油口位置，日常维护时可以快速检查润滑油液位，更换润滑油时也不需要拆解箱体结构，降低后期运维的工作量。

　　在设计校核阶段，针对每一个档位的齿轮啮合受力都做了有限元分析，对轴系的临界转速做了核算，确保最高转速工况下轴系不会出现共振问题，同时对箱体的受力变形做了模拟，在最大扭矩载荷下，箱体轴承孔的变形量控制在允许范围内，不会影响轴承的正常运转与齿轮的正确啮合。整个齿轮箱的结构设计充分考虑了不同应用场景的通用性，既可以通过调整外部安装支架适配车载安装场景，也可以通过固定地脚适配工业固定设备的安装需求，内部齿轮参数也预留了一定的调整空间，可以根据实际使用的扭矩需求，对部分齿轮的齿面热处理工艺做适配调整，满足不同负荷等级的使用要求。
