多控独立开关五位延长线排插结构设计

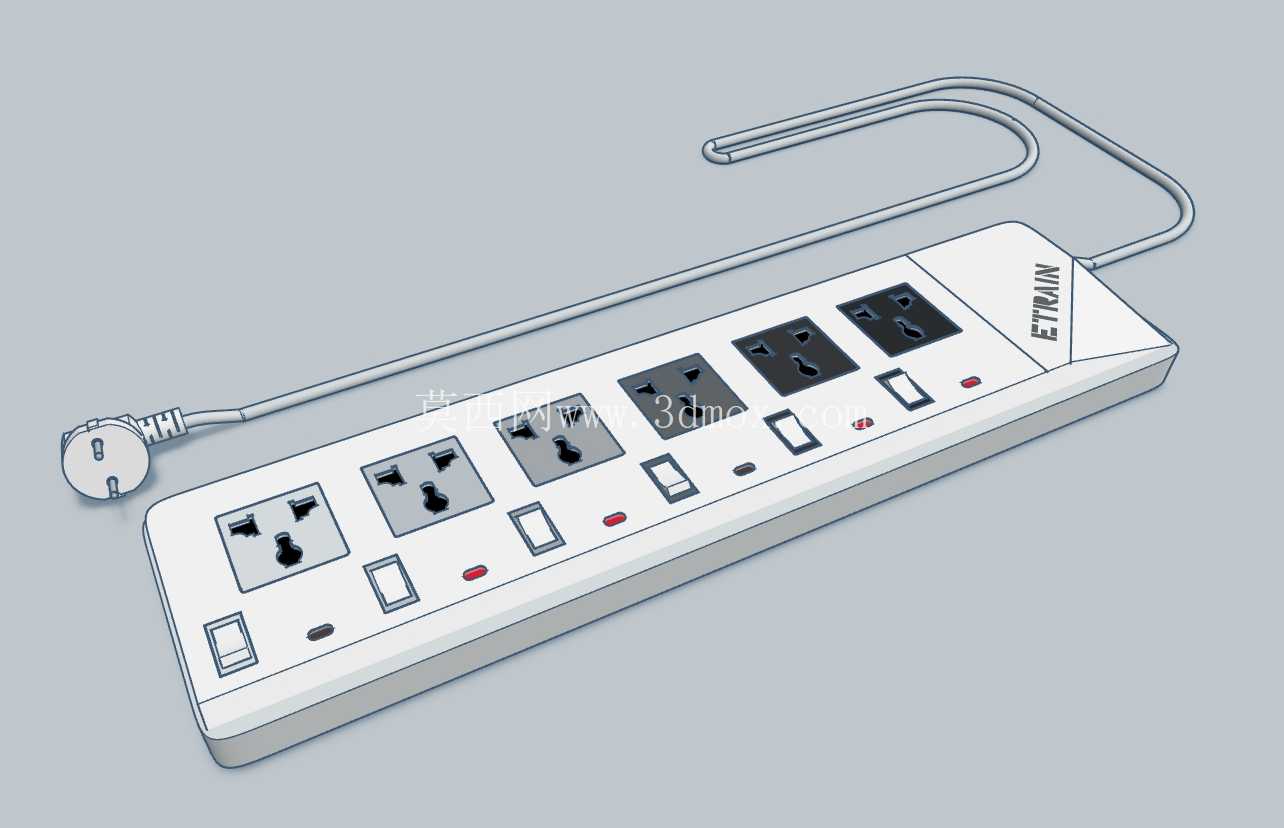

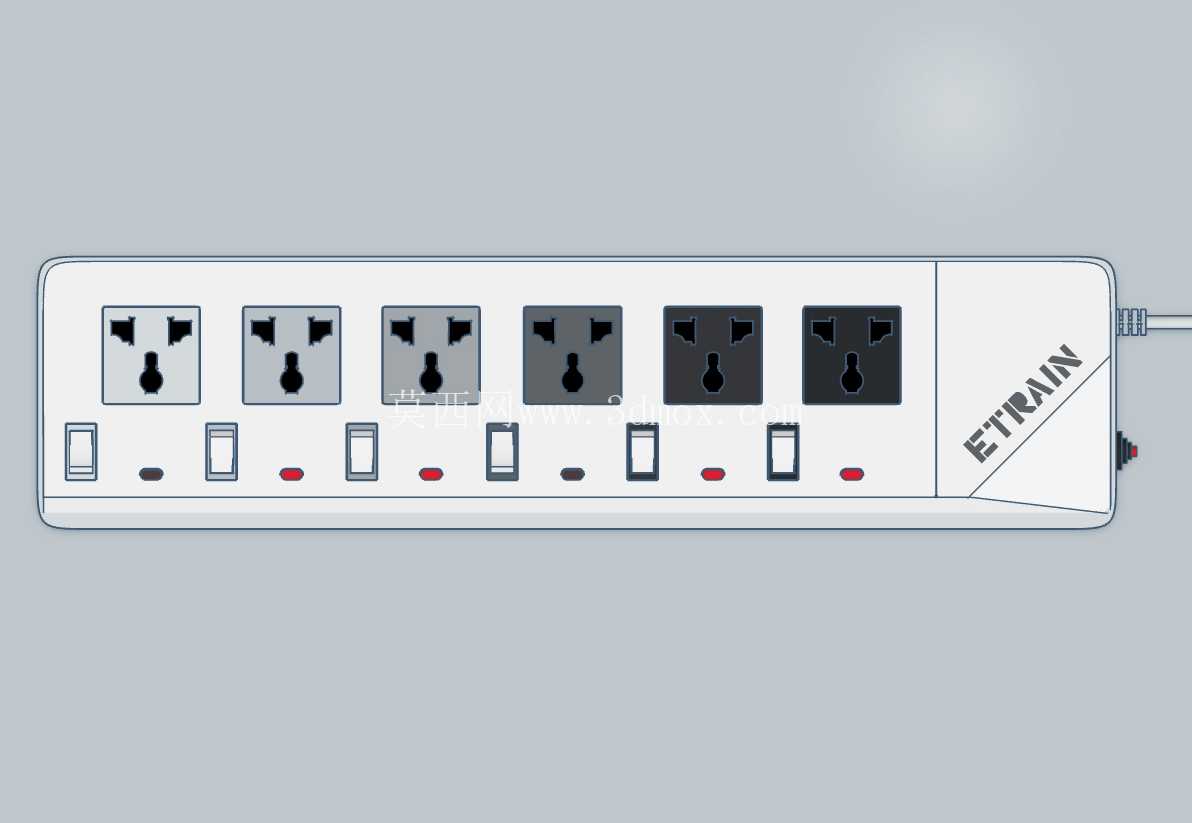

这款排插的三维结构设计，首先要匹配日常办公、家用桌面、设备调试工位等多场景的取电需求，解决单一墙面插座接口不足、不同用电设备需独立通断控制的实际痛点。从实际使用场景出发，不少工位上会同时接入电脑主机、显示器、充电器、小型测试设备等多个用电负载，若采用总控开关，关闭单一设备时需要反复插拔插头，既磨损插套铜件，也存在操作安全隐患，因此设计时给每一位插孔都配置了独立的翘板开关，对应每路设置独立的通电指示灯，用户可单独控制对应插孔的通断状态，不用频繁插拔插头，也能减少待机能耗。

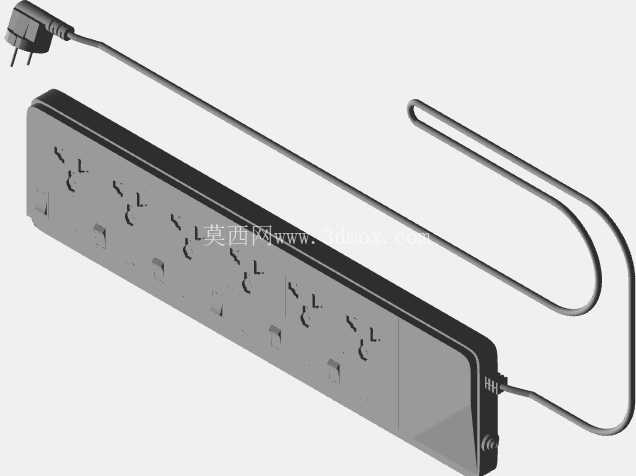

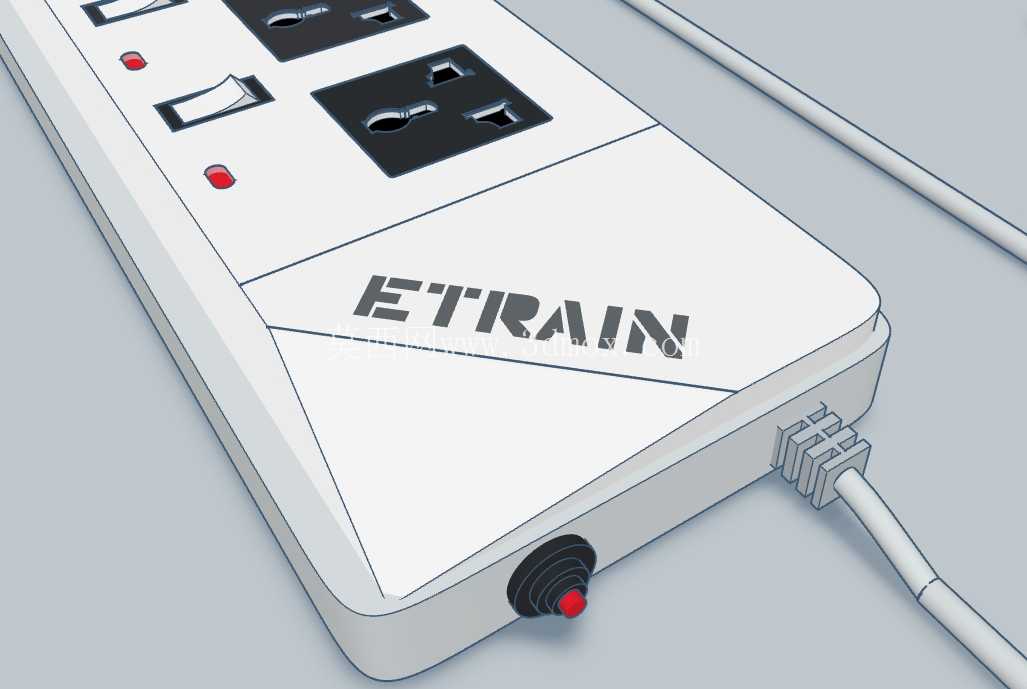

外形设计上采用长条式梯台造型，主体外壳为阻燃PC材质，整体长度控制在300mm以内，宽度约70mm，前端出线位置做了圆弧过渡处理，避免电源线弯折处应力集中导致的线皮破损，电源线出线方向与排插本体呈15度仰角，放置在桌面时不会因为线材顶到桌面导致排插翘起，放置平稳性更好。插套部分采用错位布局设计，五位插孔包含两孔与三孔兼容的万用孔型，相邻插孔中心间距预留42mm以上的安装边界，避免大尺寸电源适配器插入时遮挡相邻插孔，提升插孔的实际利用率，这一点是很多市售排插容易忽略的细节，不少排插虽然标称多位插孔，但实际插入大体积适配器后相邻插孔完全无法使用，实际可用接口数量大打折扣，设计时特意将插孔位置做了前后错位排布，保证每个插孔都能独立使用，互不干扰。

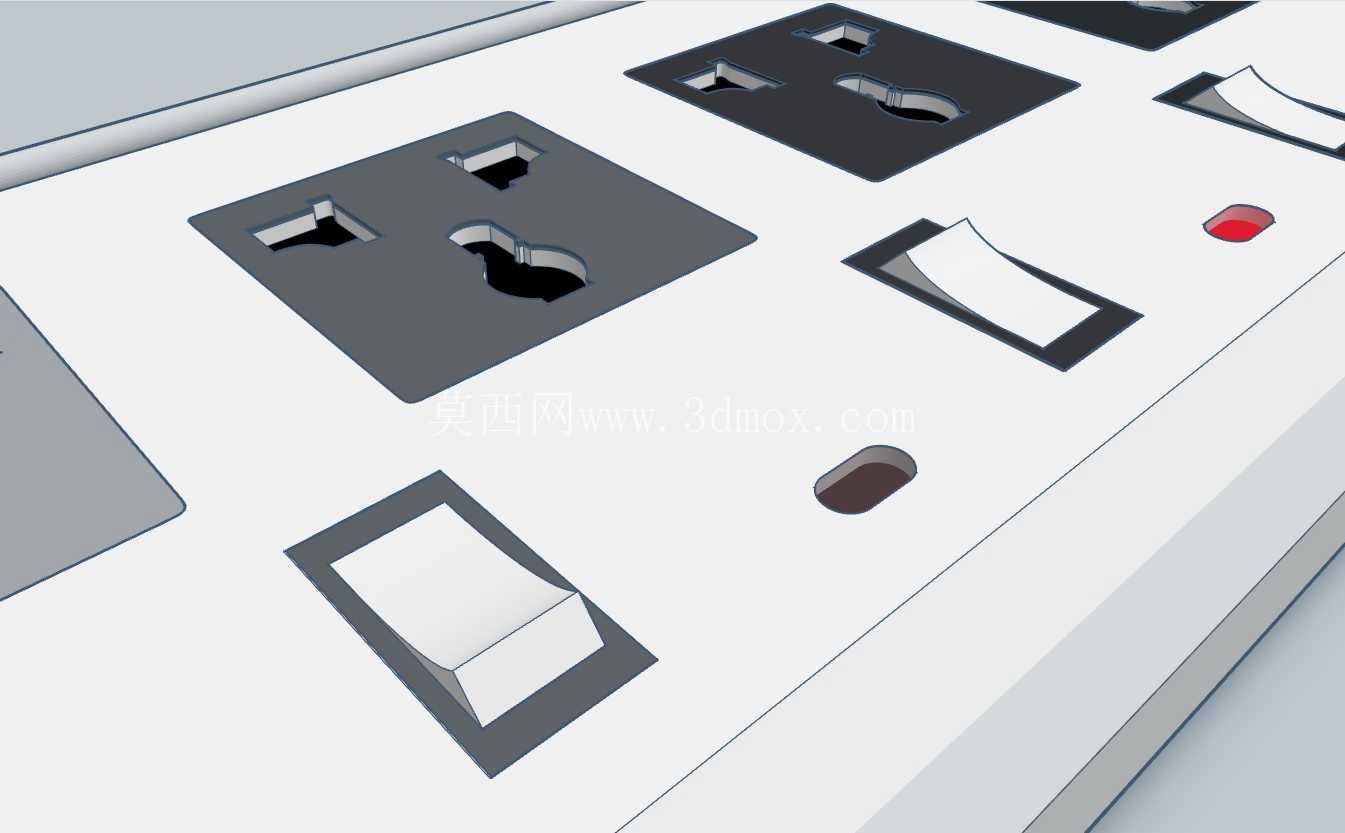

内部结构设计上，每路独立开关对应单独的铜件连接回路，铜件采用一体化磷青铜冲压成型，减少铆接接点带来的接触电阻过大、发热等隐患，铜件厚度设置为0.6mm，既保证足够的夹持弹性，也能满足10A额定电流下的载流要求，避免长期满负载使用时铜件过热。开关采用翘板式结构，按键行程2mm，按压力度控制在1.5N左右，操作手感清晰，不会出现卡滞、按动无反馈的问题，每个开关旁的红色指示灯采用低功耗LED设计，工作电流小于1mA，长期点亮也不会产生额外能耗，同时能清晰指示对应回路的通电状态，用户可以快速判断哪路接口处于通电状态。

进线端设置了一体式安全保护门，两孔与三孔插孔都配置了独立的保护门结构，只有当插头的插脚同时以足够力度插入时才会顶开保护门，单极插入时保护门处于锁止状态，避免儿童误触将金属物件插入插孔导致的触电风险，保护门的解锁力度设置在30N左右，既不会让正常插头插入时阻力过大，也能避免细小物件轻易捅开保护门。排插底部设置了四个防滑橡胶脚垫，脚垫高度2mm，放置在光滑桌面时能提供足够的摩擦力，插拔插头时排插不会轻易滑动，同时脚垫将排插本体抬离桌面2mm，桌面有少量溅水时不会直接浸泡到排插底部，提升使用安全性。

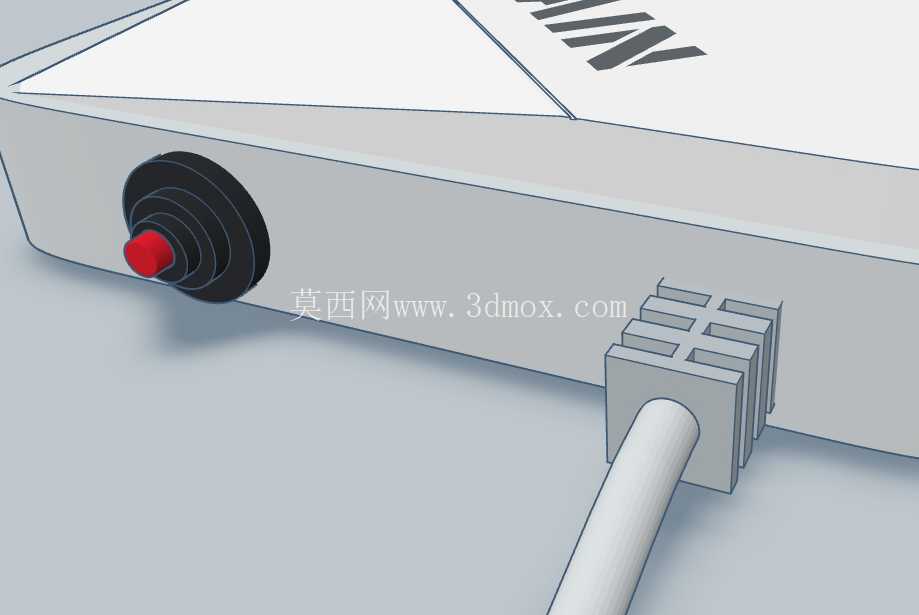

电源线采用三芯RVV线，线径为1.0平方毫米，长度设置为1.8米，满足大部分桌面场景的取电距离需求，线身与排插本体的连接位置做了防弯折护套，护套长度30mm，采用软质PVC材质，可承受上万次180度弯折不会出现线芯断裂的问题，插头部分采用国标10A三脚插头，插脚厚度1.5mm，插入墙面插座时接触紧密，不会出现松动打火的问题。整体结构装配时采用超声波焊接加螺丝固定的双重方式，外壳拼接缝隙控制在0.1mm以内，既保证外壳的结构强度，也能避免灰尘、溅水从拼接缝隙进入排插内部，防护等级达到IP20要求，满足室内干燥环境下的使用要求。

从设计思路上，这款排插没有追求花哨的附加功能，所有结构设计都围绕实际使用中的痛点展开：独立开关解决单设备通断控制问题，错位插孔解决大适配器遮挡问题，保护门提升使用安全性，防滑脚垫保证放置稳定性，防弯折护套提升线材使用寿命，每一处结构细节都对应实际使用场景中的真实需求，没有冗余设计，在控制成本的前提下最大化提升使用体验与安全性能。建模过程中对所有配合尺寸都做了公差校验，外壳与铜件、开关、指示灯的配合间隙控制在0.05mm以内，装配后不会出现零件松动、错位的问题，插套与插头插脚的配合过盈量设置为0.2mm，保证插头插入后夹持力足够，接触电阻小于20毫欧，长期使用不会出现接触不良发热的问题。
