台式机PC电源盒钣金结构设计

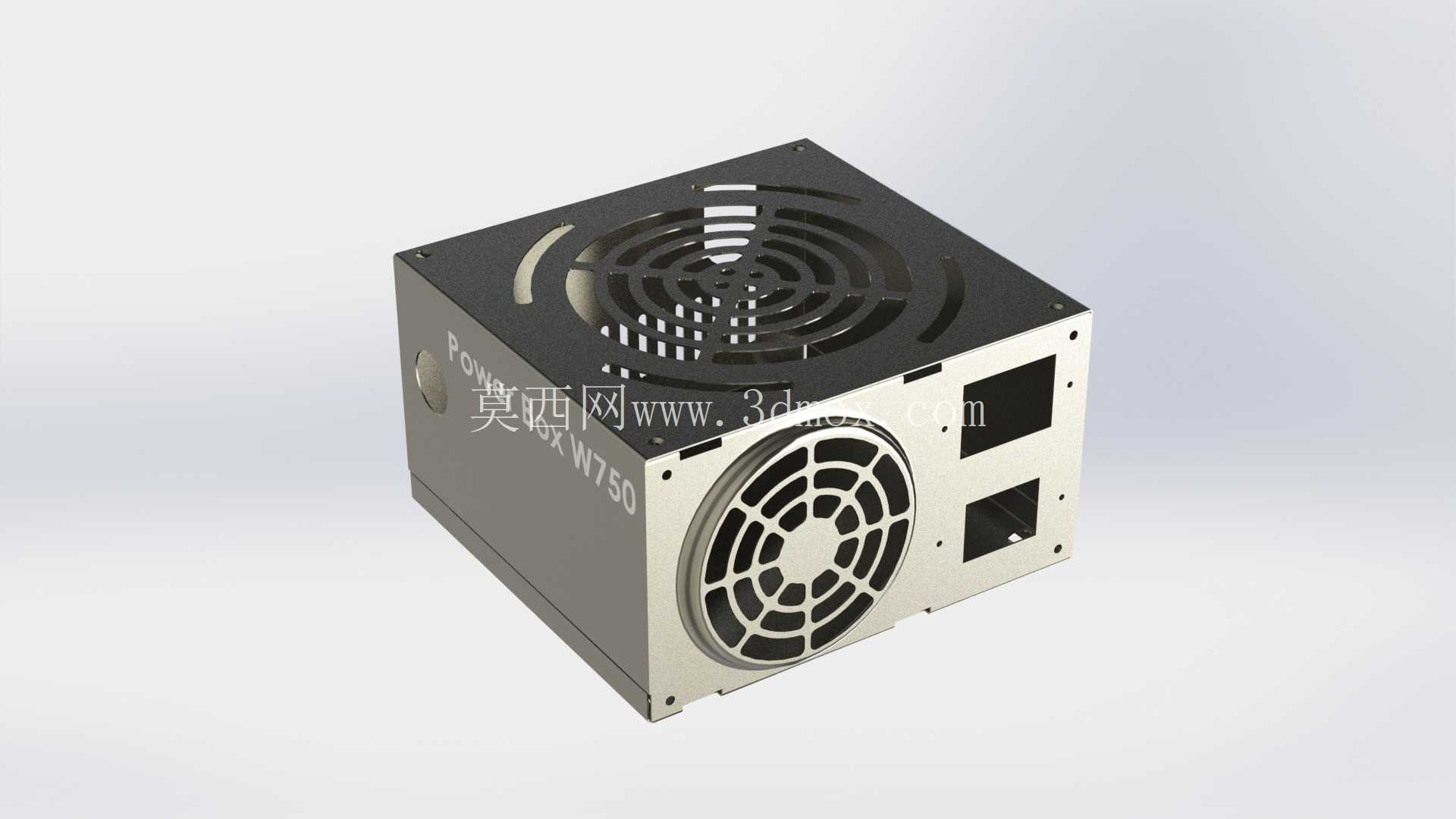

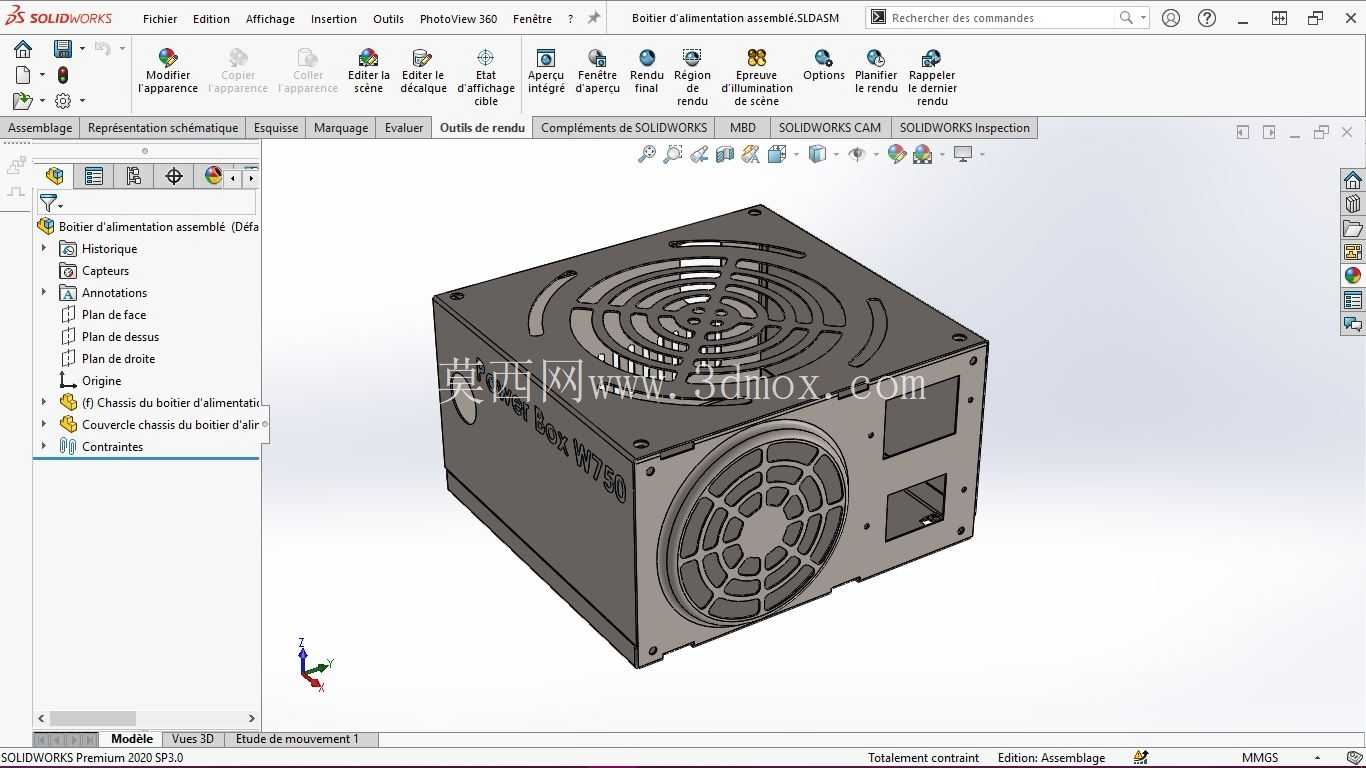

在台式计算机硬件配套体系里，电源盒是承载AC-DC转换电路、保障整机供电稳定的核心壳体部件，日常接触的商用台式机、DIY组装主机、工业控制计算机的内置供电单元，都依赖这类钣金壳体完成内部元件防护、散热气流组织与整机结构固定。从结构设计逻辑来看，这类电源盒采用冷轧钢板冲压折弯成型的工艺路线，整体为封闭长方体腔体结构，壳体板材厚度通常选取0.6-0.8mm的镀锌冷轧钢板，兼顾结构刚性与整机重量控制，避免壳体过薄导致的电磁屏蔽效能下降、装配形变问题，同时也不会因板材过厚增加不必要的整机负重与材料成本。

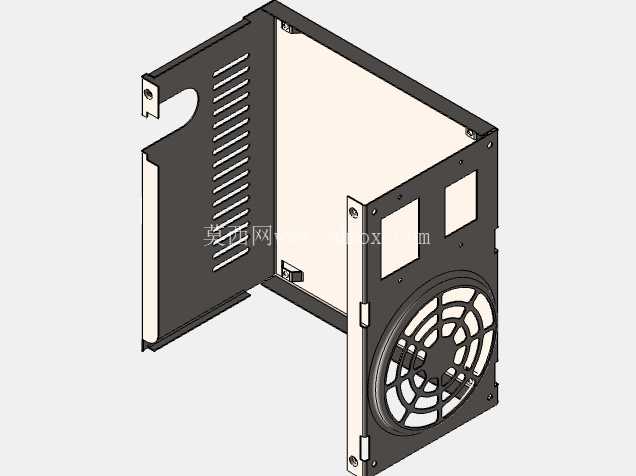

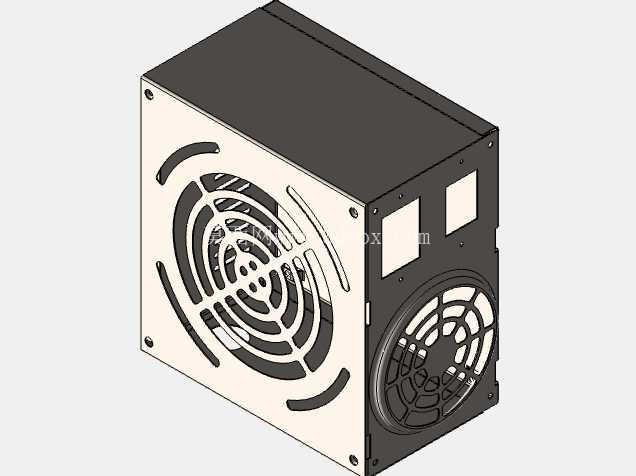

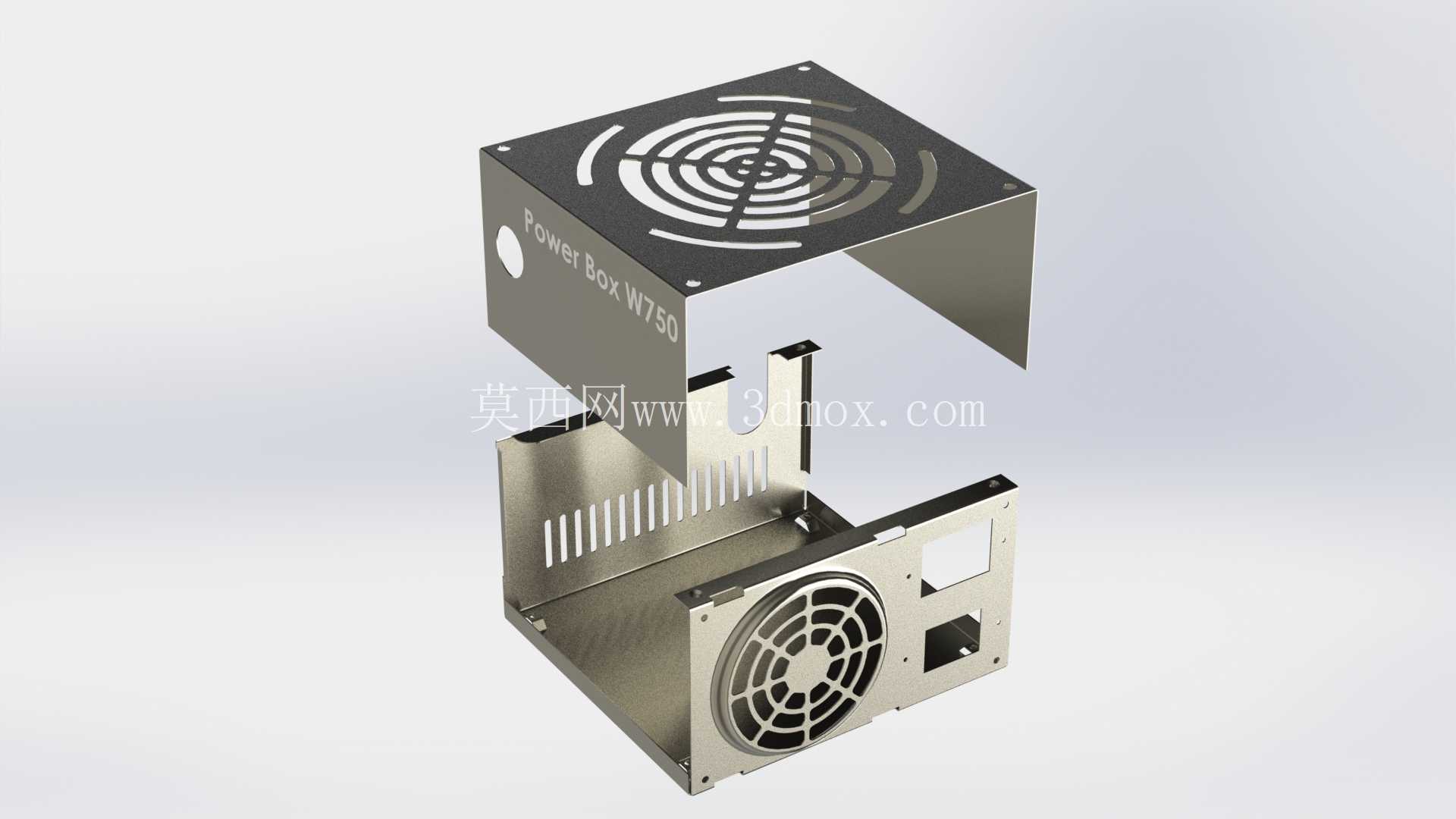

壳体的两个相邻立面分别设计了轴流风扇安装位，其中一侧大尺寸风扇位对应电源内部主散热风道，格栅采用同心圆加径向筋条的冲压成型结构，筋条宽度与开孔间隙经过匹配设计，既保证足够的通风通流面积，又能防止外部异物触碰内部高速旋转的风扇扇叶，同时筋条的排布方向不会阻断散热气流的轴向流通路径；另一侧的小尺寸开孔区域对应电源输出接口的安装位置，预留的矩形开孔尺寸严格匹配标准ATX电源的输出接口排布，包括主板供电接口、硬盘供电接口、显卡供电接口的出线避让空间，同时在接口区域周边设计了向内的折弯翻边，提升接口安装位的结构强度，避免插拔供电线材时出现壳体形变。

从安装边界来看，这类电源盒严格遵循ATX电源的标准安装尺寸规范，整体长宽高尺寸控制在150mm×140mm×86mm的通用标准范围内，壳体后侧的四个安装固定孔位与标准机箱电源安装位的螺孔完全对齐，孔位周边做了沉台冲压处理，保证固定螺丝安装后螺丝头不会突出壳体表面，避免安装时与机箱结构产生干涉。壳体的拼接采用折边咬合加点焊的固定方式，所有拼接缝隙控制在0.2mm以内，既保证壳体的连接强度，也能形成连续的导电通路，提升整体电磁屏蔽效果，减少电源内部开关电路工作时产生的电磁辐射向外泄露，避免对主板、内存等其他计算机硬件造成电磁干扰。

在内部结构设计上，壳体内侧预留了PCB板安装柱、散热片固定位、线材理线卡扣的安装点位，所有安装柱的高度经过精准核算，保证内部PCB板安装后与壳体侧壁、上下盖板之间保留足够的电气安全间隙，避免出现高压元件与金属壳体接触导致的漏电风险；同时壳体内部的风道走向经过优化，风扇吸入的外部冷空气可以依次流过散热片、功率开关管、整流桥等发热元件，最终从壳体侧面的通风栅格排出，形成顺畅的散热通路，保证电源在满负载工作状态下内部元件的温度控制在合理区间。壳体表面采用哑光黑静电喷塑处理，既提升壳体的防锈耐腐蚀能力，也避免金属表面反光造成的光污染，适配各类台式机箱的内部视觉风格，喷塑层的厚度控制在60-80μm，保证涂层附着力的同时不会影响安装孔位的装配精度。

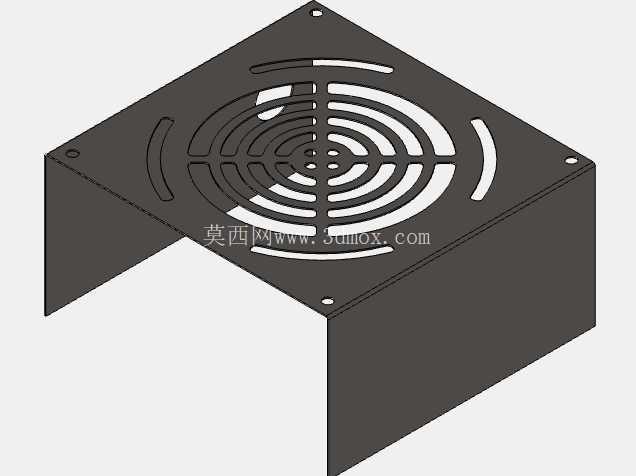

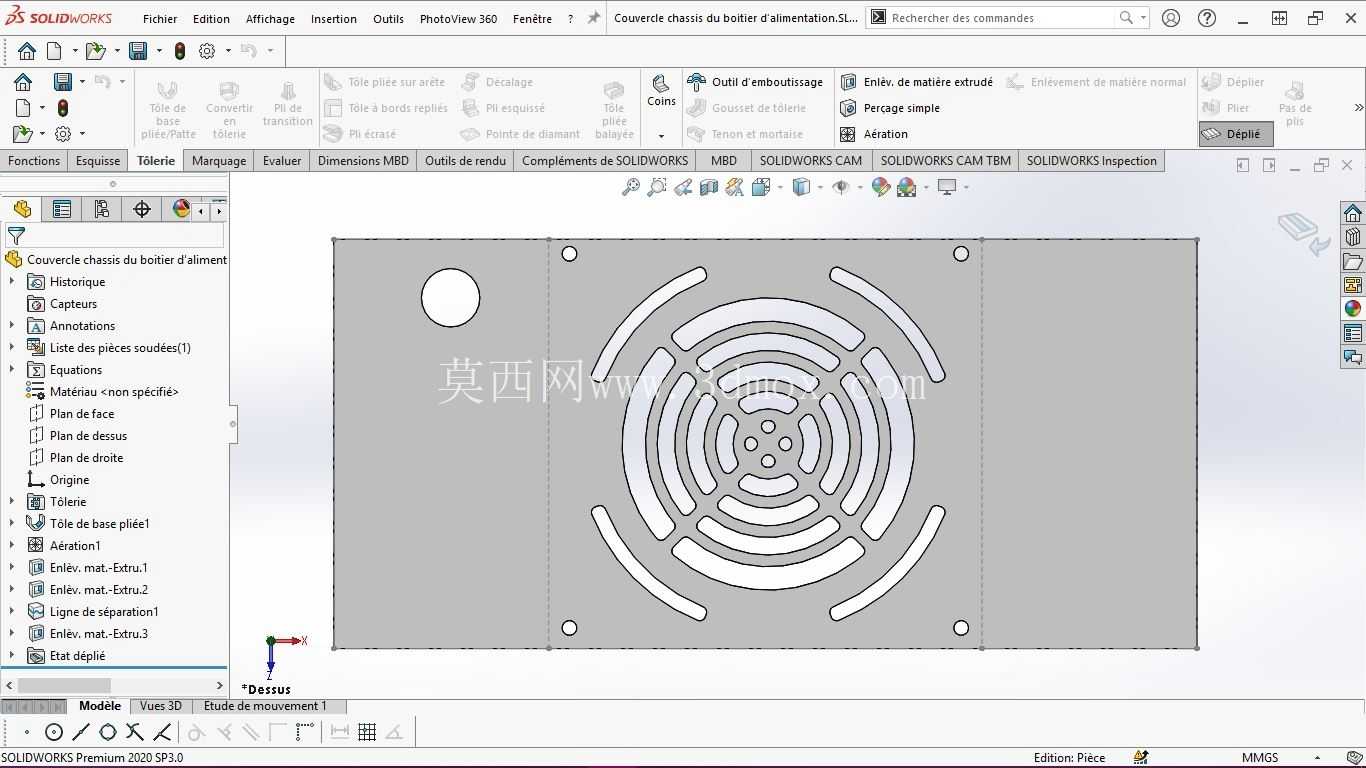

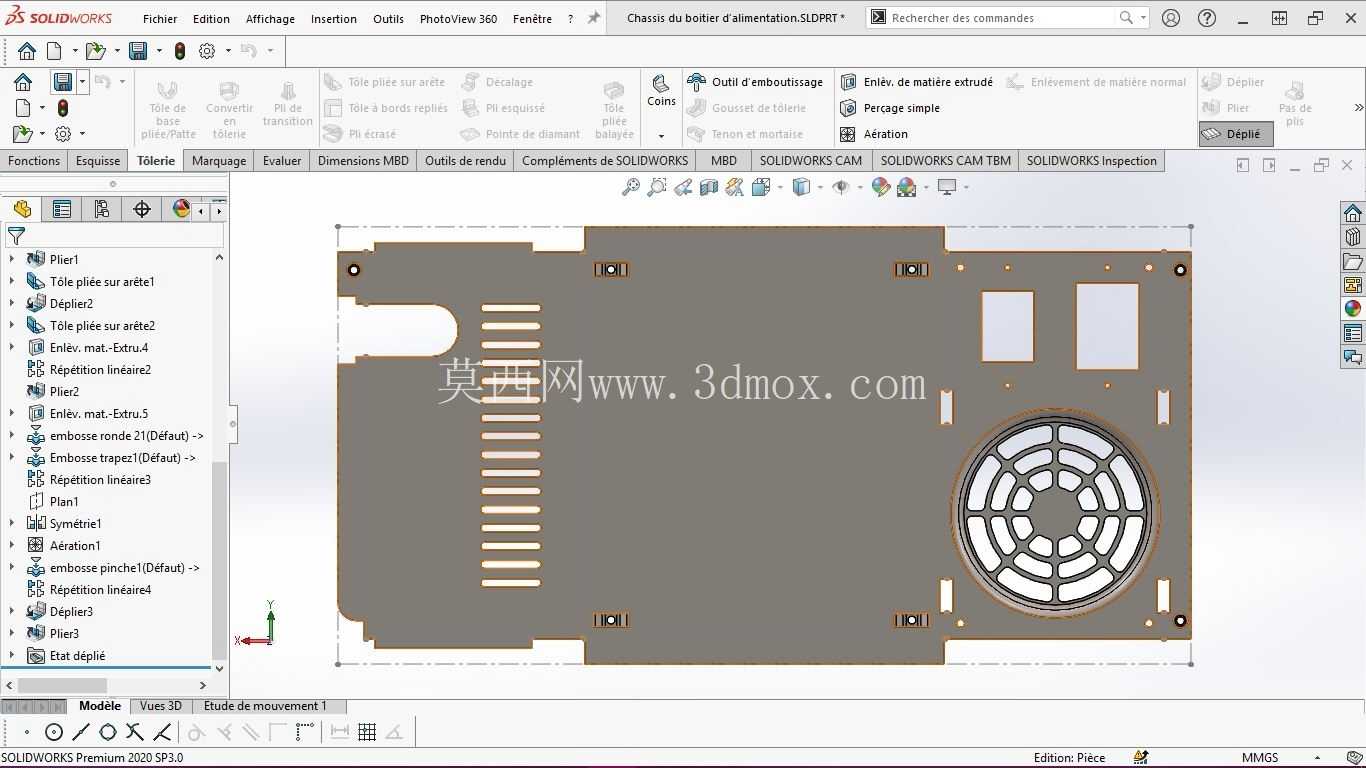

在冲压工艺设计层面，壳体的所有折弯内角都做了R0.5的圆角处理，避免折弯处出现应力集中导致的板材开裂问题，同时所有外露的边缘都做了内卷边处理，消除钣金锐边，防止生产装配、后期维护过程中划伤操作人员。壳体上下盖板与主体框架的连接采用卡扣加螺丝的双重固定方式，日常维护清理风扇积灰时可以快速拆卸盖板，不需要完全破坏壳体的拼接结构，兼顾生产装配效率与后期维护的便捷性。针对不同功率等级的电源产品，该壳体结构可以通过调整内部安装柱的位置、通风栅格的开孔率来适配不同的内部元件布局，不需要重新开制全套冲压模具，具备较好的结构通用性，能够覆盖300W到850W功率段的常规台式机电源产品的壳体需求。
