四叶片锥形风能捕获叶轮结构设计

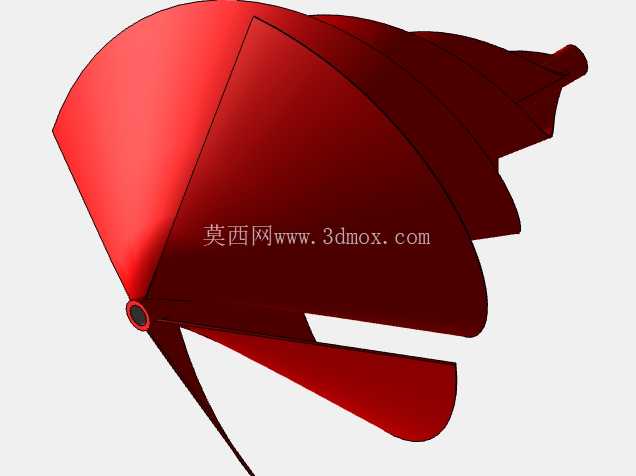

在分布式离网供电场景里，这类锥形叶轮结构的风能捕获装置，往往适配小型风光互补供电系统、野外监测点位供电、偏远户用辅助供电等对安装空间、启动风速有特殊要求的场景，和传统水平轴三叶片风机相比，锥形结构的叶轮不需要额外设置对风机构，来流风从任意水平方向吹过都能驱动叶轮转动，大幅降低了整机的结构复杂度与后期维护成本，尤其适合无人值守的野外长期运行场景。从结构功能来看，四片弧形叶片沿锥面螺旋排布，叶片型线顺着锥面母线做扭转过渡，能够在低风速段就获得足够的启动转矩，不需要高风速就能带动后端发电模块启动运转，同时锥形的收拢结构可以对进入叶轮区间的气流起到一定导流增速作用，让气流在叶片表面的流动附着性更好，减少叶尖涡带来的能量损耗，相比同直径的平板式垂直轴叶轮，风能利用效率有明显提升。设计过程中首先要考虑安装边界的限制，叶轮尖端到后缘的轴向长度控制在108mm，最大径向直径为150mm，整体结构紧凑，既可以单独作为微型发电单元的风轮使用，也可以多组阵列排布组成小型风能发电墙，适配城市建筑立面、路灯杆上部、通讯基站顶部等安装空间局促的点位，安装时只需要保证叶轮回转范围内无遮挡，不需要额外调整朝向，对安装支架的结构强度要求也比同功率水平轴风机更低。叶片的数量选择四片，是在启动性能、结构重量、动平衡特性之间做的平衡：叶片数量过少时，低风速下转矩波动大，启动需要的最低风速更高；叶片数量过多则会增加叶轮整体重量，提升转动惯量，反而会降低中高风速段的响应速度，四片结构的叶轮在转动时动平衡更容易校准，运行过程中的振动幅度更小，能降低后端轴承的磨损速率，延长整机的无故障运行时长。叶片的曲面设计充分考虑了气流的流动路径，每一片叶片的前缘都做了圆滑过渡，避免来流在叶片前缘发生流动分离，叶片后缘则顺着锥面的收拢方向做切角处理，让做功后的气流能够顺畅流出叶轮区间，不会在叶轮内部形成紊流干扰后续进风。在实际选型适配时，这类锥形风轮可以直接匹配Parasolid格式的通用三维接口，和不同规格的盘式永磁发电机进行装配对接，不需要对叶片安装座做额外的二次修改，安装法兰位于叶轮锥尖位置，和发电机输出轴直接连接，传动路径短，传动损耗低。针对不同的应用场景，还可以在现有模型基础上调整叶片的曲面扭转角度，比如在高海拔低风速区域，可以适当加大叶片的弦长与扭转角，提升低风速下的转矩输出；在沿海高风速区域，则可以适当减薄叶片厚度，调整叶片型线降低高速转动时的风阻，同时提升结构的抗风载能力。这类锥形叶轮的结构没有复杂的内腔设计，不管是采用3D打印做小批量试制，还是采用冲压成型工艺做批量生产，都有较好的工艺适配性，生产过程中不需要复杂的工装夹具，能够有效控制制造成本，适合面向民用分布式供电场景做规模化推广。在结构强度校核层面，四片叶片沿周向均匀分布，每片叶片的根部都和锥尖的安装座做圆弧过渡连接，不存在应力集中的直角结构，在遭遇极端强风时，叶片表面的风压可以顺着锥面均匀传导到安装座位置，不会出现局部应力过大导致叶片断裂的问题，运行可靠性更高。和传统垂直轴阻力型风轮相比，这种锥形螺旋排布的叶片同时利用了气流的阻力与升力做功，在风速变化区间内的输出功率曲线更平缓，不会因为风速小幅波动就出现输出功率的大幅跳变，能够给后端的整流稳压模块减轻工作压力，提升供电的稳定性。
