Darrieus型NACA0012翼型垂直轴涡轮结构

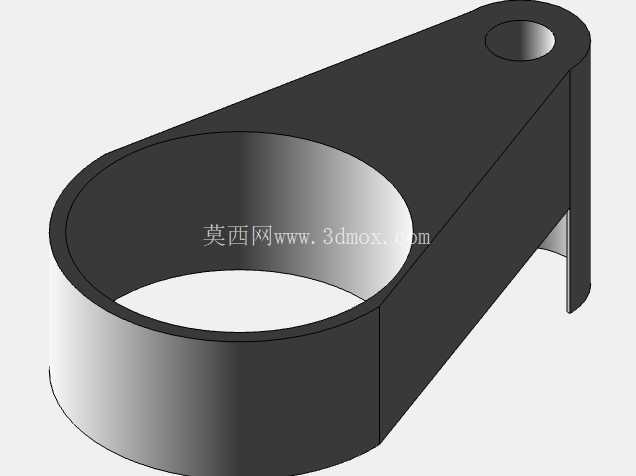

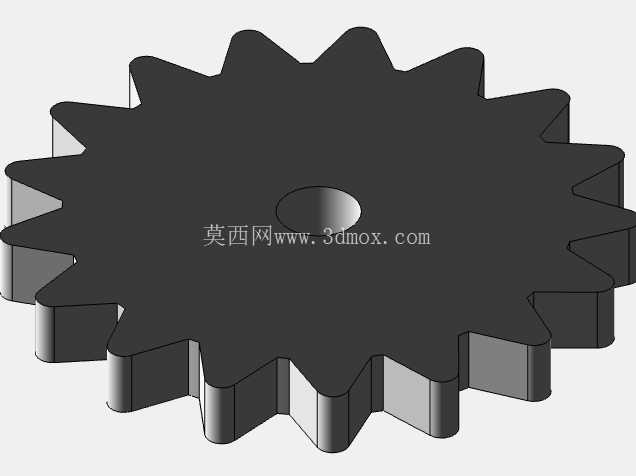

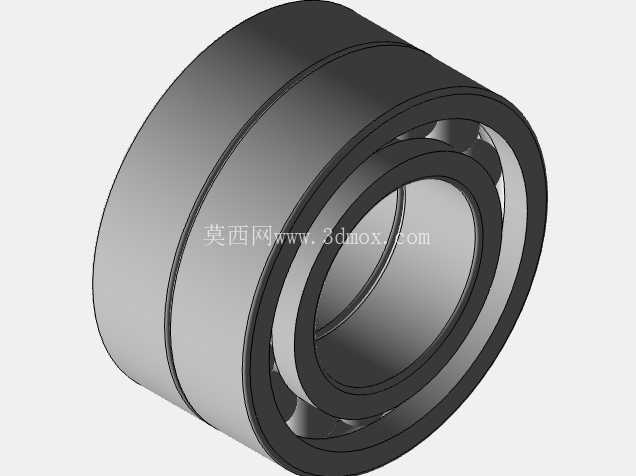

这款垂直轴涡轮采用NACA0012对称翼型作为叶片截面构型，属于Darrieus型升力式风能转换设备，和常见水平轴风机不同，它不需要对风机构，在风向多变的城市楼宇间隙、分布式离网供电场景、山区零散供电点位都能适配，不用加装偏航驱动结构，整体运维部件更少，适合小功率离网供电场景使用，比如偏远区域的监测设备供电、户外小型通讯节点补能、庭院分布式微发电单元搭建。从结构设计逻辑来看，三片对称翼型叶片通过上下两组横撑固定在中心主轴上，叶片展向垂直于地面，安装角设置为0度，匹配NACA0012翼型的对称气动特性，在来流从任意水平方向吹过时，都能在叶片两侧形成压差产生升力，带动主轴绕垂直轴线旋转，相比阻力型垂直轴风机，它的叶尖速比更高，风能利用系数更优，在额定风速区间内的运转稳定性更好。底部的三脚支架结构是安装承载的核心，三个支腿呈120度均匀分布，支腿采用圆管截面构型，下端向外张开形成足够的支撑跨度，安装时不需要浇筑大面积混凝土基础，在平整硬质地面通过膨胀螺栓固定支腿底端即可完成安装，也可根据使用场景更换为可移动配重底座，适配临时供电、野外作业的快速部署需求，支架顶端的安装法兰直接连接齿轮传动箱，传动箱内部采用两级直齿轮减速结构，将主轴的高转速低扭矩输出转换为低转速高扭矩，匹配后端发电模块的输入转速要求，齿轮组采用油脂润滑结构，密封端盖做防水防尘设计，适配户外露天使用的环境要求。叶片部分采用薄壁空心结构设计，在保证翼型截面精度的前提下尽可能降低自重，减少主轴的径向载荷，叶片和横撑的连接位置设置了可调锁紧结构，可根据实际使用场景的风速区间微调叶片的安装展长，在常年平均风速较低的区域可适当增加叶片有效展长，提升低风速下的启动性能，在高风速区域可缩短叶片展长，降低结构载荷避免超速损坏。横撑和中心主轴的连接采用抱箍锁紧结构，不需要焊接固定，现场组装时可快速完成叶片组件的拼接，拆解后单根支腿、单片叶片的长度都控制在人工可搬运的尺寸范围内，不需要大型吊装设备即可完成整机组装，适合交通不便的山区、海岛等场景部署。从安装边界来看，整机旋转时的最大外径由叶片的旋转扫掠半径决定，安装时需要在设备周边预留至少半倍扫掠半径的安全距离，避免周边障碍物进入叶片旋转范围影响气动效率，同时防止异物磕碰造成叶片损坏；设备整体高度可通过更换不同长度的支腿进行调整，在地面障碍物较多的安装点位可适当增加支腿长度，提升叶片安装高度，避开地面风阻层的紊流区域，提升风能捕获效率。和传统水平轴风机相比，这款Darrieus涡轮的发电机、传动箱都布置在设备底部靠近支架的位置，整机重心更低，抗倾覆性能更好，在阵风冲击、极端大风天气下的结构稳定性更强，日常维护时不需要攀爬至塔筒顶部，在地面即可完成传动部件、发电模块的检修保养，长期运维的成本更低。NACA0012翼型的失速特性平缓，在风速突然变化时不会出现突然失速导致的转速骤降，输出的扭矩波动更小，搭配后端的整流稳压模块后，可输出更平稳的电能，适合给对供电稳定性有一定要求的小型用电设备供电。叶片的翼型截面沿展向保持一致，加工时可采用拉挤成型工艺批量生产，制造成本更低，翼型表面光滑度要求控制在合理范围内，不需要过高的表面处理精度即可满足气动性能要求，适合小规模量产推广。
