2kW功率电源单元模块外壳组装结构

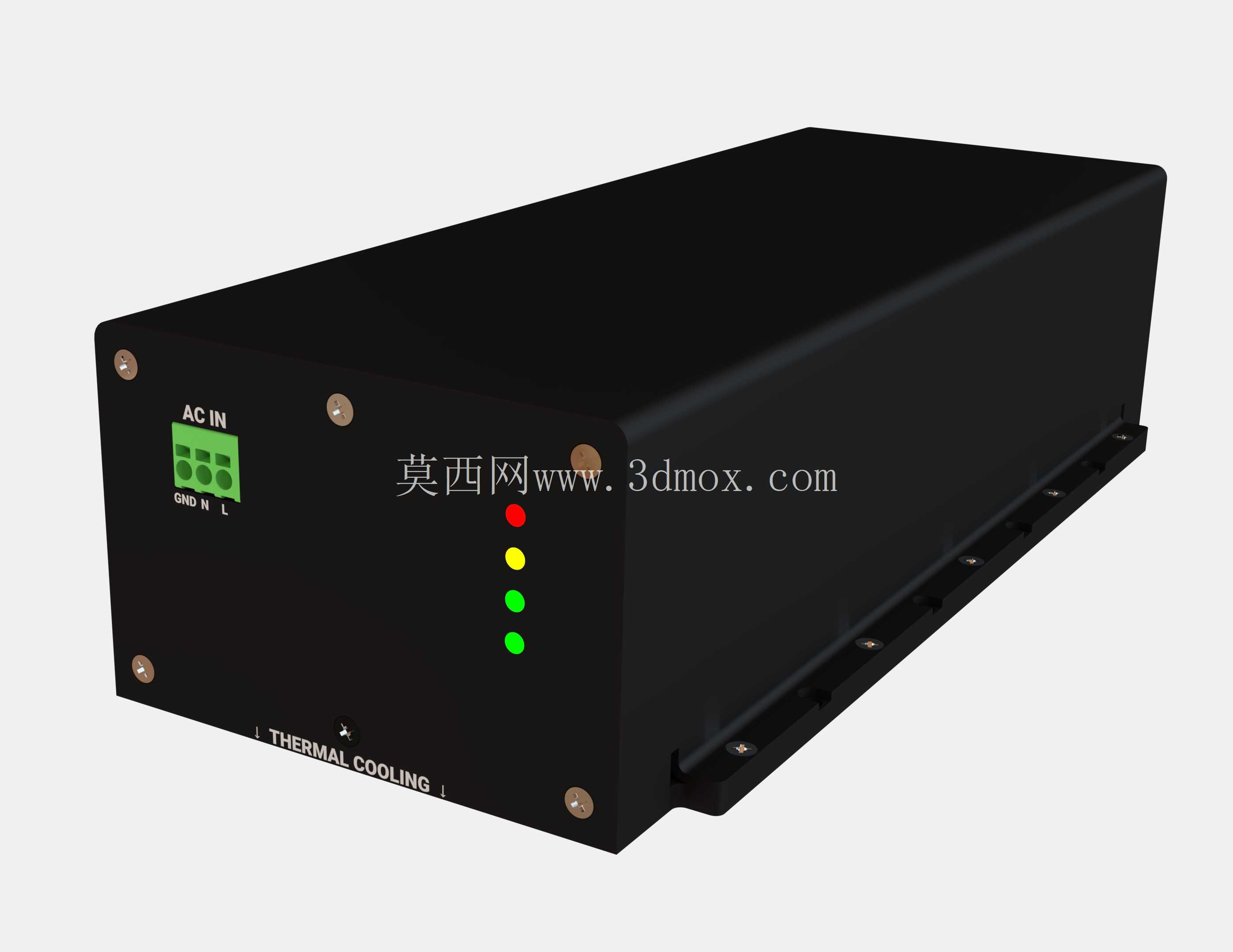

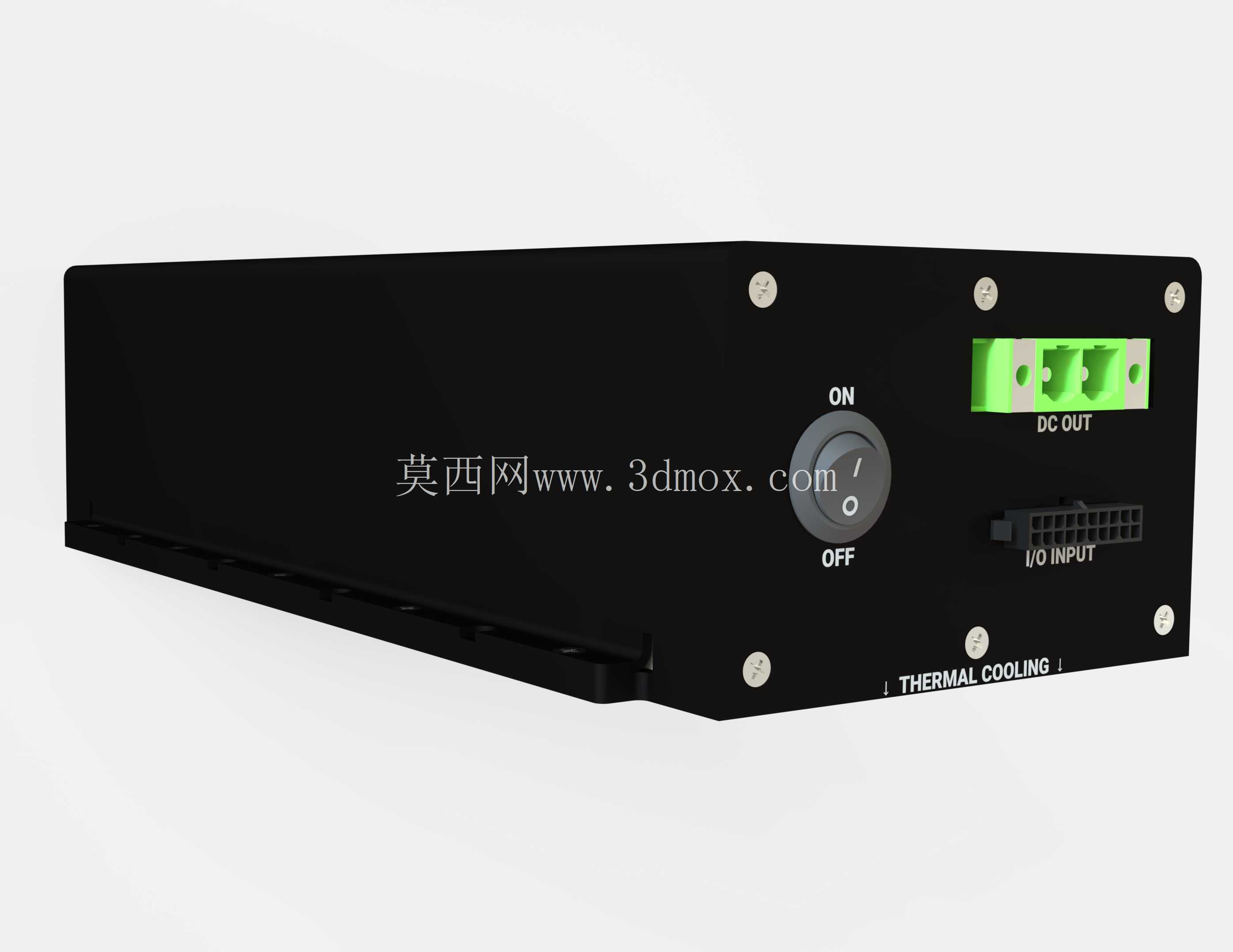

这款2kW功率等级的电源单元模块外壳组装结构，主要面向工业电控系统、车载供电单元、大功率伺服驱动配套供电场景设计，作为功率变换电路的承载防护结构，需要同时满足电磁屏蔽、散热传导、安装固定、状态可视化的多重工程需求。从结构设计逻辑来看，外壳整体采用封闭长方体钣金拼焊+紧固件锁附的成型方案，主体壳体使用冷轧钢板折弯成型，接缝处做连续导电搭接处理，避免内部功率电路的开关电磁辐射向外泄漏，同时也能阻隔外部工业现场的电磁干扰对内部控制回路的影响。外壳底部设计有一体化折弯的安装法兰边，法兰边上预留等间距的沉头安装孔，安装孔位公差按照IT12级精度管控，适配标准工业机柜安装梁、设备内部安装基板的固定需求，安装时可通过M4规格的沉头螺丝完成锁附，锁附后外壳底面与安装面完全贴合，既可以保证结构固定的稳定性，也能通过安装接触面传导部分工作热量，辅助散热。正面面板区域做了功能分区布局，左上角设置AC输入接线端子座，端子座旁清晰标注火线、零线、地线的接线位标识，避免现场接线时出现相序接反的问题；端子座下方预留散热通风的指向标识，明确标注热冷却风道的进出风方向，指导现场安装时避开风道遮挡物，保证内部散热风道通畅。面板右侧纵向排布四枚状态指示灯，从上至下分别对应故障告警、输出预警、负载正常、电源就绪四种工作状态，指示灯采用内嵌式安装，灯面与面板表面齐平，避免运输、安装过程中磕碰损坏指示灯。面板四角采用铜质嵌装螺母作为紧固件连接点位，相比直接在钣金上攻丝的结构，铜嵌件的反复拆装寿命提升五倍以上，可满足生产调试、现场维护过程中多次拆前面板检修内部电路的需求，不会出现螺纹滑牙失效的问题。外壳侧面做了内凹式的加强筋结构，在不增加板材厚度的前提下提升壳体的整体刚性，避免1米高度范围内的跌落冲击造成壳体变形，挤压内部电路板与功率器件。整个外壳组装完成后，所有拼接缝隙控制在0.2mm以内，可满足IP20的防护等级要求，能够阻挡直径大于12mm的固体异物进入壳体内部，适配常规工业车间、车载设备舱的使用环境，不适合露天淋雨、高粉尘浓度的特殊工况。从建模细节来看，所有钣金折弯处都预留了合理的折弯内R角，避免折弯加工时出现板材开裂的问题；所有外露边缘都做了钝化去毛刺处理，避免装配、检修过程中划伤操作人员；安装法兰边的孔位都做了反向沉孔处理，保证螺丝锁附后螺丝头不会突出法兰面，避免安装时出现干涉。在实际设备配套中，这类电源单元模块通常安装在设备电控舱的下层位置，靠近交流输入接线端，减少强电走线的长度，降低强电线路对弱电信号线路的干扰；外壳的整体高度控制在标准U位机柜的尺寸兼容范围内，也可以直接安装在标准19英寸工业机柜的托盘上，搭配导轨式安装附件可实现免工具快速拆装。结构设计时充分考虑了内部功率器件的散热路径，外壳内壁与内部功率器件的散热片之间预留导热垫安装空间，可通过高导热硅胶垫将功率器件的热量传导到金属外壳上，扩大整体散热面积，在2kW额定功率输出工况下，外壳表面温度可控制在60摄氏度以内，满足工业设备的表面温度安全要求。
